アネスト岩田

冷凍式エアードライヤ RDGシリーズ

カタログ |

通常単価(税別): 209,846円～686,898円

税込単価: 230,831円～755,588円

圧縮空気を強制的に冷却して水分を凝縮。トラブルの元となる水分を加圧露点10℃ま...

方式
冷凍式
入口空気温度 (℃)
55
入口空気圧力 (MPa)
0.7
出口空気大気圧露点 (℃)
10
種類
ドライヤ
使用流体
圧縮空気

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

RDG-22C

RDG-37C

RDG-75C

製品仕様

型番			RDG-22C	RDG-37C	RDG-75C	RDG-110C	RDG-150C	RDG-220C	RDG-370C
適用コンプレッサ		kW	2.2	3.7	5.5～7.5	11	15	22	30～37
使用範囲	入口温度範囲	℃	5～80
	周囲温度範囲	℃	2～40
	最高使用圧力	MPa	1.4
定格	処理空気量	L/min	340	540	1200	1900	2700	4100	7100
	入口空気温度	℃	55
	入口空気圧力	MPa	0.7
	周囲温度	℃	32
性能	出口圧力露点	℃	≦10
性能	圧力損失	MPa	≦0.02
その他	電圧 50/60Hz	V	単相AC100		三相AC200
	消費電力 50/60Hz	kW	0.20/0.22	0.23/0.26	0.47/0.55	0.63/0.74	0.85/1.0	1.50/1.77	2.0/2.4
	冷媒		R134a		R407c
	冷媒充填量	g	190	240	375	500	650	800	1100
	冷媒用圧縮機定格出力	W	65	75	300	500	675	1100	1500
	接続口径入口／出口		Rc1/2めねじ		Rc3/4めねじ	Rc1めねじ			Rc1 1/2めねじ
	接続口径ドレン／出口		Rc1/4
	ドレン排出機		フロート式オートドレンナ（内蔵）	フロート式オートドレンナ（外付）
	質量	kg	26	32	43	61	65	73	120
	外形寸法（W×D×H）	mm	244×410×544	269×644×554	267×685×601	350×744×795	350×744×795	430×744×895	510×844×1148

（注）外形寸法はパッケージ外周寸法。

型番リスト

表示件数

型番

適用コンプレッサ

(kW)

処理流量

(L/min)

トラスココード

最小発注数量

2.2	340	455-8286	1個
3.7	540	455-8294	1個
11	1900	455-8251	1個
15	2700	455-8260	1個
22	4100	455-8278	1個
30～37	7100	-	1個

通常単価(税別) (税込単価)	通常出荷日

209,846円 ( 230,831円 )	4日目
229,272円 ( 252,199円 )	4日目
425,109円 ( 467,620円 )	5日目
505,193円 ( 555,712円 )	3日目
550,753円 ( 605,828円 )	3日目
686,898円 ( 755,588円 )	4日目

詳細情報

基本情報

基本情報

圧縮空気を強制的に冷却して水分を凝縮。トラブルの元となる水分を加圧露点10℃まで除湿し、乾燥空気を提供します。

◆コンプレッサのメンテナンス、又は関連部品の選定に関するお問合せはこちらから

カタログ

商品TOP

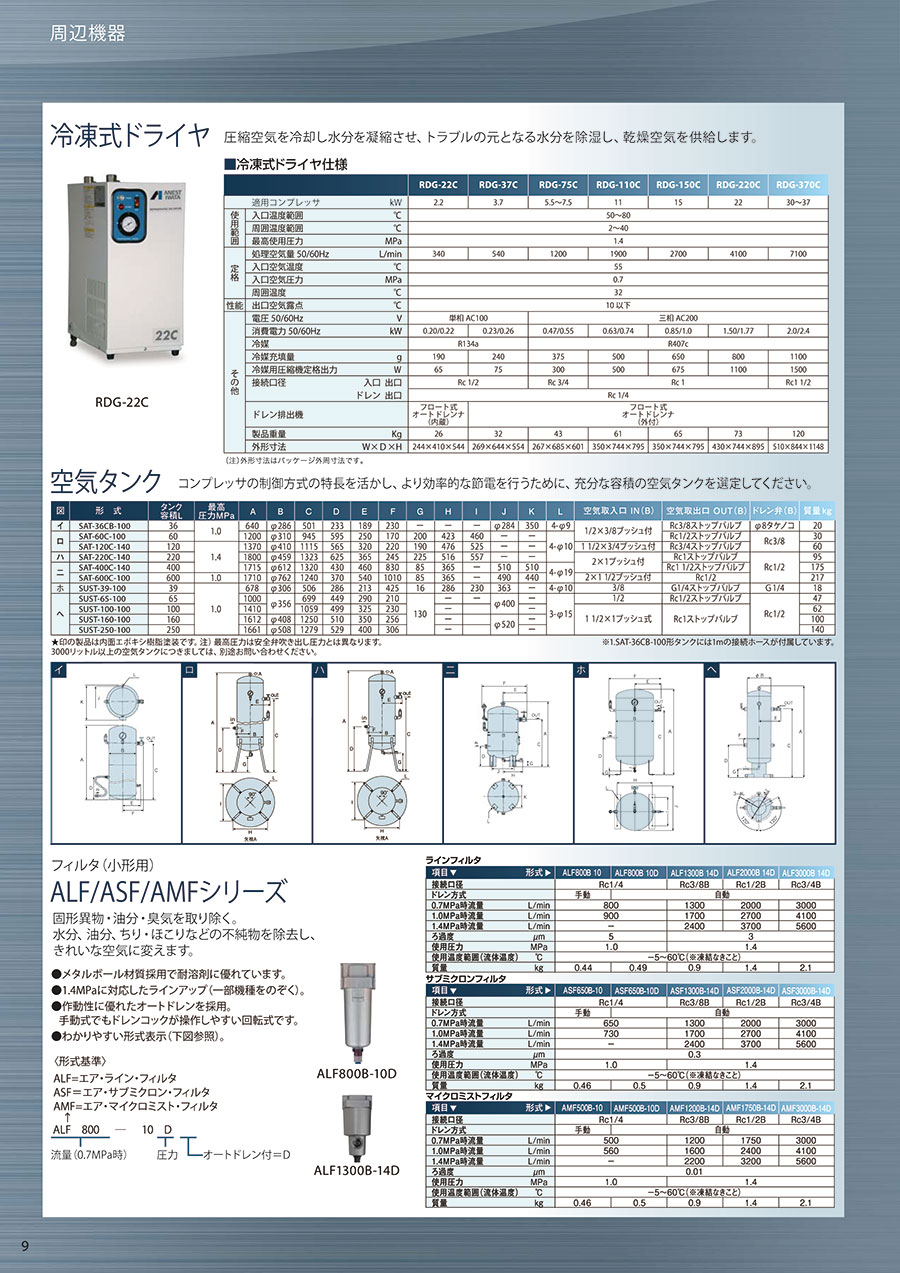

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
