小型重荷重用キャスター 自在 JW金具付 N・JW
- 通常単価(税別)
- 1,417円～2,402円
- 税込単価
- 1,559円～2,642円
通常出荷日：在庫品1日目当日出荷可能
【特長】・機械等の全高が低くできる・小径でも大きな荷重に耐えられるように設計されたキャスターです。小型...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

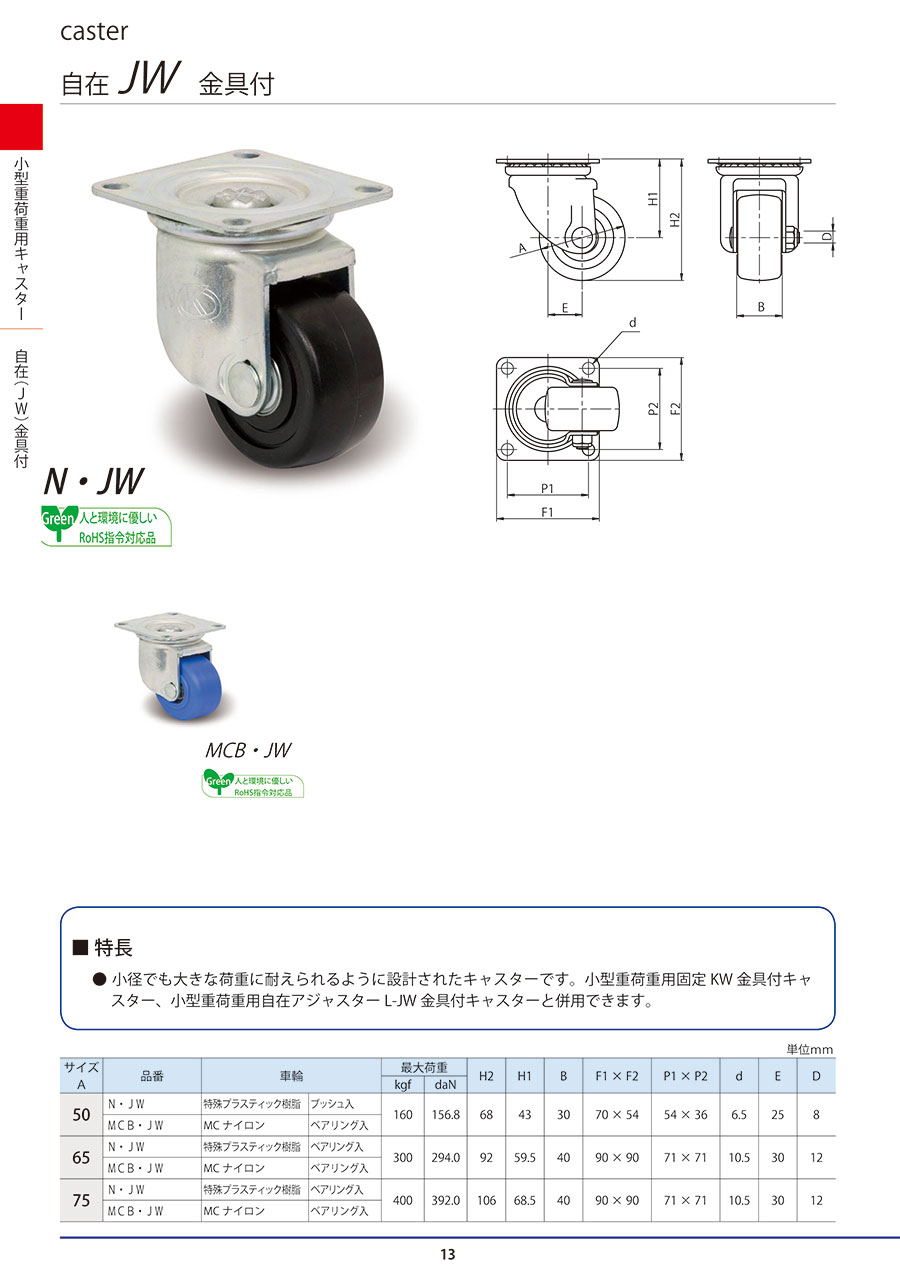

小型重荷重用キャスター 自在 JW金具付 N･JWの外形図と寸法
小型重荷重用キャスター 自在 JW金具付 N･JW
小型重荷重用キャスター 自在 JW金具付 N･JWの外形図
（単位:mm）
| D | kgf | daN | H | h | B | F1×F2 | P1×P2 | S | E | d |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 160 | 156.8 | 68 | 43 | 30 | 70×54 | 54×36 | 6.5 | 25 | 8 |
| 65 | 300 | 294 | 92 | 59.5 | 40 | 90×90 | 71×71 | 10.5 | 30 | 12 |
| 75 | 400 | 392 | 106 | 68.5 | 40 | 90×90 | 71×71 | 10.5 | 30 | 12 |
型番:N・JW。
車輪:特殊プラティック樹脂車輪。
金具:鋼板製小型重荷重用自在金具。
詳細情報
基本情報
【特長】
・機械等の全高が低くできる
・小径でも大きな荷重に耐えられるように設計されたキャスターです。小型重荷重用固定 KW 金具付キャスター、小型重荷重用自在アジャスター L-JW 金具付キャスターと併用できます
【用途】
・専用機械、梱包機等
カタログ
商品担当おすすめ
小型重荷重用キャスター 自在 JW金具付 N・JWのレビュー
装置
4
4.02016/10/11
不備なところもなく問題なく使えています。また使いたいと思います。
0人が参考にしています。
よくあるご質問（FAQ）
Q導電タイプはないか？
A
MCBCDJWという導電製キャスターもあります。
