岡本工機

ダクタイル製キャスター幅広型自在 MG-O金具付 EU・MG-O

カタログ |

通常単価(税別): 12,010円～49,732円

税込単価: 13,211円～54,705円

通常出荷日：3日目～10日目

【特長】・鋳物は錆に強くまた振動吸収という利点がある・ウレタン車輪なので耐油性もある・グリスニップル取...

よく一緒に見られています

通常出荷日：10 日目

よく一緒に見られています

通常出荷日：10 日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

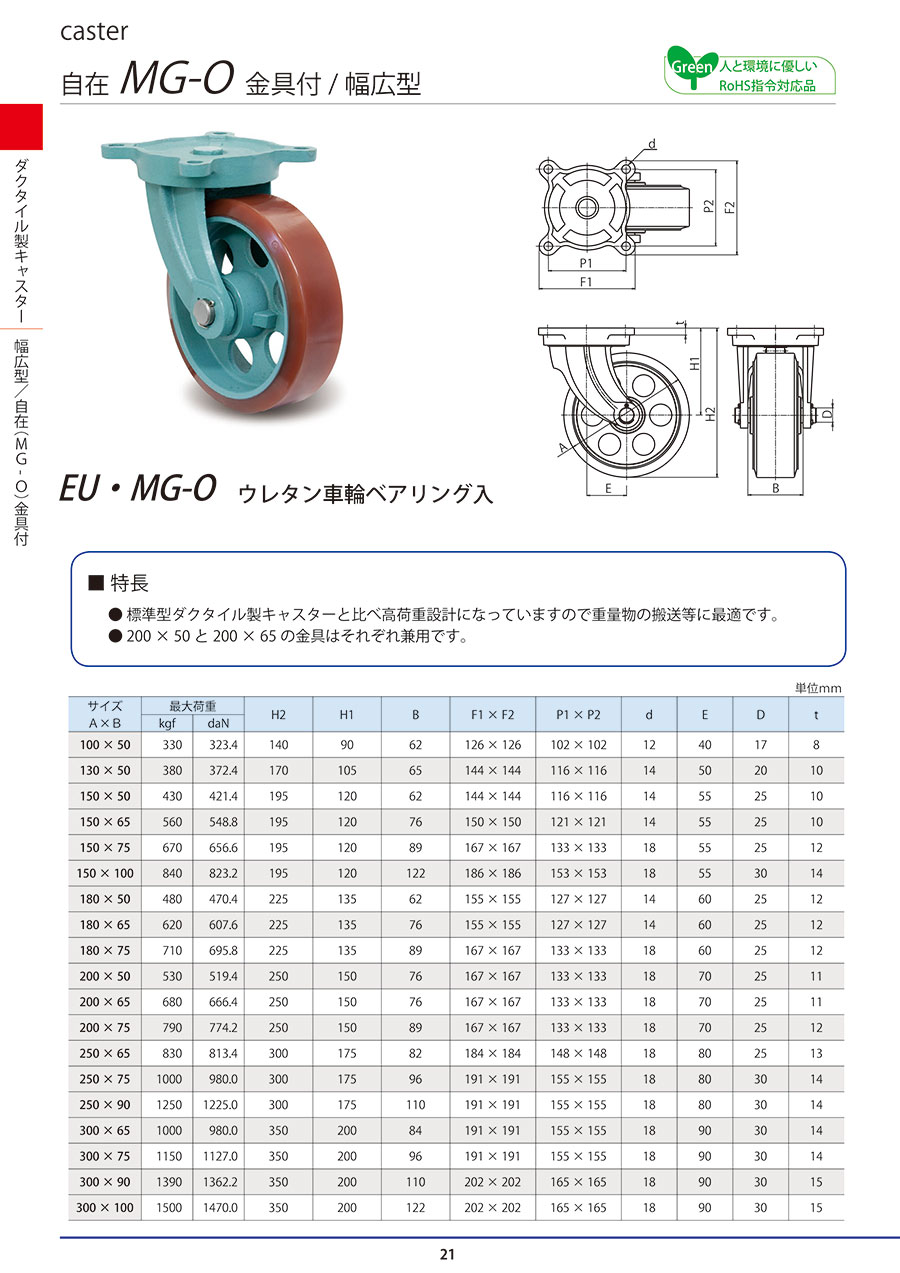

ダクタイル製キャスター幅広型自在 MG-O金具付 EU･MG-Oの外形図と寸法

ダクタイル製キャスター幅広型自在 MG-O金具付 EU･MG-O

ダクタイル製キャスター幅広型自在 MG-O金具付 EU･MG-Oの外形図

（単位:mm）

D×R	kgf	daN	H	h	B	F1×F2	P1×P2	S	E	d	t
100×50	330	323.4	140	90	62	126×126	102×102	12	40	17	8
130×50	380	372.4	170	105	65	144×144	116×116	14	50	20	10
150×50	430	421.4	195	120	62	144×144	116×116	14	55	25	10
150×65	560	548.8	195	120	76	150×150	121×121	14	55	25	10
150×75	670	656.6	195	120	89	167×167	133×133	18	55	25	12
200×50	530	519.4	250	150	76	167×167	133×133	18	70	25	11
200×65	680	666.4	250	150	76	167×167	133×133	18	70	25	11
200×75	790	774.2	250	150	89	167×167	133×133	18	70	25	12
250×65	830	813.4	300	175	82	184×184	148×148	18	80	25	13
250×75	1000	980.0	300	175	96	191×191	155×155	18	80	30	14
250×90	1250	1225.0	300	175	110	191×191	155×155	18	80	30	14

型番:EU・MG-O。
車輪:幅広ウレタン車輪（ベアリング入り）。
金具:ダクタイル製幅広自在金具。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H または H2

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

サイズ A

(φ)

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向

(mm)

最大荷重

(daN)

車輪幅

(mm)

プレート長さ F

(mm)

プレート幅 F

(mm)

最小発注数量

130.1～170	140	320.01～485.00	95.1～125	100	102	102	323.4	50	126	126	1個
130.1～170	170	320.01～485.00	125.1～160	130	116	116	372.4	50	144	144	1個
170.1～200	195	320.01～485.00	125.1～160	150	116	116	421.4	50	144	144	1個
170.1～200	195	485.01～750.00	125.1～160	150	121	121	548.8	65	150	150	1個
170.1～200	195	485.01～750.00	125.1～160	150	133	133	656.6	75	167	167	1個
200.1～250	250	485.01～750.00	160.1～250	200	133	133	519.4	50	167	167	1個
200.1～250	250	485.01～750.00	160.1～250	200	133	133	666.4	65	167	167	1個
200.1～250	250	750.01～	160.1～250	200	133	133	774.2	75	167	167	1個
250.1～	300	750.01～	160.1～250	250	148	148	813.4	65	184	184	1個
250.1～	300	750.01～	160.1～250	250	155	155	980	75	191	191	1個

通常単価(税別) (税込単価)	通常出荷日

12,010円 ( 13,211円 )	10日目
16,305円 ( 17,936円 )	10日目
19,553円 ( 21,508円 )	10日目
22,544円 ( 24,798円 )	10日目
26,957円 ( 29,653円 )	10日目
26,955円 ( 29,651円 )	10日目
29,120円 ( 32,032円 )	10日目
33,974円 ( 37,371円 )	10日目
42,597円 ( 46,857円 )	10日目
49,732円 ( 54,705円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・鋳物は錆に強くまた振動吸収という利点がある
・ウレタン車輪なので耐油性もある
・グリスニップル取付やベアリング交換可能
・標準型ダクタイル製キャスターと比べ高荷重設計になっていますので重量物の搬送等に最適です
・200 × 50 と 200 × 65 の金具はそれぞれ兼用です
【用途】
・錆びやすい場所

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

岡本工機
ダクタイル製キャスター幅広型固定 MG-W金具付 EU・MG-W
ダクタイル製の固定車キャスター（ウレタン車輪）です。固定車が必要な場合はこちらから選定下さい。
岡本工機
ダクタイル製キャスター幅広型自在 MG-O金具付 E・MG-O
ダクタイル製の自在車キャスター（ゴム車輪）です。固定車が必要な場合はこちらから選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダクタイル製キャスター幅広型自在 MG-O金具付 EU・MG-Oのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q車輪や金具にグリスを注入したいのだが？

どちらにも取付可能（特注）
