インダクションモーター 25W ［S8I25］
商品情報

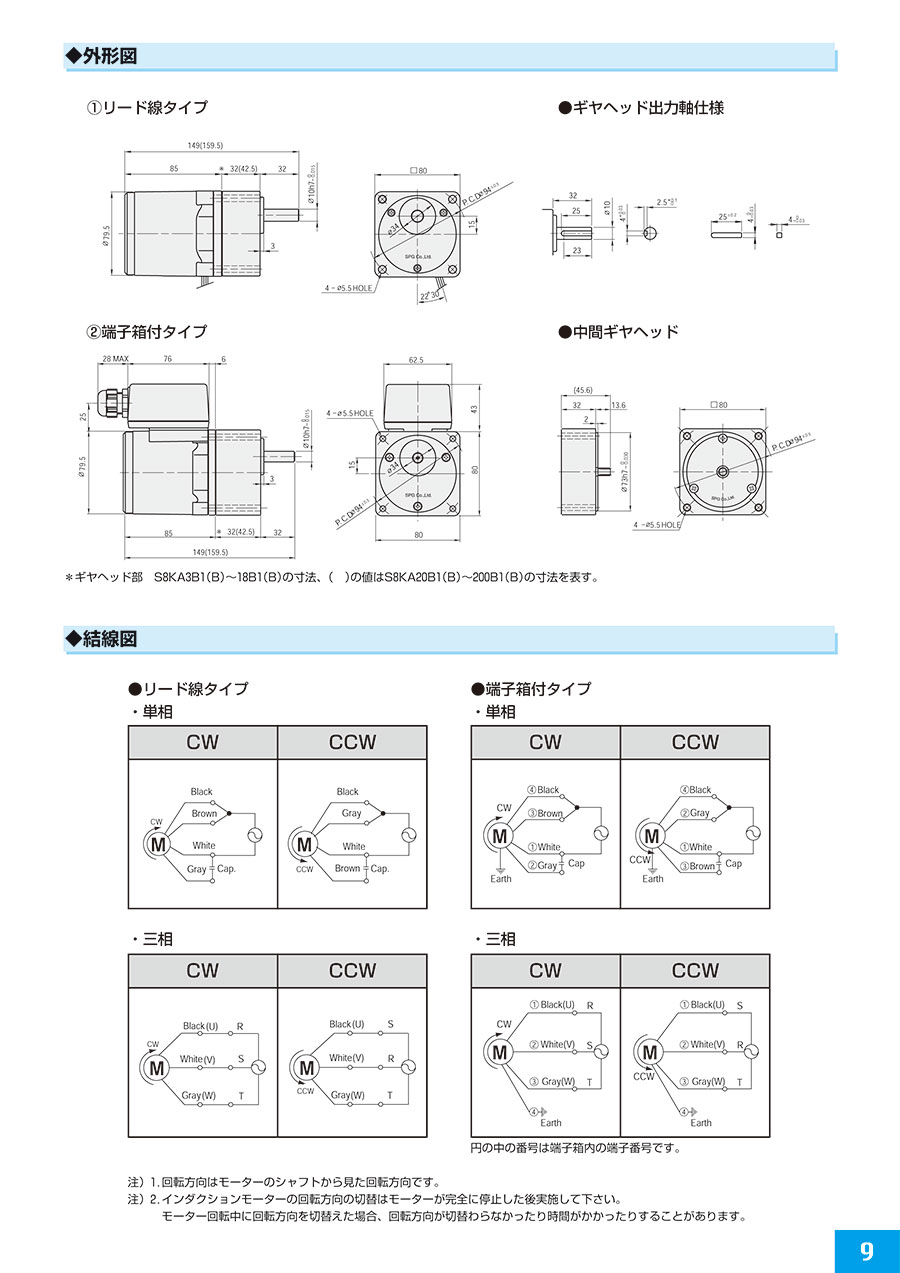

外形図
（1）リード線タイプ
（2）端子箱付タイプ
ギヤヘッド出力軸仕様
*ギヤヘッド部 S8KA3B1（B）～18B1（B）の寸法、（ ）の値はS8KA20B1（B）～200B1（B）の寸法を表す。
製品仕様
インダクションモーターの一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温、常湿においてモーター定格運転後、モーターのコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。 |
| 絶縁耐圧 | 常温、常湿においてモーター定格運転後、モーターのコイル・ケース間に50/60Hz 1.5KVを1分間印加しても異常を認めません。 |
| 温度上昇 | モーターを定格運転後に温度計で外被温度上昇を測定した値が60℃以下。（ファン付モーターは45℃以下） |
| 絶縁階級 | E種（120℃） |
| 過熱保護装置 | インピーダンスプロテクト方式（6W） |
| 使用周囲温度 | -10～+50℃ |
| 使用周囲湿度 | 85%以下（結露しないこと） |
モーター
詳細情報
基本情報
コンデンサラン型単相モーターと三相インダクションモーターがあります。連続定格運転が可能です。
【特長】
・コンデンサラン型単相モーターは始動トルクはそれほど大きくありませんが、構造がシンプルで信頼性があり高効率、低騒音です。
・三相モーターは始動トルクが大きく、高信頼性、高効率です。
・電圧仕様は単相モーターがC（100V50/60Hz）、D（200V50/60Hz）の2タイプ、三相モーターがU（200V50/60Hz）の1タイプです。
・定格回転数は負荷の大きさにより変動します。
・単相モーターの回転方向を変更する場合は、モーターを完全停止させてから行って下さい。
