青木精密工業

ベベルギヤ（15:45） BSC

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,298円～15,096円

税込単価: 1,428円～16,606円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

通常出荷日：在庫品1日目

直交軸の回転に使用する際、多く使用される歯車です。歯数の組み合わせは、15T：...

歯車種類
ベベルギヤ
速比
3
材質
一般鉄鋼材
表面処理
黒染め
軸穴形状
丸穴
熱処理
焼きならし
歯研
なし
精度 (※新JIS)
JISN8級
穴径公差
JIS H7級
歯形
並歯
歯面仕上
切削
穴加工
下穴
材質【詳細】
S45C

ご注意

※1個の販売でありセット販売ではございません。ご注意ください。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形状：B2

形状：B3

製品仕様

材質	S45C（JIS G4051）
歯形、精度	並歯、JISN8級（旧JIS4級）
圧力角	20°
表面処理	黒染め
歯面仕上	切削
穴径公差	JIS H7級

規格表

※外径（D）、全長（L）、歯先距離（F）は理論値です。歯先部には面取りがあり実際とは異なります。

型番リスト

表示件数

型番

モジュール m

歯数 Z

(歯)

穴径 d

(φ)

歯幅 W

(mm)

許容トルク

(N・m)

形状

RoHS?

最小発注数量

1	15	6	7	1.01	B2	10	1個
1	45	8	7	4.65	B3	10	1個
1.25	15	8	8	1.87	B2	10	1個
1.25	45	10	8	8.55	B3	10	1個
1.5	15	8	12	3.73	B2	10	1個
1.5	45	10	12	17.07	B3	10	1個
2.5	15	10	19	16.74	B2	10	1個
2.5	45	15	19	76.62	B3	10	1個
3	15	12	22	28.29	B2	10	1個
4	15	15	28	65.08	B2	10	1個
4	45	20	28	297.84	B3	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,298円 ( 1,428円 )	在庫品1日目当日出荷可能
2,511円 ( 2,762円 )	在庫品1日目当日出荷可能
1,447円 ( 1,592円 )	4日目
3,218円 ( 3,540円 )	4日目
1,547円 ( 1,702円 )	4日目
4,177円 ( 4,595円 )	4日目
2,090円 ( 2,299円 )	5日目
7,015円 ( 7,717円 )	4日目
3,162円 ( 3,478円 )	4日目
4,500円 ( 4,950円 )	4日目
15,096円 ( 16,606円 )	4日目

詳細情報

基本情報

基本情報

直交軸の回転に使用する際、多く使用される歯車です。歯数の組み合わせは、15T：45Tになります。

ご注意

※1個の販売でありセット販売ではございません。ご注意ください。

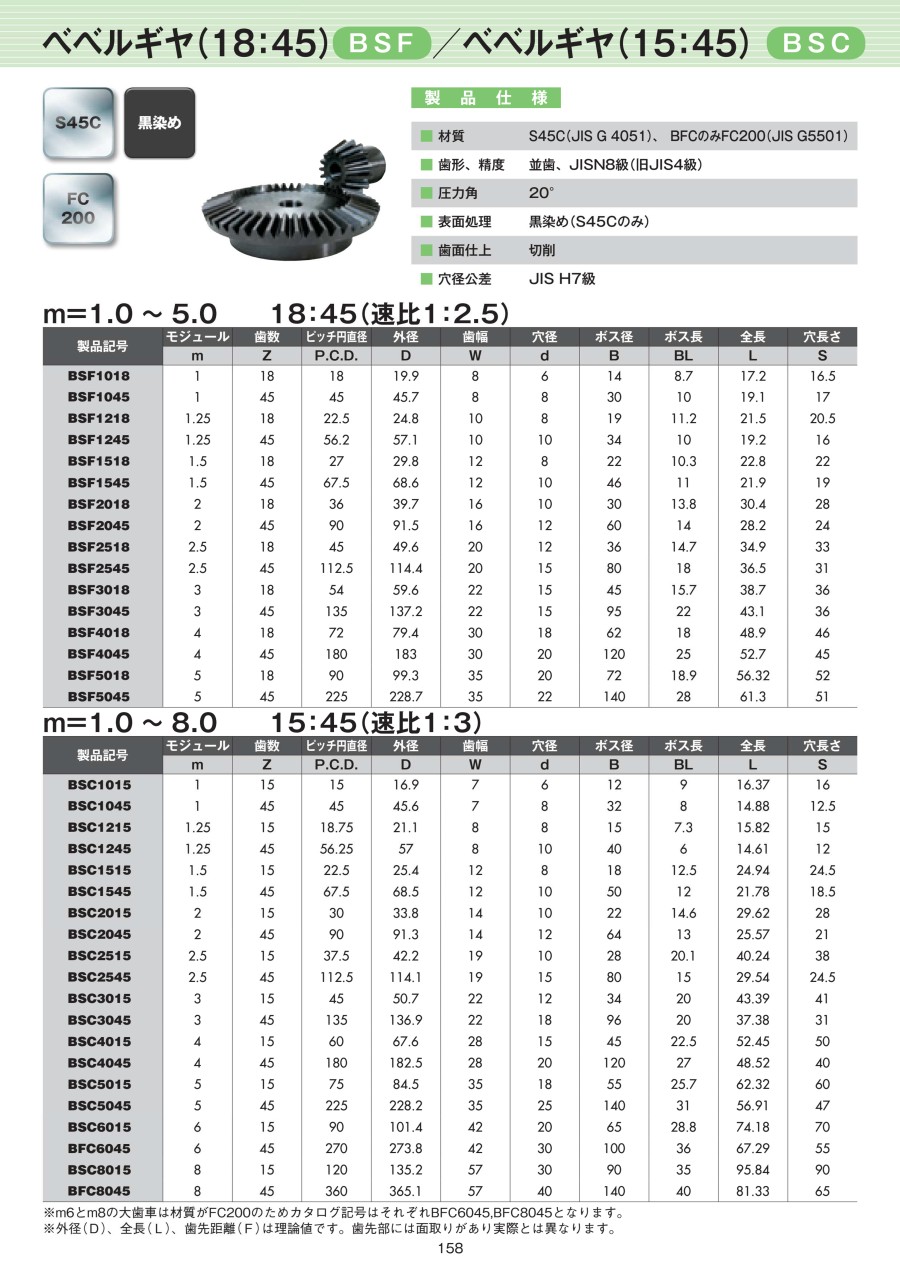

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
