メカニカル部品技術窓口

絞り込み条件

未確定：候補が77型番あります。

モジュール m
~mm
- 1
- 1.5
- 2
- 2.5
- 3
歯数 Z(T)
~mm
- 12
- 14
- 15
- 16
- 17
- 18
- 20
- 22
- 24
- 25
- 26
- 27
- 28
- 30
- 32
- 34
- 35
- 36
- 38
- 40
- 42
- 45
- 50
- 55
- 60
歯幅 W(mm)
~mm
- 10
- 15
- 20
- 25
- 30
穴径 d(mm)
~mm
- 10
- 12
- 14
- 15
- 16
- 18
- 20
- 22
許容トルク(N・m)
~mm
- 0.373
- 0.439
- 0.468
- 0.487
- 0.506
- 0.583
- 0.669
- 0.764
- 0.86
- 0.955
- 1.051
- 1.146
- 1.242
- 1.337
- 1.433
- 1.528
- 1.624
- 1.719
- 1.91
- 2.101
- 2.197
- 2.292
- 2.388
- 2.579
- 2.674
- 2.682
- 2.77
- 2.866
- 2.961
- 3.152
- 3.248
- 3.534
- 3.725
- 3.916
- 4.107
- 4.203
- 4.394
- 4.68
- 4.776
- 4.967
- 5.253
- 5.54
- 5.635
- 5.731
- 6.304
- 6.495
- 6.877
- 7.355
- 7.641
- 7.928
- 8.214
- 8.501
- 8.597
- 9.074
- 9.552
- 9.934
- 11.84
- 12.7
- 13.28
- 13.75
- 15.66
バックラッシ範囲(mm)
~mm
タイプ
~mm
- SNB
出荷日
- すべて
- 4日以内
- 5日以内
- 39日以内

青木精密工業

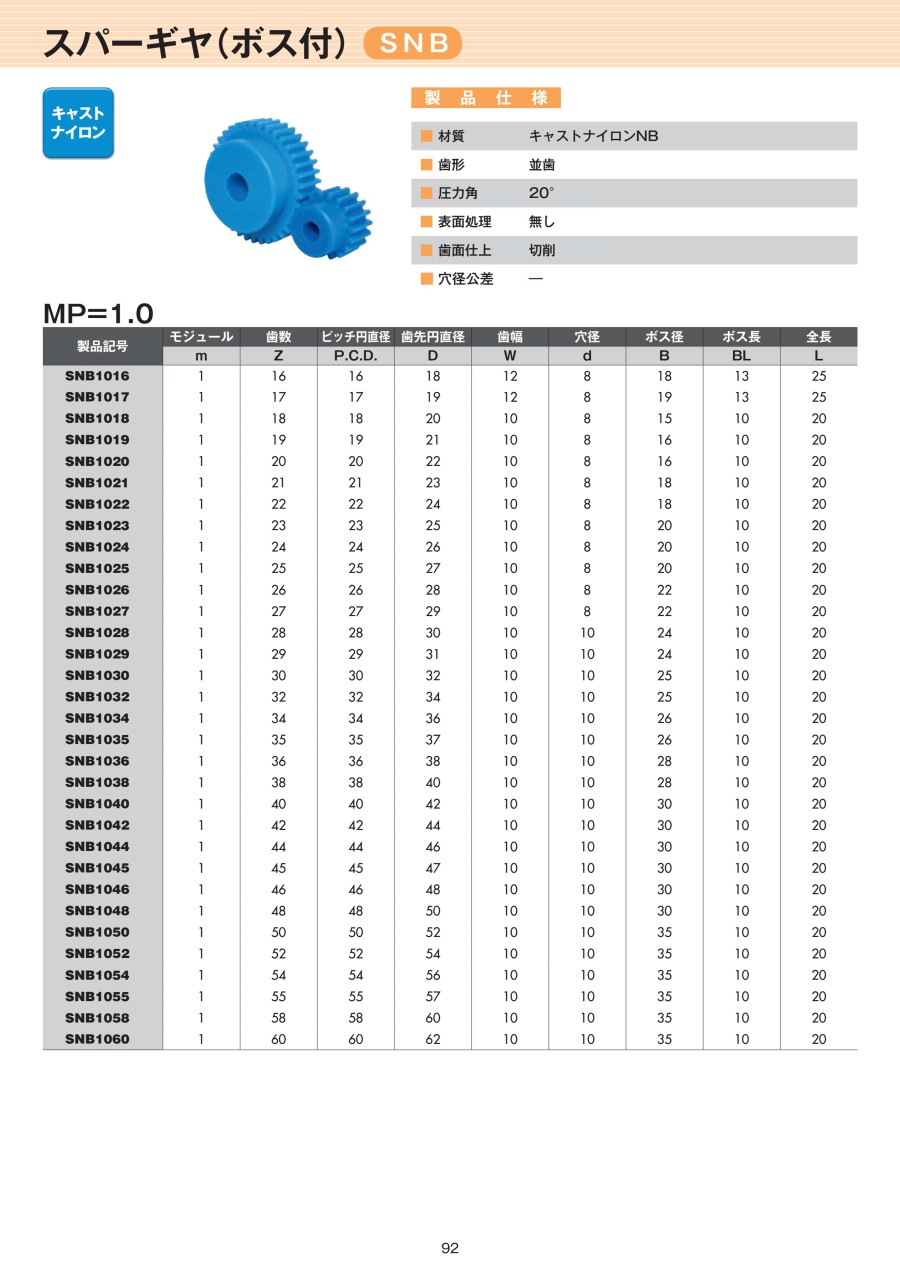

スパーギヤ（ボス付） SNB

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 1,075円～11,523円特別価格

税込単価: 1,183円～12,675円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

通常出荷日：在庫品1日目

【特長】・キャストナイロン製につき、歯当たり音が静かです。【仕様】材質：キャス...

形状
B形
軸穴形状
丸穴
材質
キャストナイロン
表面処理
なし
熱処理
なし
歯研
なし
バックラッシ
あり
金属ブッシュ
なし
穴径公差
指定なし
ベアリング
なし
歯形
並歯
歯面仕上
切削
穴加工
下穴

未確定：候補が77型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形状：H4

製品仕様

材質	キャストナイロンNB
歯形	並歯
圧力角	20°
表面処理	無し
歯面仕上	切削
穴径公差	-

型番リスト

表示件数

型番

モジュール m

歯数 Z

(T)

歯幅 W

(mm)

穴径 d

(mm)

許容トルク

(N・m)

バックラッシ範囲

(mm)

RoHS?

最小発注数量

1	28	10	10	0.373	0.11～0.33	10	1個
1	32	10	10	0.439	0.11～0.34	10	1個
1	34	10	10	0.468	0.12～0.35	10	1個
1	35	10	10	0.487	0.12～0.35	10	1個
1	36	10	10	0.506	0.12～0.36	10	1個
1	40	10	10	0.583	0.12～0.37	10	1個
1	45	10	10	0.669	0.13～0.38	10	1個
1	50	10	10	0.764	0.13～0.39	10	1個
1	55	10	10	0.86	0.13～0.4	10	1個
1	60	10	10	0.955	0.14～0.41	10	1個
1.5	18	15	10	0.669	0.12～0.36	10	1個
1.5	20	15	10	0.764	0.12～0.37	10	1個
1.5	22	15	10	0.955	0.13～0.38	10	1個
1.5	24	15	12	1.051	0.13～0.38	10	1個
1.5	25	15	12	1.051	0.13～0.39	10	1個
1.5	26	15	12	1.146	0.13～0.39	10	1個
1.5	27	15	12	1.146	0.13～0.4	10	1個
1.5	28	15	14	1.242	0.13～0.4	10	1個
1.5	30	15	14	1.337	0.14～0.41	10	1個
1.5	32	15	16	1.433	0.14～0.41	10	1個
1.5	34	15	16	1.624	0.14～0.42	10	1個
1.5	36	15	16	1.719	0.14～0.43	10	1個
1.5	42	15	16	2.101	0.15～0.45	10	1個
1.5	45	15	16	2.292	0.15～0.45	10	1個
1.5	50	15	16	2.579	0.16～0.47	10	1個
1.5	60	15	18	3.152	0.16～0.49	10	1個
2	12	20	10	0.86	0.13～0.38	10	1個
2	15	20	10	1.337	0.13～0.4	10	1個
2	16	20	12	1.433	0.13～0.4	10	1個
2	17	20	12	1.528	0.14～0.41	10	1個
2	18	20	12	1.624	0.14～0.41	10	1個
2	20	20	12	1.91	0.14～0.42	10	1個
2	22	20	12	2.197	0.14～0.43	10	1個
2	24	20	14	2.388	0.15～0.44	10	1個
2	25	20	14	2.682	0.15～0.45	10	1個
2	26	20	14	2.674	0.15～0.45	10	1個
2	27	20	14	2.866	0.15～0.46	10	1個
2	28	20	16	2.961	0.15～0.46	10	1個
2	30	20	18	3.248	0.16～0.47	10	1個
2	32	20	18	3.534	0.16～0.48	10	1個
2	34	20	18	3.725	0.16～0.48	10	1個
2	35	20	18	3.916	0.16～0.49	10	1個
2	36	20	18	4.107	0.16～0.49	10	1個
2	38	20	18	4.394	0.17～0.5	10	1個
2	40	20	18	4.68	0.17～0.5	10	1個
2.5	15	25	12	2.579	0.15～0.45	10	1個
2.5	16	25	12	2.77	0.15～0.45	10	1個
2.5	17	25	12	2.961	0.15～0.46	10	1個
2.5	18	25	12	3.248	0.16～0.47	10	1個
2.5	20	25	14	3.725	0.16～0.48	10	1個
2.5	22	25	14	4.203	0.16～0.49	10	1個
2.5	24	25	18	4.776	0.17～0.5	10	1個
2.5	25	25	18	4.967	0.17～0.5	10	1個
2.5	26	25	18	5.253	0.17～0.51	10	1個
2.5	27	25	18	5.54	0.17～0.51	10	1個
2.5	28	25	18	5.731	0.17～0.52	10	1個
2.5	30	25	20	6.304	0.18～0.53	10	1個
2.5	32	25	20	6.877	0.18～0.53	10	1個
2.5	35	25	20	7.641	0.18～0.55	10	1個
2.5	36	25	20	7.928	0.18～0.55	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,136円 ( 1,250円 )	4日目
1,208円 ( 1,329円 )	4日目
1,105円 ( 1,216円 )	4日目
1,253円 ( 1,378円 )	5日目
1,208円 ( 1,329円 )	4日目
1,313円 ( 1,444円 )	4日目
1,510円 ( 1,661円 )	4日目
1,576円 ( 1,734円 )	4日目
1,570円 ( 1,727円 )	4日目
1,905円 ( 2,096円 )	4日目
1,279円 ( 1,407円 )	4日目
1,306円 ( 1,437円 )	4日目
1,075円 ( 1,183円 )	5日目
1,514円 ( 1,665円 )	4日目
1,359円 ( 1,495円 )	4日目
1,359円 ( 1,495円 )	4日目
1,530円 ( 1,683円 )	4日目
1,359円 ( 1,495円 )	4日目
1,359円 ( 1,495円 )	4日目
1,702円 ( 1,872円 )	4日目
1,832円 ( 2,015円 )	4日目
2,017円 ( 2,219円 )	4日目
2,740円 ( 3,014円 )	4日目
2,740円 ( 3,014円 )	4日目
2,951円 ( 3,246円 )	4日目
3,780円 ( 4,158円 )	4日目
1,467円 ( 1,614円 )	4日目
1,464円 ( 1,610円 )	4日目
1,592円 ( 1,751円 )	4日目
1,609円 ( 1,770円 )	4日目
1,516円 ( 1,668円 )	4日目
1,702円 ( 1,872円 )	4日目
1,766円 ( 1,943円 )	4日目
2,010円 ( 2,211円 )	4日目
2,010円 ( 2,211円 )	4日目
2,078円 ( 2,286円 )	4日目
2,366円 ( 2,603円 )	4日目
2,109円 ( 2,320円 )	4日目
2,215円 ( 2,437円 )	4日目
3,690円 ( 4,059円 )	4日目
3,999円 ( 4,399円 )	4日目
3,989円 ( 4,388円 )	4日目
4,644円 ( 5,108円 )	4日目
6,034円 ( 6,637円 )	4日目
7,152円 ( 7,867円 )	39日目
1,807円 ( 1,988円 )	4日目
1,925円 ( 2,118円 )	4日目
2,087円 ( 2,296円 )	4日目
2,030円 ( 2,233円 )	4日目
2,544円 ( 2,798円 )	4日目
2,967円 ( 3,264円 )	5日目
2,938円 ( 3,232円 )	4日目
3,109円 ( 3,420円 )	4日目
3,149円 ( 3,464円 )	4日目
3,143円 ( 3,457円 )	4日目
3,240円 ( 3,564円 )	4日目
4,195円 ( 4,615円 )	4日目
6,933円 ( 7,626円 )	4日目
7,627円 ( 8,390円 )	4日目
8,940円 ( 9,834円 )	4日目

基本情報

基本情報

【特長】
・キャストナイロン製につき、歯当たり音が静かです。
【仕様】
材質：キャストナイロンNB
歯形：並歯
圧力角：20°
歯面仕上：切削
