青木精密工業

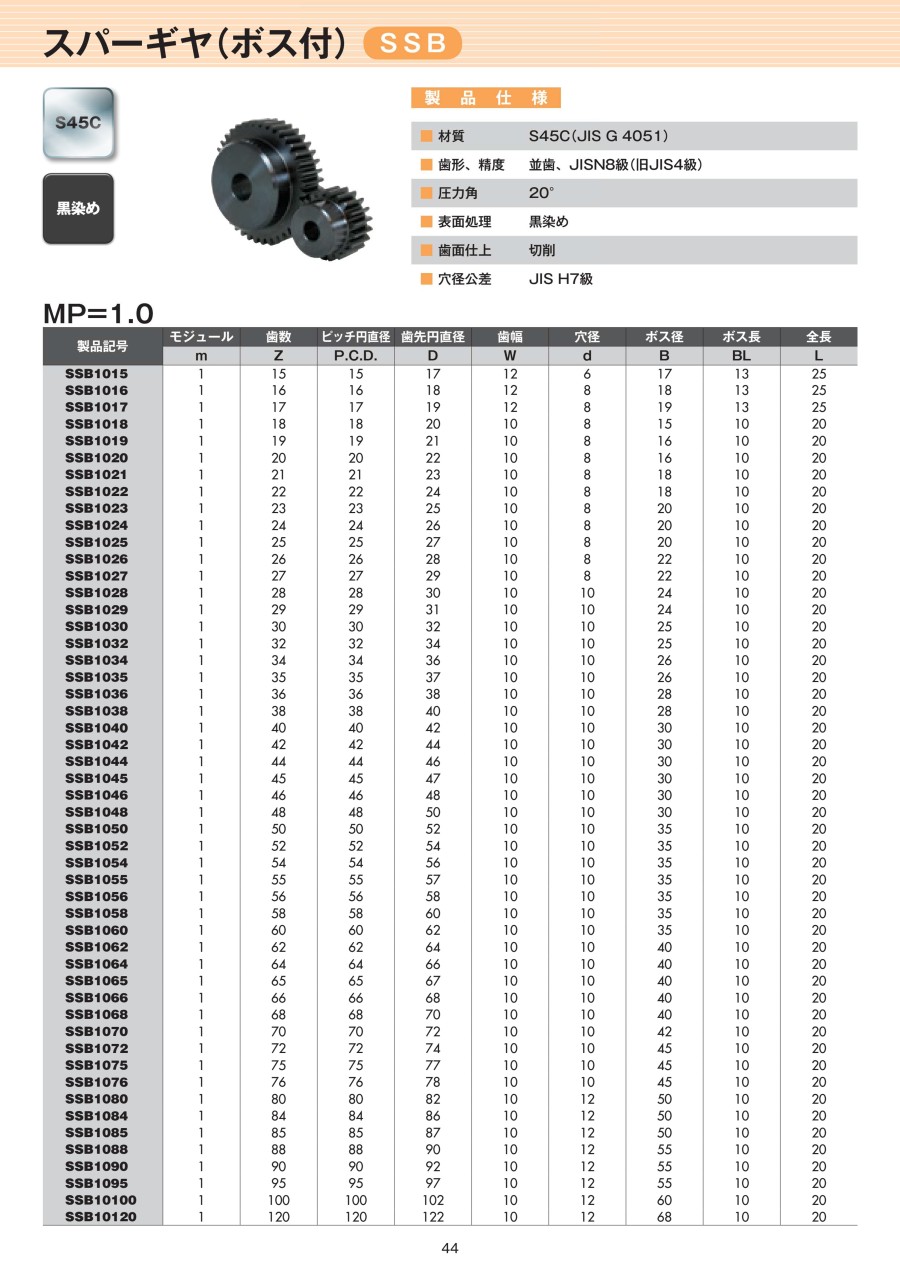

スパーギヤ（ボス付） SSB

Name: スパーギヤ（ボス付） SSB
Brand: 青木精密工業
SKU: 221000622465
Rating: 4.3 (3 reviews)

カタログ |

数量スライド割引

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 887円～65,812円

税込単価: 976円～72,393円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

ホイールギヤ HF

通常価格(税別)： 522円 (税込価格：574円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

スパーギヤ（ベタ） SSA

通常価格(税別)： 720円 (税込価格：792円)

通常出荷日：在庫品1日目

【特長】・用途に合わせてご利用いただけるように、多くの歯数を取り揃えています。

詳細情報を確認する

形状
B形
軸穴形状
丸穴
材質
S45C
表面処理
黒染め
熱処理
なし
歯研
なし
バックラッシ
あり
精度 (（旧)JIS)
8
金属ブッシュ
なし
穴径公差
JIS H7級
ベアリング
なし
歯形
並歯
歯面仕上
切削
穴加工
下穴

ご注意

2020年7月31日受注分をもって、下記の型番は廃止（販売終了）となります。
型番：SSB8012、SSB8014、SSB8015、SSB8016、SSB8017、SSB8018、SSB8019、SSB8020、SSB8021、SSB8022、SSB8023、SSB8024、SSB8025、SSB8026、SSB8027、SSB8028、SSB8029、SSB8030、SSB8032、SSB8034、SSB8035、SSB8036、SSB8038、SSB8040

未確定：候補が288型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形状：H4

製品仕様

材質	S45C（JIS G 4051）
歯形、精度	並歯、JISN8級（旧JIS4級）
圧力角	20°
表面処理	黒染め
歯面仕上	切削
穴径公差	JIS H7級

型番リスト

表示件数

型番

モジュール m

歯数 Z

(T)

歯幅 W

(mm)

穴径 d

(mm)

許容トルク

(N・m)

バックラッシ範囲

(mm)

RoHS?

最小発注数量

1	28	10	10	9.074	0.11～0.29	10	1個
1	29	10	10	9.456	0.11～0.29	10	1個
1	30	10	10	9.934	0.11～0.3	10	1個
1	34	10	10	11.75	0.11～0.31	10	1個
1	35	10	10	12.13	0.11～0.31	10	1個
1	36	10	10	12.61	0.11～0.31	10	1個
1	38	10	10	13.47	0.12～0.32	10	1個
1	42	10	10	15.38	0.12～0.33	10	1個
1	44	10	10	16.33	0.12～0.33	10	1個
1	45	10	10	16.81	0.12～0.33	10	1個
1	46	10	10	17.29	0.12～0.33	10	1個
1	48	10	10	18.15	0.12～0.34	10	1個
1	50	10	10	19.2	0.13～0.34	10	1個
1	52	10	10	20.06	0.13～0.35	10	1個
1	54	10	10	20.92	0.13～0.35	10	1個
1	55	10	10	21.4	0.13～0.35	10	1個
1	56	10	10	21.87	0.13～0.36	10	1個
1	58	10	10	22.83	0.13～0.36	10	1個
1	62	10	10	24.64	0.13～0.36	10	1個
1	64	10	10	25.5	0.13～0.37	10	1個
1	65	10	10	25.98	0.14～0.37	10	1個
1	66	10	10	26.55	0.14～0.37	10	1個
1	68	10	10	27.41	0.14～0.37	10	1個
1	70	10	10	28.37	0.14～0.38	10	1個
1	72	10	10	29.23	0.14～0.38	10	1個
1	75	10	10	30.66	0.14～0.38	10	1個
1	76	10	10	31.14	0.14～0.39	10	1個
1	80	10	12	33.05	0.14～0.39	10	1個
1	84	10	12	34.96	0.15～0.4	10	1個
1	85	10	12	35.44	0.15～0.4	10	1個
1	90	10	12	38.02	0.15～0.41	10	1個
1	95	10	12	40.4	0.15～0.41	10	1個
1.5	100	15	18	144.7	0.18～0.5	10	1個
1.5	19	15	10	17.67	0.12～0.32	10	1個
1.5	20	15	10	19.01	0.12～0.32	10	1個
1.5	21	15	10	20.44	0.12～0.33	10	1個
1.5	22	15	10	21.78	0.12～0.33	10	1個
1.5	23	15	10	23.31	0.12～0.33	10	1個
1.5	24	15	12	24.64	0.12～0.34	10	1個
1.5	25	15	12	26.08	0.12～0.34	10	1個
1.5	26	15	12	27.51	0.13～0.34	10	1個
1.5	27	15	12	29.04	0.13～0.35	10	1個
1.5	28	15	14	30.57	0.13～0.35	10	1個
1.5	29	15	14	32	0.13～0.35	10	1個
1.5	30	15	14	33.53	0.13～0.36	10	1個
1.5	32	15	16	36.49	0.13～0.36	10	1個
1.5	34	15	16	39.54	0.14～0.37	10	1個
1.5	35	15	16	41.07	0.14～0.37	10	1個
1.5	36	15	16	42.5	0.14～0.38	10	1個
1.5	38	15	16	45.56	0.14～0.38	10	1個
1.5	40	15	16	48.62	0.14～0.39	10	1個
1.5	44	15	16	55.02	0.15～0.4	10	1個
1.5	45	15	16	56.64	0.15～0.4	10	1個
1.5	46	15	16	58.27	0.15～0.4	10	1個
1.5	48	15	16	61.32	0.15～0.41	10	1個
1.5	50	15	16	64.66	0.15～0.41	10	1個
1.5	52	15	16	67.53	0.15～0.41	10	1個
1.5	54	15	16	70.68	0.15～0.42	10	1個
1.5	55	15	16	72.12	0.15～0.42	10	1個
1.5	56	15	16	73.93	0.16～0.42	10	1個

通常単価(税別) (税込単価)	通常出荷日

887円 ( 976円 )	39日目
965円 ( 1,062円 )	4日目
907円 ( 998円 )	4日目
996円 ( 1,096円 )	4日目
1,055円 ( 1,161円 )	5日目
1,018円 ( 1,120円 )	4日目
1,119円 ( 1,231円 )	4日目
1,111円 ( 1,222円 )	4日目
1,192円 ( 1,311円 )	4日目
1,202円 ( 1,322円 )	4日目
1,208円 ( 1,329円 )	4日目
1,317円 ( 1,449円 )	4日目
1,179円 ( 1,297円 )	5日目
1,372円 ( 1,509円 )	4日目
1,536円 ( 1,690円 )	4日目
1,653円 ( 1,818円 )	5日目
1,738円 ( 1,912円 )	4日目
1,755円 ( 1,931円 )	4日目
1,970円 ( 2,167円 )	4日目
1,964円 ( 2,160円 )	4日目
1,943円 ( 2,137円 )	4日目
2,047円 ( 2,252円 )	4日目
2,097円 ( 2,307円 )	4日目
2,089円 ( 2,298円 )	4日目
2,395円 ( 2,635円 )	4日目
2,560円 ( 2,816円 )	4日目
2,349円 ( 2,584円 )	4日目
2,842円 ( 3,126円 )	4日目
2,814円 ( 3,095円 )	4日目
2,793円 ( 3,072円 )	4日目
3,113円 ( 3,424円 )	4日目
3,518円 ( 3,870円 )	4日目
8,714円 ( 9,585円 )	4日目
967円 ( 1,064円 )	4日目
1,079円 ( 1,187円 )	4日目
1,075円 ( 1,183円 )	4日目
1,092円 ( 1,201円 )	4日目
1,048円 ( 1,153円 )	5日目
1,057円 ( 1,163円 )	4日目
1,132円 ( 1,245円 )	4日目
1,170円 ( 1,287円 )	4日目
1,244円 ( 1,368円 )	4日目
1,250円 ( 1,375円 )	4日目
1,285円 ( 1,414円 )	4日目
1,366円 ( 1,503円 )	4日目
1,576円 ( 1,734円 )	4日目
1,688円 ( 1,857円 )	4日目
1,732円 ( 1,905円 )	4日目
1,882円 ( 2,070円 )	4日目
2,050円 ( 2,255円 )	4日目
2,169円 ( 2,386円 )	4日目
2,805円 ( 3,086円 )	5日目
2,631円 ( 2,894円 )	4日目
2,615円 ( 2,877円 )	4日目
2,796円 ( 3,076円 )	4日目
2,048円 ( 2,253円 )	5日目
2,946円 ( 3,241円 )	4日目
3,419円 ( 3,761円 )	4日目
3,430円 ( 3,773円 )	4日目
3,596円 ( 3,956円 )	4日目

基本情報

基本情報

【特長】
・用途に合わせてご利用いただけるように、多くの歯数を取り揃えています。

ご注意

2020年7月31日受注分をもって、下記の型番は廃止（販売終了）となります。
型番：SSB8012、SSB8014、SSB8015、SSB8016、SSB8017、SSB8018、SSB8019、SSB8020、SSB8021、SSB8022、SSB8023、SSB8024、SSB8025、SSB8026、SSB8027、SSB8028、SSB8029、SSB8030、SSB8032、SSB8034、SSB8035、SSB8036、SSB8038、SSB8040
