青木精密工業

スパーギヤ（ベタ） SSA

Name: スパーギヤ（ベタ） SSA
Brand: 青木精密工業
SKU: 221000622454
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 720円～41,556円

税込単価: 792円～45,712円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

スパーギヤ（ボス付） SSB

4.3

通常価格(税別)： 887円 (税込価格：976円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

青木精密工業

スパーギヤ（ボス付） SNB

通常価格(税別)： 1,075円 (税込価格：1,183円)

通常出荷日：4 日目～

用途に合わせてご利用いただけるように、多くの歯数を取り揃えています。

詳細情報を確認する

形状
A形
軸穴形状
丸穴
材質
S45C
表面処理
黒染め
熱処理
なし
歯研
なし
バックラッシ
あり
精度 (（旧)JIS)
8
金属ブッシュ
なし
穴径公差
JIS H7級
ベアリング
なし
歯形
並歯
歯面仕上
切削
穴加工
下穴

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2020年7月31日受注分をもって、下記の型番は廃止（販売終了）となります。
型番：SSA8012、SSA8014、SSA8015、SSA8016、SSA8017、SSA8018、SSA8019、SSA8020、SSA8021、SSA8022、SSA8023、SSA8024、SSA8025、SSA8026、SSA8027、SSA8028、SSA8029、SSA8030

未確定：候補が287型番あります。

商品情報
型番リスト
詳細情報

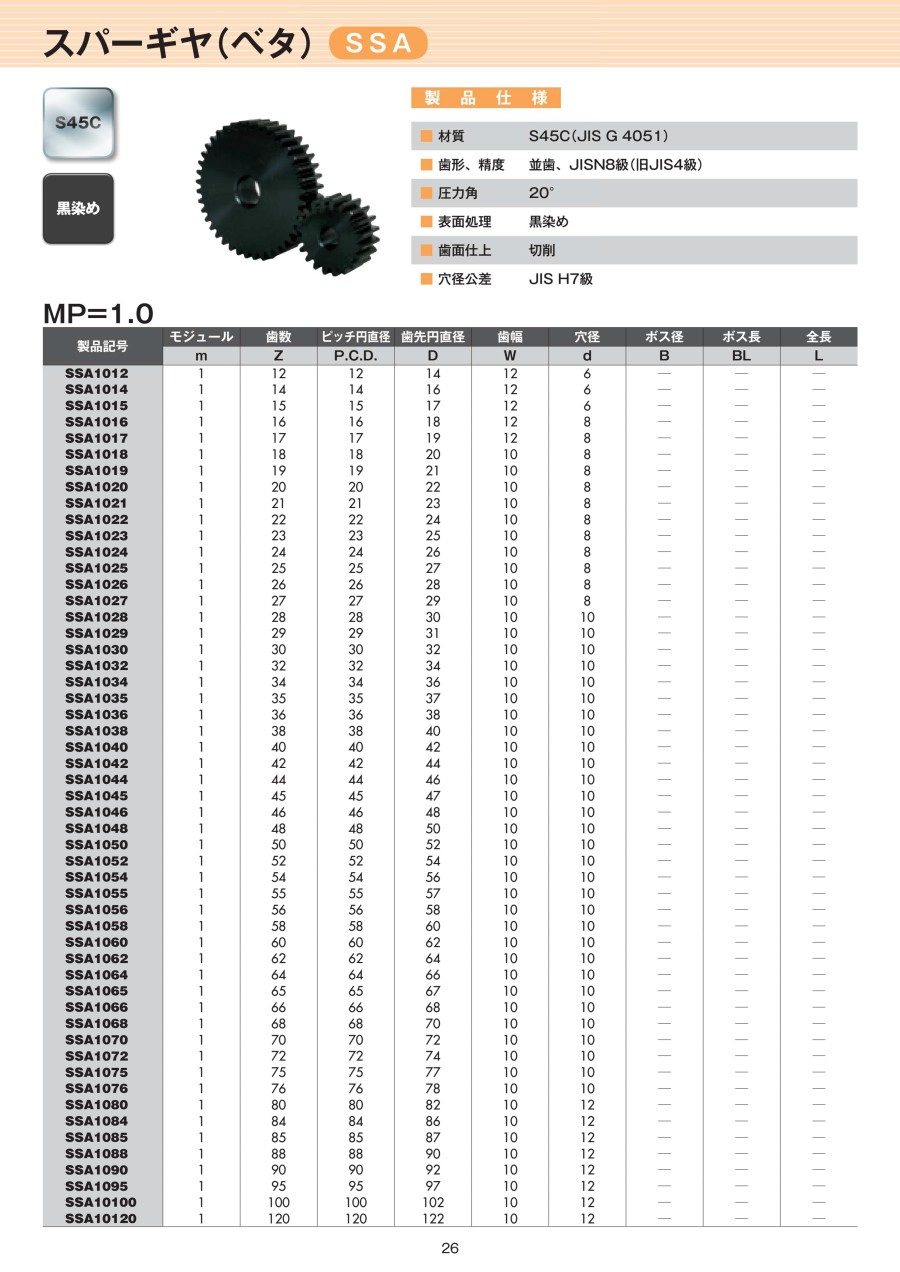

カタログ

商品情報

外形図

形状：H3

製品仕様

材質：S45C（JIS G 4051）
歯形、精度：並歯、JISN8級（旧JIS4級）
圧力角：20°
表面処理：黒染め
歯面仕上：切削
穴径公差：JIS H7級

■MP=1.0

規格表

■MP=1.0

型番リスト

表示件数

型番

モジュール m

歯数 Z

(T)

歯幅 W

(mm)

穴径 d

(mm)

許容トルク

(N・m)

バックラッシ範囲

(mm)

RoHS?

最小発注数量

1	100	10	12	42.89	0.15～0.42	10	1個
1	28	10	10	9.074	0.11～0.29	10	1個
1	29	10	10	9.456	0.11～0.29	10	1個
1	30	10	10	9.934	0.11～0.3	10	1個
1	32	10	10	10.79	0.11～0.3	10	1個
1	34	10	10	11.75	0.11～0.31	10	1個
1	35	10	10	12.13	0.11～0.31	10	1個
1	36	10	10	12.61	0.11～0.31	10	1個
1	38	10	10	13.47	0.12～0.32	10	1個
1	40	10	10	14.42	0.12～0.32	10	1個
1	42	10	10	15.38	0.12～0.33	10	1個
1	44	10	10	16.33	0.12～0.33	10	1個
1	46	10	10	17.29	0.12～0.33	10	1個
1	48	10	10	18.15	0.12～0.34	10	1個
1	52	10	10	20.06	0.13～0.35	10	1個
1	54	10	10	20.92	0.13～0.35	10	1個
1	55	10	10	21.4	0.13～0.35	10	1個
1	56	10	10	21.87	0.13～0.35	10	1個
1	58	10	10	22.83	0.13～0.36	10	1個
1	60	10	10	23.69	0.13～0.36	10	1個
1	62	10	10	24.64	0.13～0.36	10	1個
1	64	10	10	25.5	0.13～0.37	10	1個
1	65	10	10	25.98	0.14～0.37	10	1個
1	66	10	10	26.55	0.14～0.37	10	1個
1	68	10	10	27.41	0.14～0.37	10	1個
1	70	10	10	28.37	0.14～0.38	10	1個
1	72	10	10	29.23	0.14～0.38	10	1個
1	75	10	10	30.66	0.14～0.38	10	1個
1	76	10	10	31.14	0.14～0.39	10	1個
1	80	10	12	33.05	0.14～0.39	10	1個
1	84	10	12	34.96	0.15～0.4	10	1個
1	85	10	12	35.44	0.15～0.4	10	1個
1	88	10	12	36.96	0.15～0.4	10	1個
1	90	10	12	38.02	0.15～0.41	10	1個
1.5	100	15	18	144.7	0.18～0.5	10	1個
1.5	19	15	10	17.67	0.12～0.32	10	1個
1.5	120	15	18	177.1	0.19～0.52	10	1個
1.5	21	15	10	20.44	0.12～0.33	10	1個
1.5	22	15	10	21.78	0.12～0.33	10	1個
1.5	23	15	10	23.31	0.12～0.33	10	1個
1.5	24	15	12	24.64	0.12～0.34	10	1個
1.5	25	15	12	26.08	0.12～0.34	10	1個
1.5	26	15	12	27.51	0.13～0.34	10	1個
1.5	27	15	12	29.04	0.13～0.35	10	1個
1.5	28	15	14	30.57	0.13～0.35	10	1個
1.5	29	15	14	32	0.13～0.35	10	1個
1.5	32	15	16	36.49	0.13～0.36	10	1個
1.5	34	15	16	39.54	0.14～0.37	10	1個
1.5	35	15	16	41.07	0.14～0.37	10	1個
1.5	36	15	16	42.5	0.14～0.38	10	1個
1.5	38	15	16	45.56	0.14～0.38	10	1個
1.5	42	15	16	51.77	0.14～0.39	10	1個
1.5	44	15	16	55.02	0.15～0.4	10	1個
1.5	45	15	16	56.64	0.15～0.4	10	1個
1.5	46	15	16	58.27	0.15～0.4	10	1個
1.5	48	15	16	61.32	0.15～0.41	10	1個
1.5	50	15	16	64.66	0.15～0.41	10	1個
1.5	52	15	16	67.53	0.15～0.41	10	1個
1.5	54	15	16	70.68	0.15～0.42	10	1個
1.5	55	15	16	72.12	0.15～0.42	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,836円 ( 3,120円 )	39日目
720円 ( 792円 )	39日目
727円 ( 800円 )	4日目
742円 ( 816円 )	4日目
871円 ( 958円 )	4日目
822円 ( 904円 )	4日目
911円 ( 1,002円 )	4日目
971円 ( 1,068円 )	4日目
971円 ( 1,068円 )	4日目
935円 ( 1,029円 )	4日目
917円 ( 1,009円 )	4日目
979円 ( 1,077円 )	4日目
1,004円 ( 1,104円 )	4日目
1,175円 ( 1,293円 )	4日目
1,132円 ( 1,245円 )	4日目
1,171円 ( 1,288円 )	4日目
1,201円 ( 1,321円 )	4日目
1,143円 ( 1,257円 )	4日目
1,232円 ( 1,355円 )	4日目
1,391円 ( 1,530円 )	4日目
1,557円 ( 1,713円 )	4日目
1,484円 ( 1,632円 )	4日目
1,496円 ( 1,646円 )	4日目
1,490円 ( 1,639円 )	4日目
1,530円 ( 1,683円 )	39日目
1,568円 ( 1,725円 )	39日目
1,735円 ( 1,909円 )	4日目
1,850円 ( 2,035円 )	4日目
1,847円 ( 2,032円 )	4日目
2,069円 ( 2,276円 )	4日目
2,232円 ( 2,455円 )	4日目
2,102円 ( 2,312円 )	4日目
2,474円 ( 2,721円 )	4日目
2,454円 ( 2,699円 )	4日目
7,374円 ( 8,111円 )	39日目
863円 ( 949円 )	4日目
8,248円 ( 9,073円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	4日目
785円 ( 864円 )	5日目
889円 ( 978円 )	4日目
1,055円 ( 1,161円 )	5日目
1,009円 ( 1,110円 )	4日目
941円 ( 1,035円 )	4日目
1,069円 ( 1,176円 )	4日目
1,103円 ( 1,213円 )	4日目
1,028円 ( 1,131円 )	4日目
1,317円 ( 1,449円 )	4日目
1,366円 ( 1,503円 )	4日目
1,405円 ( 1,546円 )	4日目
1,417円 ( 1,559円 )	4日目
1,572円 ( 1,729円 )	4日目
1,427円 ( 1,570円 )	5日目
1,788円 ( 1,967円 )	4日目
2,040円 ( 2,244円 )	4日目
2,031円 ( 2,234円 )	4日目
1,892円 ( 2,081円 )	4日目
2,271円 ( 2,498円 )	5日目
2,221円 ( 2,443円 )	4日目
2,104円 ( 2,314円 )	4日目
2,366円 ( 2,603円 )	4日目
