オーケーエム

スリムチェッキバルブバイパス弁付 110Z・120Z

カタログ |

通常単価(税別): 41,111円～236,145円

税込単価: 45,222円～259,760円

通常出荷日：5日目

軽量・小形、ウォーターハンマー防止性能にすぐれたウェハー形チェッキ。【特長】・スリムチェッキバルブは、...

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

		建築設備用バイパス弁付		消防設備用バイパス弁付
型番		110Z	120Z	110Z	120Z
バルブ呼び径		50A～300A	50A～300A	50A～200A	50A～200A
適用フランジ規格		JIS10K	JIS16K、20K	JIS10K	JIS16K、20K
最高使用圧力		1.0MPa	2.0MPa	1.4MPa	2.8MPa
使用温度範囲		EPDM -20℃～120℃		NBR 0～70℃ EPDM 0℃～120℃
塗装		外面マンセルN7（ウレタン系塗料）		外面マンセルN7（ウレタン系塗料）
試験圧力	弁箱（水圧）	1.5MPa 1.1→0.05MPa	3.0MPa 2.2→0.05MPa	2.1MPa 1.54→0.5MPa	4.2MPa 3.08→1.0MPa
試験圧力	シート（水圧）	1.5MPa 1.1→0.05MPa	3.0MPa 2.2→0.05MPa	2.1MPa 1.54→0.5MPa	4.2MPa 3.08→1.0MPa
標準材質	弁箱	FCD450 SCS13A EPDM^※1	FCD450 SCS13A EPDM^※1	FCD450 SCS13A NBR EPDM^※1	FCD450 SCS13A NBR EPDM^※1
	弁体
	シート

※1 油及び油分が混入している流体には、シートEPDMは使用できません。

内部構造

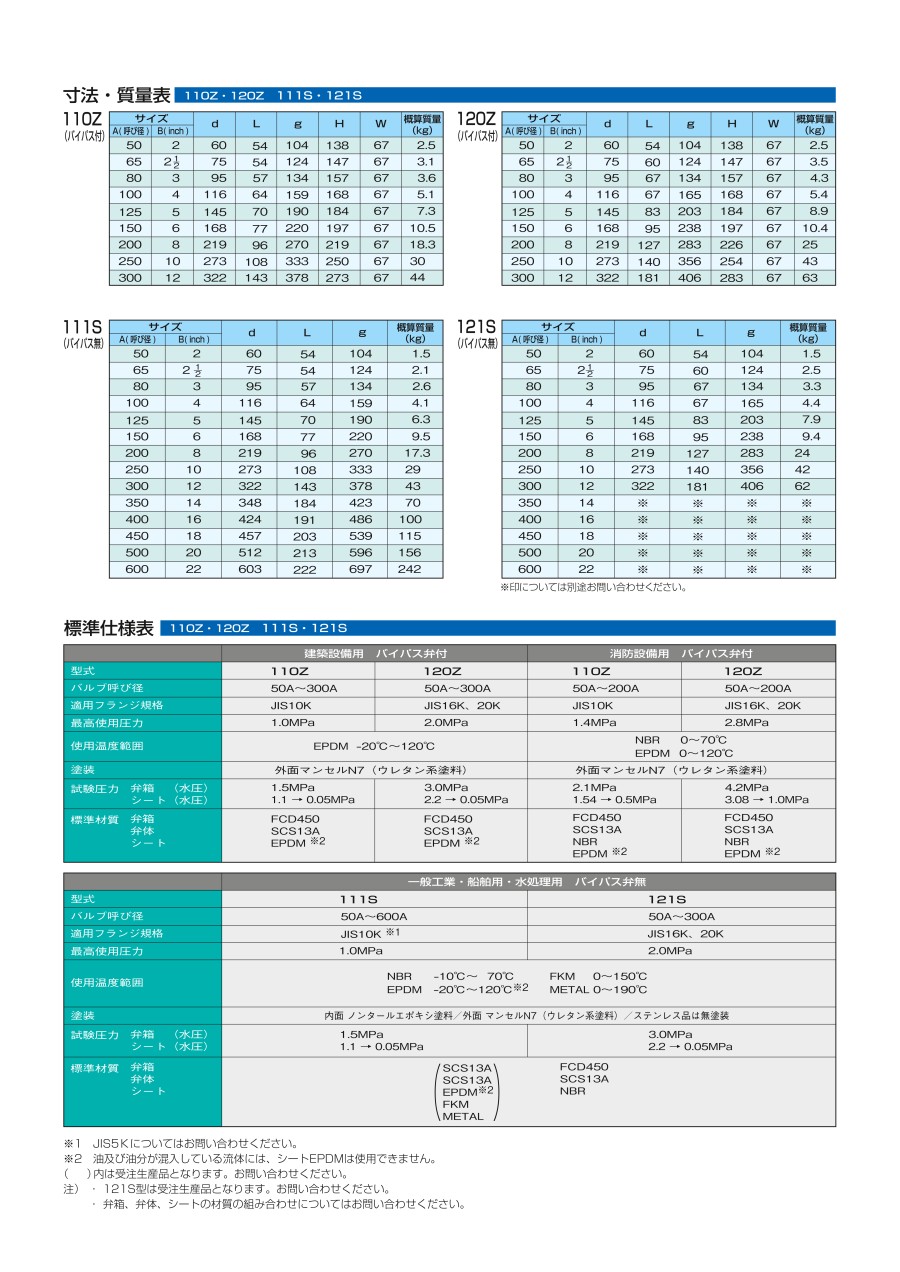

規格表

110Z（バイパス付）

120Z（バイパス付）

性質性能情報・試験情報

流量特性

型番リスト

表示件数

型番

呼び圧力

供給側配管フランジの呼び

制御側配管フランジの呼び

最高使用圧力

(MPa)

最小発注数量

10K	2B（50A）	2B（50A）	1	1個
10K	2 1/2B（65A）	2 1/2B（65A）	1	1個
10K	3B（80A）	3B（80A）	1	1個
10K	4B（100A）	4B（100A）	1	1個
10K	5B（125A）	5B（125A）	1	1個
10K	6B（150A）	6B（150A）	1	1個
10K	8B（200A）	8B（200A）	1	1個
16K	2B（50A）	2B（50A）	2	1個
20K	2B（50A）	2B（50A）	2	1個
16K	2 1/2B（65A）	2 1/2B（65A）	2	1個
20K	2 1/2B（65A）	2 1/2B（65A）	2	1個
16K	3B（80A）	3B（80A）	2	1個
20K	3B（80A）	3B（80A）	2	1個
16K	4B（100A）	4B（100A）	2	1個
20K	4B（100A）	4B（100A）	2	1個
16K	5B（125A）	5B（125A）	2	1個
20K	5B（125A）	5B（125A）	2	1個
16K	6B（150A）	6B（150A）	2	1個
20K	6B（150A）	6B（150A）	2	1個
16K	8B（200A）	8B（200A）	2	1個
20K	8B（200A）	8B（200A）	2	1個

通常単価(税別) (税込単価)	通常出荷日

41,111円 ( 45,222円 )	5日目
44,031円 ( 48,434円 )	5日目
51,008円 ( 56,109円 )	5日目
59,776円 ( 65,754円 )	5日目
78,883円 ( 86,771円 )	5日目
96,213円 ( 105,834円 )	5日目
156,314円 ( 171,945円 )	5日目
56,663円 ( 62,329円 )	5日目
56,663円 ( 62,329円 )	5日目
59,653円 ( 65,618円 )	5日目
59,653円 ( 65,618円 )	5日目
73,192円 ( 80,511円 )	5日目
73,192円 ( 80,511円 )	5日目
88,512円 ( 97,363円 )	5日目
88,512円 ( 97,363円 )	5日目
124,398円 ( 136,838円 )	5日目
124,398円 ( 136,838円 )	5日目
161,963円 ( 178,159円 )	5日目
161,963円 ( 178,159円 )	5日目
236,145円 ( 259,760円 )	5日目
236,145円 ( 259,760円 )	5日目

詳細情報

基本情報

基本情報

軽量・小形、ウォーターハンマー防止性能にすぐれたウェハー形チェッキ。
【特長】
・スリムチェッキバルブは、作動部として2枚の半円状弁体とスプリングを採用したウェハータイプ
・従来のスイングチェッキに比べ、大幅なスリム化を実現しました
・迅速・確実な作動により、ウォーターハンマーを防止
・配管ラインの安全を守ります
・JIS規格スイングチェッキに比べ、面間距離で約1/4、質量で約1/5のスリム化を実現
・取付スペースをとらず、配管作業も容易なため、コストパフォーマンスにも優れています

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
