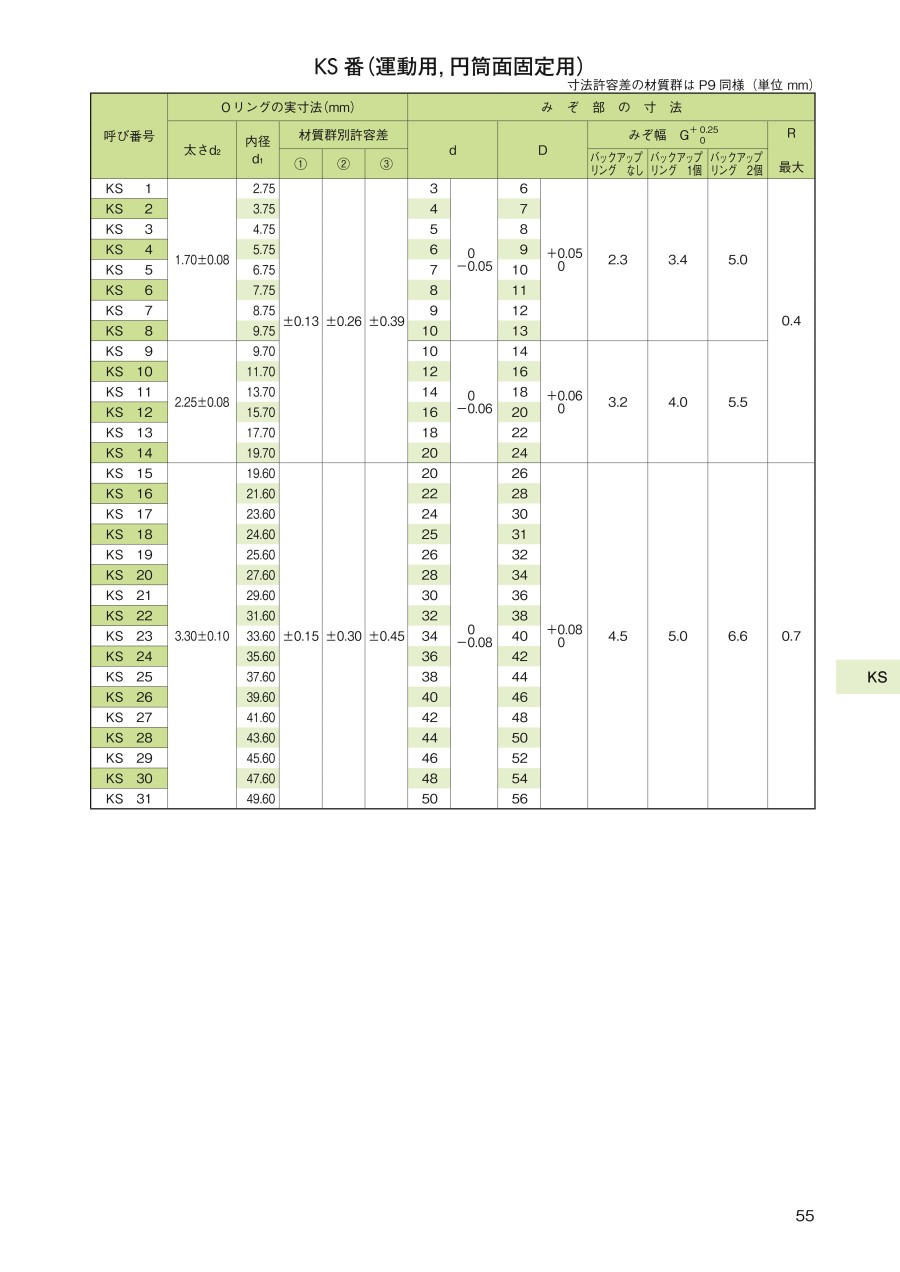

呼び番号	Ｏリングの実寸法 (mm)			みぞ部の寸法
	太さd₂	内径d₁		d		D		みぞ幅G		+0.25 0	R 最大
	太さd₂	内径d₁		d		D		バックアップリングなし	バックアップリング 1個	バックアップリング 2個	R 最大
KS 1	1.70±0.08	2.75	±0.13	3	0 -0.05	6	+0.05 0	2.3	3.4	5.0	0.4
KS 2		3.75		4		7
KS 3		4.75		5		8
KS 4		5.75		6		9
KS 5		6.75		7		10
KS 6		7.75		8		11
KS 7		8.75		9		12
KS 8		9.75		10		13
KS 9	2.25±0.08	9.70		10	0 -0.06	14	+0.06 0	3.2	4.0	5.5
KS 10		11.70		12		16
KS 11		13.70		14		18
KS 12		15.70		16		20
KS 13		17.70		18		22
KS 14		19.70		20		24
KS 15	3.30±0.10	19.60	±0.15	20	0 -0.08	26	+0.08 0	4.5	5.0	6.6	0.7
KS 16		21.60		22		28
KS 17		23.60		24		30
KS 18		24.60		25		31
KS 19		25.60		26		32
KS 20		27.60		28		34
KS 21		29.60		30		36
KS 22		31.60		32		38
KS 23		33.60		34		40
KS 24		35.60		36		42
KS 25		37.60		38		44
KS 26		39.60		40		46
KS 27		41.60		42		48
KS 28		43.60		44		50
KS 29		45.60		46		52
KS 30		47.60		48		54
KS 31		49.60		50		56
KS 32	5.60±0.13	49.40	±0.25	50	0 -0.10	60	+0.10 0	7.4	8.3	10.9	0.8
KS 33		54.40		55		65
KS 34		59.40		60		70
KS 35		64.40		65		75
KS 36		69.40	±0.38	70		80
KS 37		74.40		75		85
KS 38		79.40		80		90
KS 39		84.40		85		95
KS 40		89.40		90		100
KS 41		94.40		95		105
KS 42		99.40		100		110
KS 43		104.40		105		115
KS 44		109.40		110		120
KS 45		114.40		115		125
KS 46	5.60±0.15	119.40		120		130
KS 47		124.40		125		135
KS 48		129.40	±.058	130		140
KS 49		134.40		135		145
KS 50		139.40		140		150
KS 51		144.40		145		155
KS 52		149.40		150		160
KS 53	8.30±0.15	149.00		150		165		10.8	11.7	15.0
KS 54		159.00		160		175
KS 55		169.00		170		185
KS 56		179.00		180		195
KS 57		189.00	±0.76	190		205
KS 58		199.00	±0.76	200		215

開発秘話

Ｏリングには様々な規格や材質があり、それぞれ特徴が違っています。
その組み合わせを出来るだけ多くし、お客様のニーズに合う様に品揃えする為、研究開発しました。

型番リスト

表示件数

型番

KS3-1A

KS7-1A

KS14-1A

内径 d1

(mm)

太さ d2

(mm)

材質

材料の種類

呼び番号

RoHS?

最小発注数量

4.75	1.7	ニトリルゴム	1種A	KS3	10	10個
8.75	1.7	ニトリルゴム	1種A	KS7	10	10個
19.7	2.25	ニトリルゴム	1種A	KS14	10	10個

通常単価(税別) (税込単価)	通常出荷日

44円 ( 48円 )	在庫品1日目当日出荷可能
51円 ( 56円 )	7日目
82円 ( 90円 )	7日目

詳細情報

基本情報

基本情報

OリングのKS規格シリーズ。
【特長】
・Oリングは構造が単純にも関わらず、自封作用でシール性能が良好。
・高圧にも安定した密封性能を発揮。
・種類・サイズが豊富。
・取り付けのスペースがコンパクトですみ、装着が簡単。
・シールに方向性がないので両側からのシールが可能。
【用途】
・JIS規格には無いサイズで、各種機械に。
・使用条件次第で材質を選択できるので、運動用、固定用で広範囲の用途に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
Oリングパッキン（油圧用）AN-6227
KS番より少し線径が太くなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Oリング KS（運動用、円筒面固定用）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

設備に使用

満足度：5.02023/01/20

注文停止中の物が多い中、何とか合うサイズの物が見つかり良かったですが、この先他のサイズを探すとき手に入るか不安です。

0人が参考にしています。

補修用の在庫

満足度：4.02022/05/27

在庫がなくなったので注文たまたま在庫品で当日出荷できるものだったが他の納期を見て、無くなってからの注文ではダメだと思...もっと読む

0人が参考にしています。

機械のメンテナンス時に

満足度：5.02020/02/14

当社で請け負った機械のメンテナンス時に使用しています。メンテナンスキットが無いものや部品リストが無い機械の、既設品の寸法...もっと読む

0人が参考にしています。

機械の補修

満足度：5.02019/08/27

Oリングが壊れてしまったので補修用として探してました。ほとんどのOリングが手に入るので大変助かります。

0人が参考にしています。

部品補修のスペア

満足度：4.02019/07/31

特殊なサイズのようで、今回はメーカーにも在庫がなく、納期の都合で注文はできませんでしたが、こういった商品も扱っているのは...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

QJIS規格と同じものがあるのですか？

一部JIS規格P番とG番と共通品があります。
