Oリング JASO F404 3000番（運動用、固定用）

Name: Oリング JASO F404 3000番（運動用、固定用）
Brand: 武蔵オイルシール工業
SKU: 221000616930
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 159円～1,245円

税込単価: 175円～1,370円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

Oリング P 運動用・固定用（円筒面）

4.6

通常価格(税別)： 13円 (税込価格：14円)

通常出荷日：在庫品1日目

自動車工業規格Oリングのシリーズ。【特長】・Oリングは構造が単純にも関わらず、...

詳細情報を確認する

種類
Oリング
規格
JASO F404(運動用、固定用）

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

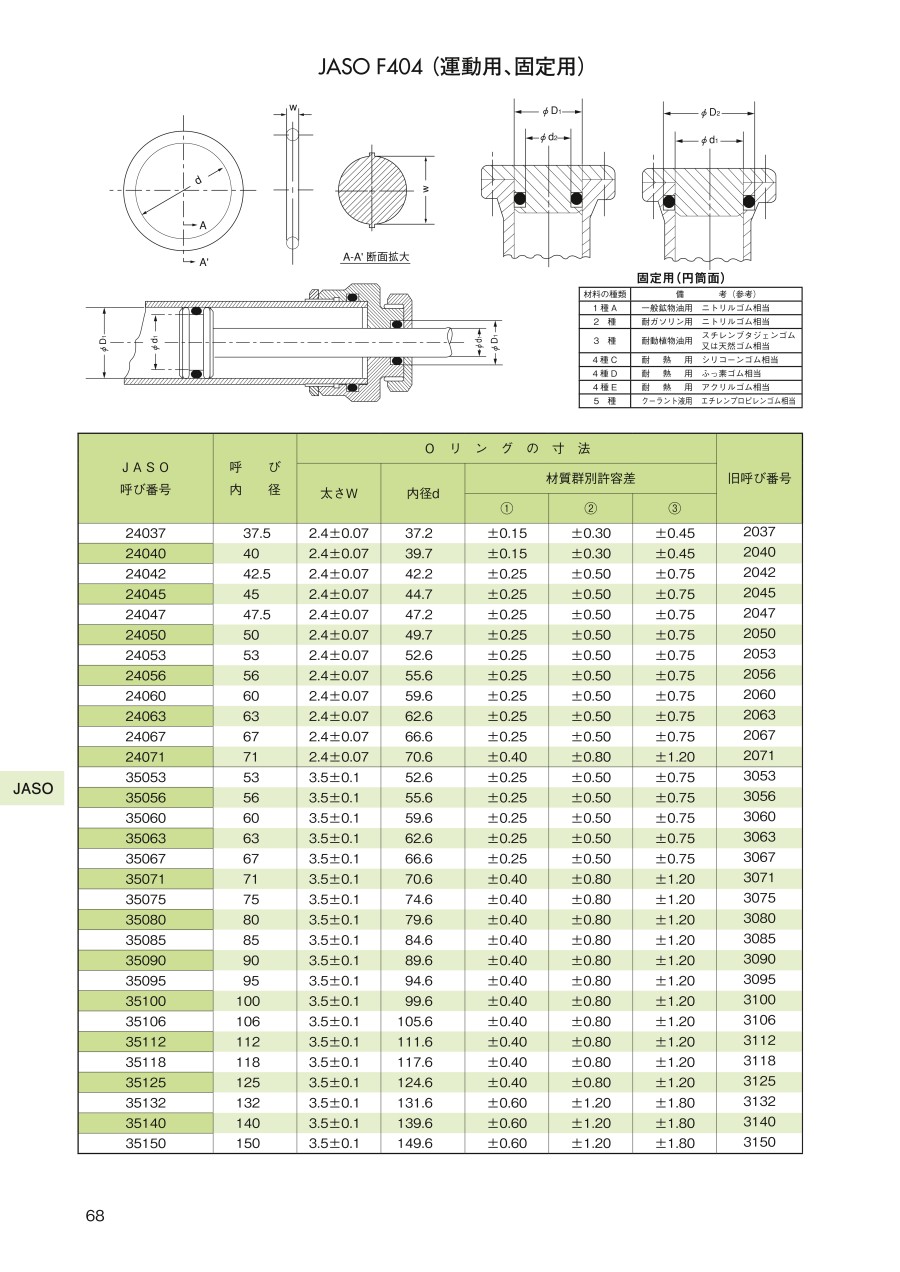

Oリング

寸法図1

寸法図2

固定用（円筒面）

材料の種類	備考(参考)
1種A	一般鉱物油用	ニトリルゴム相当
2種	耐ガソリン用	ニトリルゴム相当
3種	耐動植物油用	スチレンブタジェンゴム又は天然ゴム相当
4種C	耐熱用	シリコーンゴム相当
4種D	耐熱用	フッ素ゴム相当
4種E	耐熱用	アクリルゴム相当
5種	クーラント液用	エチレンプロピレンゴム相当

J A S O 呼び番号	呼び内径	Ｏリングの寸法			J I S 呼び番号	旧呼び番号
J A S O 呼び番号	呼び内径	太さW	内径d		J I S 呼び番号	旧呼び番号
31025	25	3.1±0.1	24.4	± 0.15	G25
31030	30		29.4		G30
31035	35		34.4		G35
31040	40		39.4	±0.25	G40
31045	45		44.4		G45
31050	50		49.4		G50
31055	55		54.4		G55
31060	60		59.4		G60
31065	65		64.4		G65
31070	70		69.4		G70
31075	75		74.4	±0.40	G75
31080	80		79.4		G80
31085	85		84.4		G85
31090	90		89.4		G90
31095	95		94.4		G95
31100	100		99.4		G100
31105	105		104.4		G105
31110	110		109.4		G110
31115	115		114.4		G115
31120	120		119.4		G120
31125	125		124.4		G125
31130	130		129.4	±0.60	G130
31135	135		134.4		G135
31140	140		139.4		G140
31145	145		144.4		G145
35022	22.4	3.5±0.1	22.1	± 0.15	P22.4	3022
35024	24		23.7		P24	3024
35025	25		24.7		P25	3025
35026	26		25.7		P26	3026
35028	28		27.7		P28	3028
35030	30		29.7		P30	3030
35031	31.5		31.2		P31.5	3031
35034	34	3.5±0.1	33.7	±0.25	P34	3034
35035	35.5		35.2		P35.5	3035
35038	38		37.7		P38	3038
35039	39		38.7		P39	3039
35040	40		39.7		P40	3040
35042	42		41.7		P42	3042
35044	44		43.7		P44	3044
35045	45		44.7		P45	3045
35048	48		47.7		P48	3048
35050	50		49.7		P50	3050
35053	53		52.6			3053
35056	56		55.6			3056
35060	60		59.6			3060
35063	63		62.6			3063
35067	67		66.6			3067
35071	71		70.6	±0.40		3071
35075	75		74.6			3075
35080	80		79.6			3080
35085	85		84.6			3085
35090	90		89.6			3090
35095	95		94.6			3095
35100	100		99.6			3100
35106	106		105.6			3106
35112	112		111.6			3112
35118	118		117.6			3118
35125	125		124.6			3125
35132	132		131.6	±0.60		3132
35140	140		139.6			3140
35150	150		149.6			3150

寸法図

内圧用

外圧用

バックアップリング1個の場合

バックアップリング2個の場合

参考表

※ この表に表した内径（d）の許容差は1種、2種及び3種のOリングに適用する。なお4種C、Dについては下記の参考表による。

4 種 C	下表の 3 倍
4 種 D	下表の 2 倍
4 種 E	下表の 3 倍
5　種	下表の 3 倍

運動用・円筒面固定用・平面固定用・みぞ部の寸法
d₁ d₃	d₂	d₁、d₂ に対する許容差	D₁	D₂	D₃	D₁、D₂ に対する許容差	みぞ幅　G		+0.25 0	運動用固定用 D₁とd₂ D₂とd₁の偏心量最　大	H ± 0.05	R 最大
d₁ d₃	d₂	d₁、d₂ に対する許容差	D₁	D₂	D₃	D₁、D₂ に対する許容差	バックアップリング　なし	バックアップリング　1 個	バックアップリング　2 個	運動用固定用 D₁とd₂ D₂とd₁の偏心量最　大	H ± 0.05	R 最大
25.0	25.3	0 -0.08	30.3	30.1	30.3	+0.08 0	4.3	5.6	7.3	0.08	2.4	0.5
30.0	30.3		35.3	35.1	35.3
35.0	35.3		40.3	40.1	40.3
40.0	40.3		45.3	45.1	45.3
45.0	45.3		50.3	50.1	50.3
50.0	50.3	0 -0.10	55.3	55.1	55.3	+0.10 0
55.0	55.3		60.3	60.1	60.3
60.0	60.3		65.3	65.1	65.3
65.0	65.3		70.3	70.1	70.3
70.0	70.3		75.3	75.1	75.3
75.0	75.3		80.3	80.1	80.3		4.8	5.6	7.3	0.08	2.4	0.5
80.0	80.3		85.3	85.1	85.3
85.0	85.3		90.3	90.1	90.3
90.0	90.3		95.3	95.1	95.3
95.0	95.3		100.3	100.1	100.3
100.0	100.3		105.3	105.1	105.3
105.0	105.3		110.3	110.1	110.3
110.0	110.3		115.3	115.1	115.3
115.0	115.3		120.3	120.1	120.3
120.0	120.3		125.3	125.1	125.3
125.0	125.3		130.3	130.1	130.3
130.0	130.3		135.3	135.1	135.3
135.0	135.3		140.3	140.1	140.3
140.0	140.3		145.3	145.1	145.3
145.0	145.3		150.3	150.1	150.3
22.4	22.7	0 -0.08	28.4	28.1	28.4	+0.08 0	4.7	6.0	7.8	0.08	2.7	0.7
24.0	24.3		30.0	29.7	30.0
25.0	25.3		31.0	30.7	31.0
26.0	26.3		32.0	31.7	32.0
28.0	28.3		34.0	33.7	34.0
30.0	30.3		36.0	35.7	36.0
31.5	31.8		37.5	37.2	37.5

開発秘話

Ｏリングには様々な規格や材質があり、それぞれ特徴が違っています。
その組み合わせを出来るだけ多くし、お客様のニーズに合う様に品揃えする為、研究開発しました。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

内径 d1

(mm)

太さ d2

(mm)

材質

材料の種類

呼び番号

RoHS?

最小発注数量

104.4	3.1	フッ素ゴム	4種D	31105	10	1個
134.4	3.1	フッ素ゴム	4種D	31135	10	1個
31.2	3.5	フッ素ゴム	4種D	35031	10	1個
35.2	3.5	フッ素ゴム	4種D	35035	10	1個
44.7	3.5	フッ素ゴム	4種D	35045	10	1個
59.6	3.5	ニトリルゴム	1種A	35060	10	1個
84.6	3.5	ニトリルゴム	2種	35085	10	1個

通常単価(税別) (税込単価)	通常出荷日

979円 ( 1,077円 )	9日目
1,245円 ( 1,370円 )	9日目
312円 ( 343円 )	9日目
356円 ( 392円 )	9日目
417円 ( 459円 )	9日目
159円 ( 175円 )	在庫品1日目当日出荷可能
542円 ( 596円 )	5日目

詳細情報

基本情報

基本情報

自動車工業規格Oリングのシリーズ。
【特長】
・Oリングは構造が単純にも関わらず、自封作用でシール性能が良好。
・高圧にも安定した密封性能を発揮。種類・サイズが豊富。
・取り付けのスペースがコンパクトですみ、装着が簡単。
・シールに方向性がないので両側からのシールが可能。
【用途】
・自動車工業規格だが、各種機械に。
・運動用、固定用で広範囲の用途に。
・使用条件次第で材質を選択できますので、広範囲の用途に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
Oリング JASO F404 1000番（運動用、固定用）
線径が違うシリーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Oリング JASO F404 3000番（運動用、固定用）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

外販装置付帯部品として使用

満足度：4.02020/08/26

外販装置用機構部品（シール用途）として必要各所に使用しています。信頼のおけるブランド力また、それに違わぬ性能と使い勝手を...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QJIS規格と同じものがあるのですか？

一部JIS規格P番とG番と共通品があります。
