武蔵オイルシール工業

Oリング JASO F404 1000番（運動用、固定用）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 116円～132円

税込単価: 128円～145円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

通常出荷日：在庫品1日目

自動車工業規格Oリングのシリーズ。【特長】・Oリングは構造が単純にも関わらず、...

種類
Oリング
規格
JASO F404(運動用、固定用）
太さ d2 (mm)
1.9

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

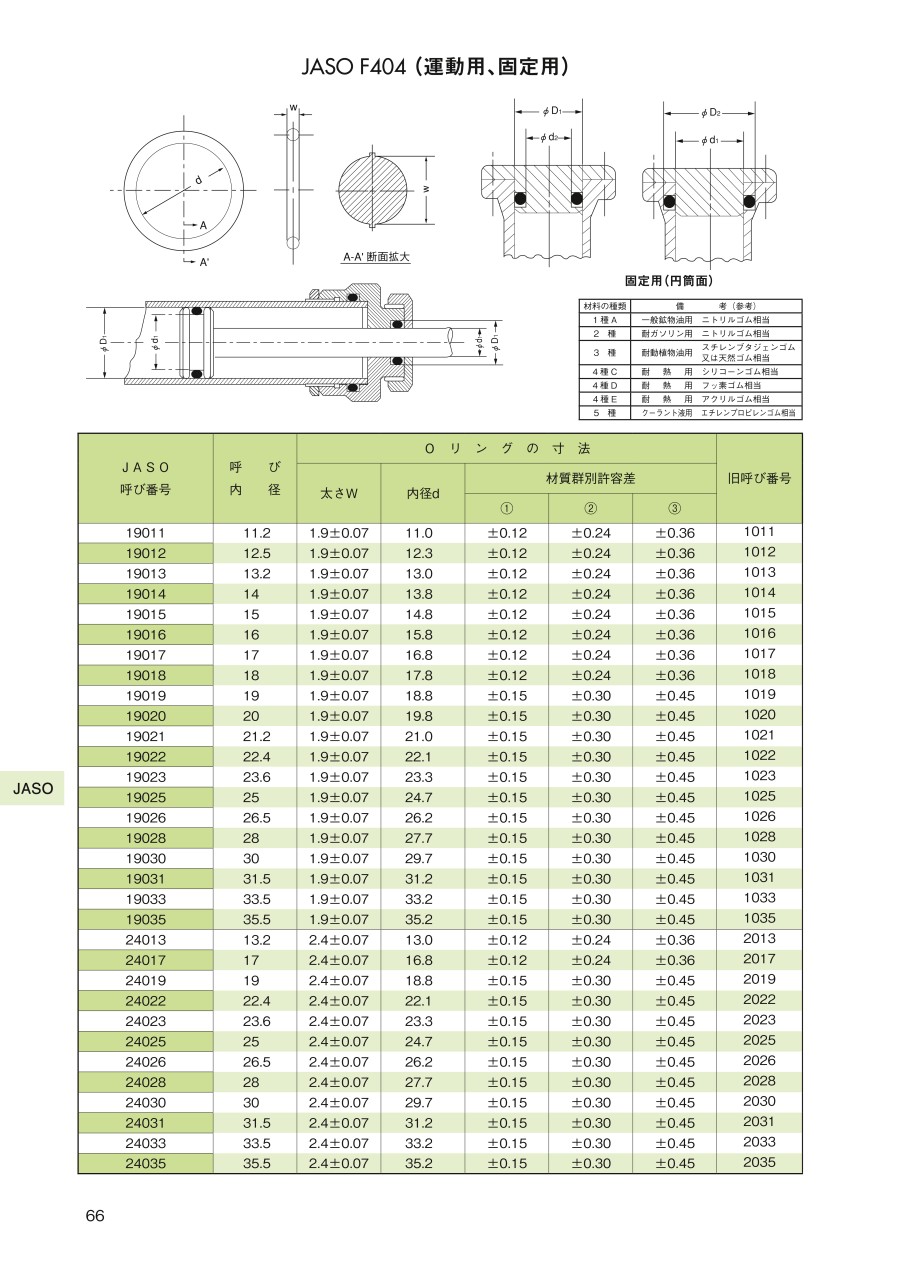

Oリング JASO F404 1000番（運動用、固定用）

寸法図1

寸法図2

固定用（円筒面）

材料の種類	備考(参考)
1種A	一般鉱物油用	ニトリルゴム相当
2種	耐ガソリン用	ニトリルゴム相当
3種	耐動植物油用	スチレンブタジェンゴム又は天然ゴム相当
4種C	耐熱用	シリコーンゴム相当
4種D	耐熱用	フッ素ゴム相当
4種E	耐熱用	アクリルゴム相当
5種	クーラント液用	エチレンプロピレンゴム相当

J A S O 呼び番号	呼び内径	Ｏリングの寸法			J I S 呼び番号	旧呼び番兮
J A S O 呼び番号	呼び内径	太さW	内径d		J I S 呼び番号	旧呼び番兮
19003	3	1.9 ± 0.07	2.8	±0.12	P 3	1003
19004	4		3.8		P 4	1004
19005	5		4.8		P 5	1005
19006	6		5.8		P 6	1006
19007	7		6.8		P 7	1007
19008	8		7.8		P 8	1008
19009	9		8.8		P 9	1009
19010	10		9.8		P 10	1010
19011	11.2		11.0			1011
19012	12.5		12.3			1012
19013	13.2		13.0			1013
19014	14		13.8			1014
19015	15		14.8			1015
19016	16		15.8			1016
19017	17		16.8			1017
19018	18		17.8			1018
19019	19		18.8	±0.15		1019
19020	20		19.8			1020
19021	21.2		21.0			1021
19022	22.4		22.1			1022
19023	23.6		23.3			1023
19025	25		24.7			1025
19026	26.5		26.2			1026
19028	28		27.7			1028
19030	30		29.7			1030
19031	31.5		31.2			1031
19033	33.5		33.2			1033
19035	35.5		35.2			1035

寸法図

内圧用

外圧用

バックアップリング1個の場合

バックアップリング2個の場合

4 種 C	下表の 3 倍
4 種 D	下表の 2 倍
4 種 E	下表の 3 倍
5　種	下表の 3 倍

※ この表に表した内径（d）の許容差は1種、2種及び3種のOリングに適用する。なお4種C、Dについては上の表による。

運動用・円筒面固定用・平面固定用・みぞ部の寸法
d₁ d₃	d₂	d₁、d₂ に対する許容差	D₁	D₂	D₃	D₁、D₂ に対する許容差	みぞ幅　G		+0.25 0	運動用固定用 D₁とd₂ D₂とd₁の偏心量最　大	H ± 0.05	R 最大
d₁ d₃	d₂	d₁、d₂ に対する許容差	D₁	D₂	D₃	D₁、D₂ に対する許容差	バックアップリング　なし	バックアップリング　1 個	バックアップリング　2 個	運動用固定用 D₁とd₂ D₂とd₁の偏心量最　大	H ± 0.05	R 最大
3	3.1	0 -0.05	6	5.9	6.3	+0.05 0	2.5	3.9	5.4	0.05	1.4	0.4
4	4.1		7	6.9	7.3
5	5.1		8	7.9	8.3
6	6.1		9	8.9	9.3
7	7.1		10	9.9	10.3
8	8.1		11	10.9	11.3
9	9.1		12	11.9	12.3
10	10.1		13	12.9	13.3
11.2	11.3	0 -0.06	14.2	14.1	14.4	+0.06 0
12.5	12.6		15.5	15.4	15.7
13.2	13.3		16.2	16.1	16.4
14	14.1		17	16.9	17.2
15	15.1		18	17.9	18.2
16	16.1		19	18.9	19.2
17	17.1		20	19.9	20.2
18	18.1		21	20.9	21.2
19	19.1		22	21.9	22.2
20	20.1		23	22.9	23.2
21.2	21.3		24.2	24.1	24.4
22.4	22.5	0 -0.08	25.4	25.3	25.5	+0.08 0
23.6	23.7		26.6	26.5	26.7
25	25.1		28	27.9	28.1
26.5	26.6		29.5	29.4	29.6
28	28.1		31	30.9	31.1
30	30.1		33	32.9	33.1
31.5	31.6		34.5	34.4	34.6
33.5	33.6		36.5	36.4	36.6
35.5	35.6		38.5	38.4	38.6
