絞り込み条件

未確定：候補が2型番あります。
武蔵オイルシール工業

Oリング GM 規格

Oリング GM 規格
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
344円～1,878円
税込単価
378円～2,066円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Oリング SO 固定用

武蔵オイルシール工業

Oリング SO 固定用
5
通常価格(税別)： 25円 (税込価格：28円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Oリング SS 規格

武蔵オイルシール工業

Oリング SS 規格
4.6
通常価格(税別)： 32円 (税込価格：35円)

通常出荷日：在庫品1日目

線径5mmのOリングのシリーズ。【特長】・Oリングは構造が単純にも関わらず、自...

詳細情報を確認する
未確定：候補が2型番あります。
数量：

商品情報

ISO（国際規格）一般工業用Oリング寸法表

内径d1太さd2の基準寸法及び許容差
基準寸法許容差±5.3±0.137.0±0.15
391±2.72D3910E3910
395±2.75D3950E3950
400±2.78D4000E4000
406±2.82 E4060
412±2.85 E4120
418±2.89 E4180
425±2.93 E4250
429±2.96 E4290
433±2.99 E4330
437±3.01 E4370
443±3.05 E4430
450±3.09 E4500
456±3.13 E4560
462±3.17 E4620
466±3.19 E4660
470±3.22 E4700
475±3.25 E4750
479±3.28 E4790
483±3.30 E4830
487±3.33 E4870
493±3.36 E4930
500±3.41 E5000
508±3.46 E5080
515±3.50 E5150
523±3.55 E5230
530±3.60 E5300
538±3.65 E5380
545±3.69 E5450
553±3.74 E5530
560±3.78 E5600
570±3.85 E5700
580±3.91 E5800
590±3.97 E5900
600±4.03 E6000
608±4.08 E6080
615±4.12 E6150
623±4.17 E6230
630±4.22 E6300
640±4.28 E6400
650±4.34 E6500
660±4.40 E6600
670±4.47 E6700

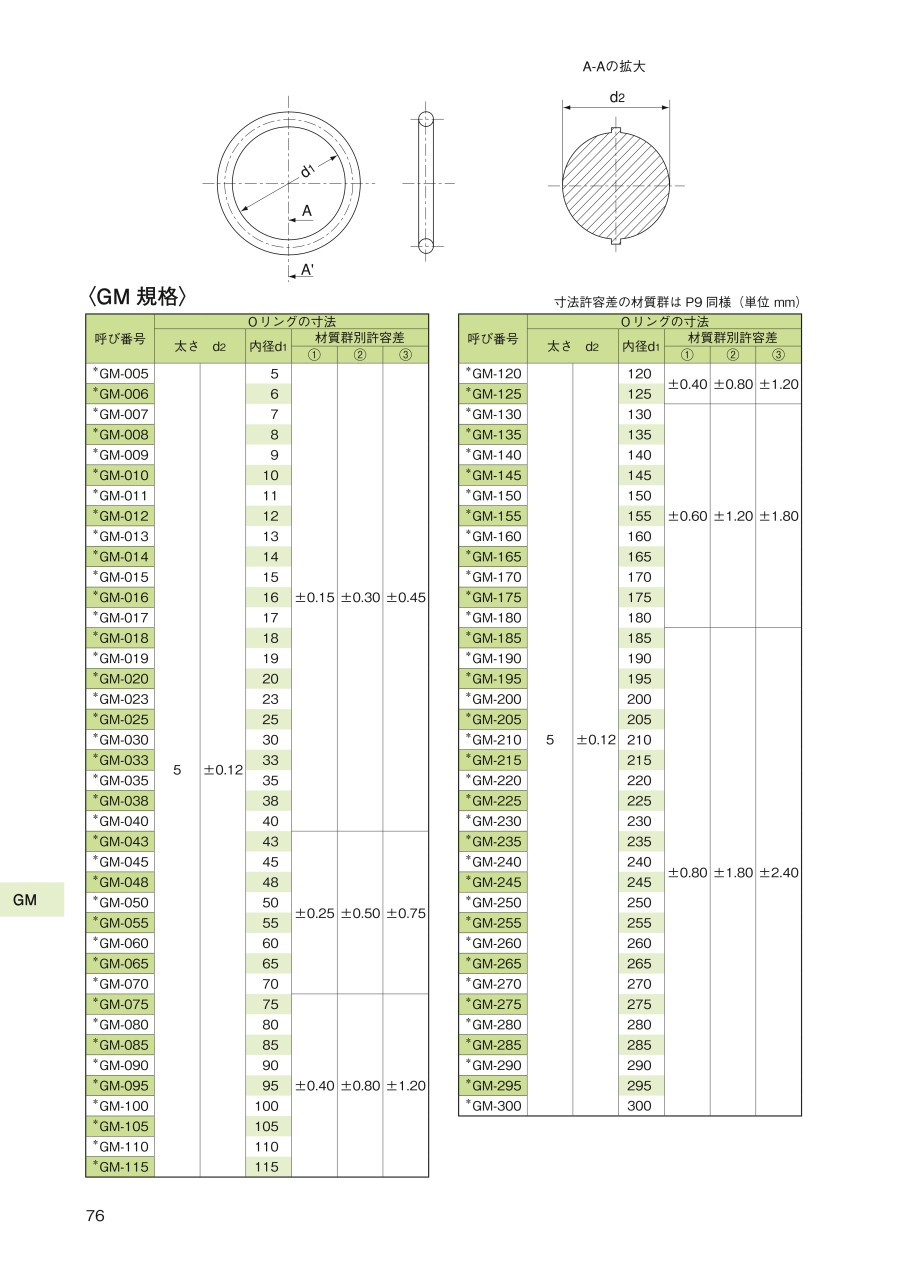

Oリング GM 規格

寸法図

寸法図

A-Aの拡大寸法図

A-Aの拡大寸法図

呼び番号Oリングの寸法
太さd2内径d1
GM-0055±0.125±0.15
GM-01010
GM-01515
GM-02020
GM-02525
GM-03030
GM-03535
GM-04040
GM-04545±0.25
GM-05050
GM-05555
GM-06060
GM-06565
GM-07070
GM-07575±0.40
GM-08080
GM-08585
GM-09090
GM-09595
GM-100100
GM-105105
GM-110110
GM-115115
GM-120120
GM-125125
GM-130130±0.60
GM-135135
GM-140140
GM-145145
GM-150150
GM-155155
GM-160160
GM-165165
GM-170170
GM-175175
GM-180180
GM-185185±0.80
GM-190190
GM-195195
GM-200200
GM-205205
GM-210210
GM-215215
GM-220220
GM-225225
GM-230230
GM-235235
GM-240240
GM-245245
GM-250250
GM-255255
GM-260260
GM-265265
GM-270270
GM-275275
GM-280280
GM-285285
GM-290290
GM-295295
GM-300300

開発秘話



Oリングには様々な規格や材質があり、それぞれ特徴が違っています。
その組み合わせを出来るだけ多くし、お客様のニーズに合う様に品揃えする為、研究開発しました。

型番リスト

表示件数
  • 1
    • 型番
    GM-070-4D
    GM-090-1A

    内径 d1

    (mm)

    材質

    材料の種類

    呼び番号

    		RoHS?最小発注数量
    70
    フッ素ゴム
    4種D
    GM-070
    10
    1個
    90
    ニトリルゴム
    1種A
    GM-090
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,878円
    ( 2,066円 )
    14日目
    344円
    ( 378円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    線径5mmのOリングのシリーズ。
    【特長】
    ・Oリングは構造が単純にも関わらず、自封作用でシール性能が良好。
    ・高圧にも安定した密封性能を発揮。
    ・低価格で種類・サイズが豊富。
    ・取り付けのスペースがコンパクトですみ、装着が簡単。
    ・シールに方向性がないので両側からのシールが可能。
    【用途】
    ・JIS規格には無いサイズで、各種機械に。
    ・使用条件次第で材質を選択できるので、運動用、固定用で広範囲の用途に。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Oリング GM 規格のレビュー
    5平均満足度：5.01件のレビュー
    普段使い
    5
    満足度：5.02018/07/31
    注文してからすぐに商品が届きました。使用しても特に問題はなく使用できました。
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    QGM規格は線径が5ｍｍだけですか？
    A
    はい。線径が5ｍｍの規格です。
