Oリング BR バックアップリング（四ふっ化エチレン樹脂製） JIS-B-2407
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が67型番あります。
商品情報
外形図
スパイラル
バイアスカット
エンドレス

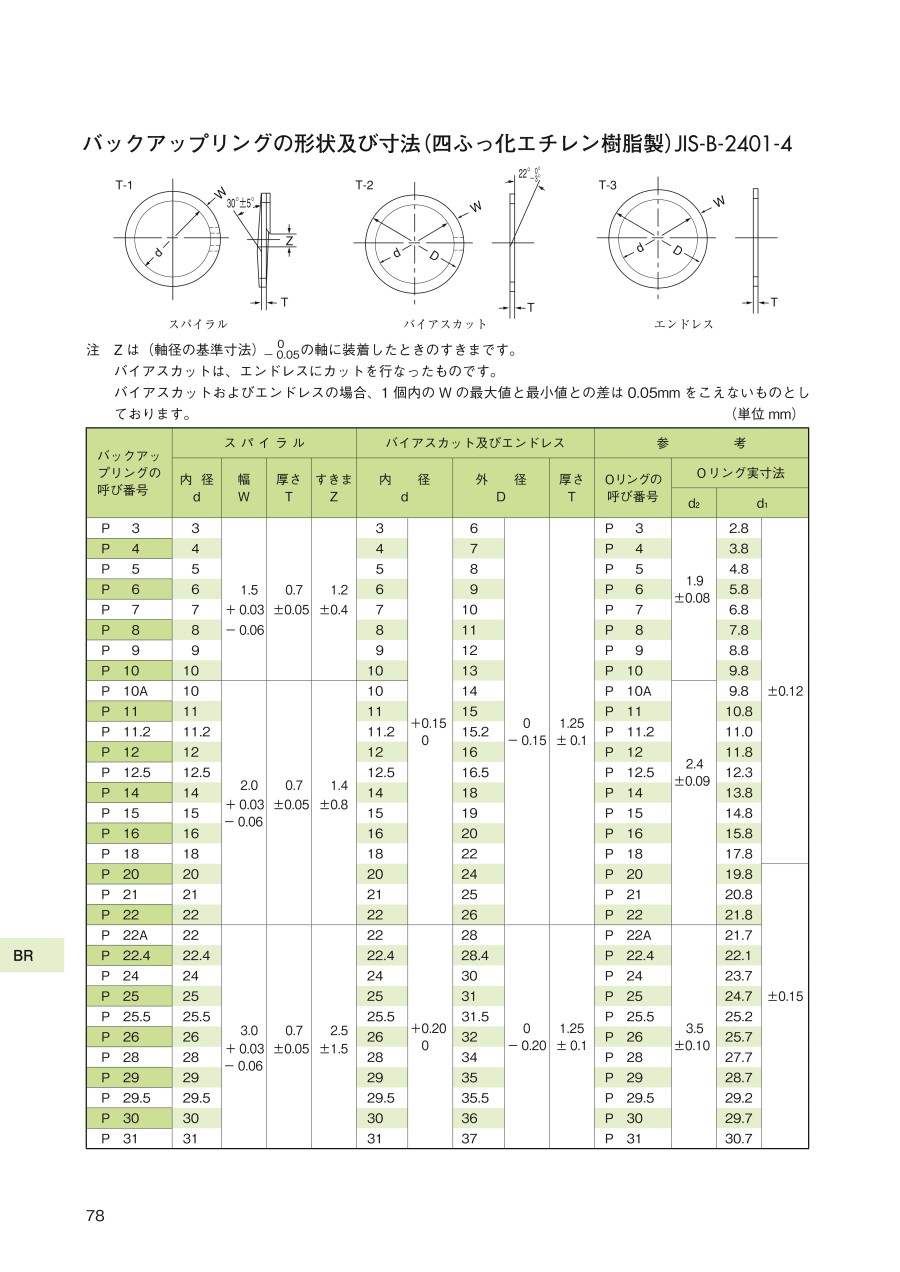

規格表
| バックアップリングの呼び番号 | スパイラル | バイアスカット及びエンドレス | 参考 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 d | 幅 W | 厚さ T | すきま Z | 内径 d | 外径 D | 厚さ T | Oリングの呼び番号 | Oリング実寸法 | |||||
| d2 | d1 | ||||||||||||
| P3 | 3 | 1.5 +0.03 -0.05 | 0.7 ±0.05 | 1.2 ±0.4 | 3 | +0.15 0 | 6 | 0 -0.15 | 1.25 ±0.1 | P3 | 1.9 ±0.07 | 2.8 | ±0.12 |
| P4 | 4 | 4 | 7 | P4 | 3.8 | ||||||||
| P5 | 5 | 5 | 8 | P5 | 4.8 | ||||||||
| P6 | 6 | 6 | 9 | P6 | 5.8 | ||||||||
| P7 | 7 | 7 | 10 | P7 | 6.8 | ||||||||
| P8 | 8 | 8 | 11 | P8 | 7.8 | ||||||||
| P9 | 9 | 9 | 12 | P9 | 8.8 | ||||||||
| P10 | 10 | 10 | 13 | P10 | 9.8 | ||||||||
| P10A | 10 | 2.0 +0.03 -0.05 | 0.7 ±0.05 | 1.4 ±0.8 | 10 | 14 | P10A | 2.4 ±0.07 | 9.8 | ||||
| P11 | 11 | 11 | 15 | P11 | 10.8 | ||||||||
| P11.2 | 11.2 | 11.2 | 15.2 | P11.2 | 11.0 | ||||||||
| P12 | 12 | 12 | 16 | P12 | 11.8 | ||||||||
| P12.5 | 12.5 | 12.5 | 16.5 | P12.5 | 12.3 | ||||||||
| P14 | 14 | 14 | 18 | P14 | 13.8 | ||||||||
| P15 | 15 | 15 | 19 | P15 | 14.8 | ||||||||
| P16 | 16 | 16 | 20 | P16 | 15.8 | ||||||||
| P18 | 18 | 18 | 22 | P18 | 17.8 | ||||||||
商品特長詳細
圧力方向とは反対側又は両方に圧力のある場合はOリングの両側に革又はふっ素樹脂製のバックアップリングを添装
- Zは（軸径の基準寸法）0～0.05の軸に装着したときのすきま。
- バイアスカットは、エンドレスにカットを行なったもの。
- バイアスカットおよびエンドレスの場合、1個内のWの最大値と最小値との差は0.05mmをこえないもの。
開発秘話
Ｏリングを高圧で使用する場合に必要とする製品で、Ｏリングとペアで使用する為、必ず必要とされる製品である事から開発しラインナップしました。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
429円 ( 472円 ) | 在庫品1日目当日出荷可能 |
426円 ( 469円 ) | 在庫品1日目当日出荷可能 |
512円 ( 563円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
679円 ( 747円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
209円 ( 230円 ) | 14日目 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
187円 ( 206円 ) | 在庫品1日目当日出荷可能 |
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
206円 ( 227円 ) | 在庫品1日目当日出荷可能 |
206円 ( 227円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
289円 ( 318円 ) | 在庫品1日目当日出荷可能 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
199円 ( 219円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
392円 ( 431円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
403円 ( 443円 ) | 在庫品1日目当日出荷可能 |
679円 ( 747円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高圧時にOリングのはみ出しを抑えるPTFE製リング。
【特長】
・PTFE（四ふっ化エチレン樹脂）でできており、優れた耐液性を持つ
・構造が単純にも関わらず、自封作用でシール性能が良好である
・高圧にも安定した密封性能を発揮します
・低価格で種類・サイズが豊富である
・取り付けのスペースがコンパクトですみ、装着が簡単である
・シールに方向性がないので両側からのシールが可能である
【用途】
・高圧力でOリングを使用する箇所に、Oリングのはみ出し防止として
・材質がPTFEのため、各種液体に対応でき、使用可能温度が-60～+220℃と広い範囲に
