Oリングパッキン（油圧用）AN-6227

Name: Oリングパッキン（油圧用）AN-6227
Brand: 武蔵オイルシール工業
SKU: 221000616839
Rating: 5 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 14円～1,699円

税込単価: 15円～1,869円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

AS568（ARP568）Oリング（パッキンおよびガスケット）

4.6

通常価格(税別)： 11円 (税込価格：12円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

Oリング P 運動用・固定用（円筒面）

4.6

通常価格(税別)： 13円 (税込価格：14円)

通常出荷日：在庫品1日目

【特長】・Oリングは構造が単純にも関わらず、自封作用でシール性能が良好。・高圧...

詳細情報を確認する

種類
Oリング
規格
6227航空機用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が181型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

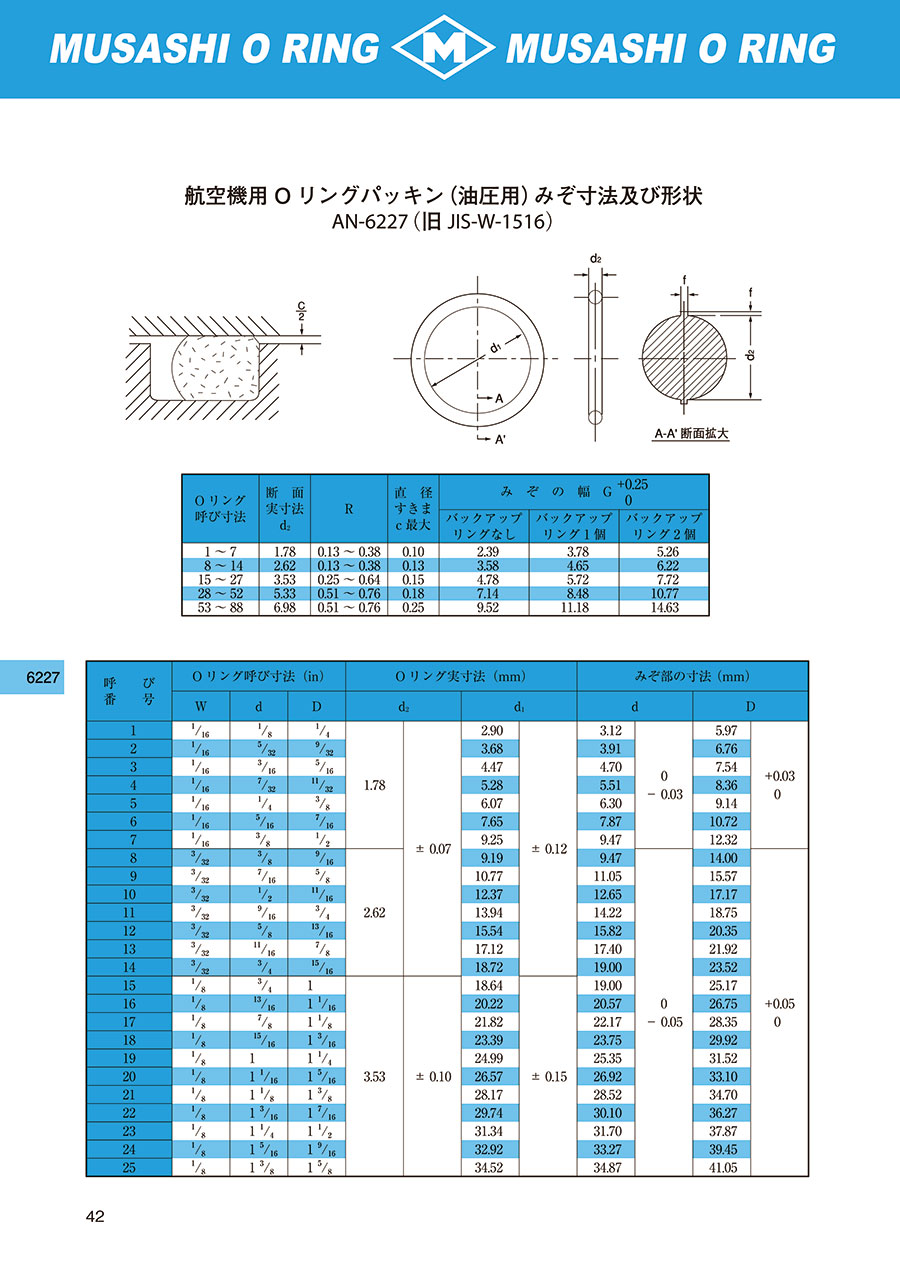

航空機用Oリングパッキン（油圧用）

寸法図1

寸法図2

O リング呼び寸法	断面実寸法 d₂	R	直　径すきま c 最大	み　ぞ　の　幅　G		+0.25 0
O リング呼び寸法	断面実寸法 d₂	R	直　径すきま c 最大	バックアップリングなし	バックアップリング 1 個	バックアップリング 2 個
1～7	1.78	0.13～0.38	0.10	2.39	3.78	5.26
8～14	2.62	0.13～0.38	0.13	3.58	4.65	6.22
15～27	3.53	0.25～0.64	0.15	4.78	5.72	7.72
28～52	5.33	0.51～0.76	0.18	7.14	8.48	10.77
53～88	6.98	0.51～0.76	0.25	9.52	11.18	14.63

呼び番号	O リング呼び寸法(in)			O リング実寸法(mm)				みぞ部の寸法 (mm)
呼び番号	W	d	D	d₂		d₁		d		D
1	1/16	1/8	1/4	1.78	±0.07	2.90	±0.12	3.12	0 -0.03	5.97	+0.03 0
2	1/16	5/32	9/32			3.68		3.91		6.76
3	1/16	3/16	5/16			4.47		4.70		7.54
4	1/16	7/32	11/32			5.28		5.51		8.36
5	1/16	1/4	3/8			6.07		6.30		9.14
6	1/16	5/16	7/16			7.65		7.87		10.72
7	1/16	3/8	1/2			9.25		9.47		12.32
8	3/32	3/8	9/16	2.62		9.19		9.47	0 -0.05	14.00	+0.05 0
9	3/32	7/16	5/8			10.77		11.05		15.57
10	3/32	1/2	11/16			12.37		12.65		17.17
11	3/32	9/16	3/4			13.94		14.22		18.75
12	3/32	5/8	13/16			15.54		15.82		20.35
13	3/32	11/16	7/8			17.12		17.40		21.92
14	3/32	3/4	15/16			18.72		19.00		23.52
15	1/8	3/4	1	3.53	±0.10	18.64	±0.15	19.00		25.17
16	1/8	13/16	1 1/16			20.22		20.57		26.75
17	1/8	7/8	1 1/8			21.82		22.17		28.35
18	1/8	15/16	1 3/16			23.39		23.75		29.92
19	1/8	1	1 1/4			24.99		25.35		31.52
20	1/8	1 1/16	1 5/16			26.57		26.92		33.10
21	1/8	1 1/8	1 3/8			28.17		28.52		34.70
22	1/8	1 3/16	1 7/16			29.74		30.10		36.27
23	1/8	1 1/4	1 1/2			31.34		31.70		37.87
24	1/8	1 5/16	1 9/16			32.92		33.27		39.45
25	1/8	1 3/8	1 5/8			34.52		34.87		41.05

呼び番号	O リング呼び寸法(in)			O リング実寸法(mm)				みぞ部の寸法(mm)
呼び番号	W	d	D	d₂		d₁		d		D
26	1/8	1 7/16	1 11/16	3.53	±0.10	36.09	±0.15	36.45	0 -0.05	42.62	+0.05 0
27	1/8	1 1/2	1 3/4	3.53	±0.10	37.69	±0.15	38.05		44.22
28	3/16	1 1/2	1 7/8	5.33	±0.12	37.46	±0.25	38.05		47.50
29	3/16	1 5/8	2			40.64		41.22		50.67
30	3/16	1 3/4	2 1/8			43.82		44.40		53.85
31	3/16	1 7/8	2 1/4			46.99		47.57		57.02
32	3/16	2	2 3/8			50.16		50.75		60.20
33	3/16	2 1/8	2 1/2			53.34		53.92		63.37
34	3/16	2 1/4	2 5/8			56.52		57.10		66.55
35	3/16	2 3/8	2 3/4			59.69		60.27		69.72
36	3/16	2 1/2	2 7/8			62.86		63.45		72.90
37	3/16	2 5/8	3			66.04		66.62		76.07
38	3/16	2 3/4	3 1/8			69.22	±0.38	69.80		79.25
39	3/16	2 7/8	3 1/4			72.39		72.97		82.42
40	3/16	3	3 3/8			75.36		76.12		85.57
41	3/16	3 1/8	3 1/2			78.74		79.30		88.75
42	3/16	3 1/4	3 5/8			81.92		82.47		91.92
43	3/16	3 3/8	3 3/4			85.09		85.65		95.10
44	3/16	3 1/2	3 7/8			88.26		88.82		98.27
45	3/16	3 5/8	4			91.44		92.00		101.45
46	3/16	3 3/4	4 1/8			94.62		95.17		104.62
47	3/16	3 7/8	4 1/4			97.79		98.35		107.80
48	3/16	4	4 3/8			100.96		101.52		110.97
49	3/16	4 1/8	4 1/2			104.14		104.70		114.15
50	3/16	4 1/4	4 5/8			107.32		107.87		117.32
51	3/16	4 3/8	4 3/4			110.49		111.05		120.50
52	3/16	4 1/2	4 7/8			113.66		114.22		123.67
53	1/4	4 5/8	5 1/8	6.98	±0.15	116.84		117.40	0 -0.08	129.51	+0.08 0
54	1/4	4 3/4	5 1/4			120.02		120.57		132.69
55	1/4	4 7/8	5 3/8			123.19		123.75		135.86
56	1/4	5	5 1/2			126.36		126.92		139.04
57	1/4	5 1/8	5 5/8			129.54	±0.58	130.10		142.21
58	1/4	5 1/4	5 3/4			132.72		133.29		145.39
59	1/4	5 3/8	5 7/8			135.89		136.45		148.56
60	1/4	5 1/2	6			139.06		139.62		151.74
61	1/4	5 5/8	6 1/8			142.24		142.80		154.91
62	1/4	5 3/4	6 1/4			145.42		145.97		158.09
63	1/4	5 7/8	6 3/8			148.59		149.15		161.26
64	1/4	6	6 1/2			151.76		152.32		164.44
65	1/4	6 1/4	6 3/4			158.12		158.67		170.79
66	1/4	6 1/2	7			164.46		165.02		177.14
67	1/4	6 3/4	7 1/4			170.82		171.37		183.49
68	1/4	7	7 1/2			177.16		177.72		189.84
69	1/4	7 1/4	7 3/4	6.98	±0.15	183.52	±0.76	184.07	0 -0.08	196.19	+0.08 0
70	1/4	7 1/2	8			189.86		190.42		202.54
71	1/4	7 3/4	8 1/4			196.22		196.77		208.89
72	1/4	8	8 1/2			202.56		203.12		215.24
73	1/4	8 1/2	9			215.26		215.82		227.94
74	1/4	9	9 1/2			227.96		228.52		240.64
75	1/4	9 1/2	10			240.66		241.22		253.34
76	1/4	10	10 1/2			253.36		253.92		266.04
77	1/4	10 1/2	11			266.06		266.62		278.74
78	1/4	11	11 1/2			278.76		279.32		291.44
79	1/4	11 1/2	12			291.46		292.02		304.14
80	1/4	12	12 1/2			304.16		304.72		316.84
81	1/4	12 1/2	13			316.86		317.42		329.54
82	1/4	13	13 1/2			329.56		330.12		342.24
83	1/4	13 1/2	14			342.26		342.82		354.94
84	1/4	14	14 1/2			354.96		355.52		367.64
85	1/4	14 1/2	15			367.66		368.22		380.34
86	1/4	15	15 1/2			380.36		380.92		393.04
87	1/4	15 1/2	16			393.06		393.62		405.74
88	1/4	4 1/2	5			113.66	±0.38	114.22		126.34

開発秘話

Ｏリングには様々な規格や材質があり、それぞれ特徴が違っています。
その組み合わせを出来るだけ多くし、お客様のニーズに合う様に品揃えする為、研究開発しました。

型番リスト

表示件数

型番

内径 d1

(mm)

太さ d2

(mm)

材質

材料の種類

呼び番号

RoHS?

最小発注数量

2.9	1.78	ニトリルゴム	1種A	1	10	10個
2.9	1.78	ニトリルゴム	1種B	1	10	1個
3.68	1.78	ニトリルゴム	1種A	2	10	10個
3.68	1.78	ニトリルゴム	1種B	2	10	1個
3.68	1.78	シリコーンゴム	4種C	2	10	1個
3.68	1.78	フッ素ゴム	4種D	2	10	1個
4.47	1.78	ニトリルゴム	1種A	3	10	10個
4.47	1.78	ニトリルゴム	1種B	3	10	1個
5.28	1.78	ニトリルゴム	1種A	4	10	10個
5.28	1.78	ニトリルゴム	1種B	4	10	1個
6.07	1.78	ニトリルゴム	1種A	5	10	10個
6.07	1.78	ニトリルゴム	1種B	5	10	1個
7.65	1.78	ニトリルゴム	1種A	6	10	10個
7.65	1.78	ニトリルゴム	1種B	6	10	1個
9.25	1.78	ニトリルゴム	1種A	7	10	10個
9.25	1.78	ニトリルゴム	1種B	7	10	1個
9.19	2.62	ニトリルゴム	1種A	8	10	10個
9.19	2.62	ニトリルゴム	1種B	8	10	1個
9.19	2.62	フッ素ゴム	4種D	8	10	1個
10.77	2.62	ニトリルゴム	1種A	9	10	10個
10.77	2.62	ニトリルゴム	1種B	9	10	1個
12.37	2.62	ニトリルゴム	1種A	10	10	10個
12.37	2.62	ニトリルゴム	1種B	10	10	1個
13.94	2.62	ニトリルゴム	1種A	11	10	10個
13.94	2.62	ニトリルゴム	1種B	11	10	1個
15.54	2.62	ニトリルゴム	1種A	12	10	10個
15.54	2.62	ニトリルゴム	1種B	12	10	1個
15.54	2.62	フッ素ゴム	4種D	12	10	1個
17.12	2.62	ニトリルゴム	1種A	13	10	10個
17.12	2.62	ニトリルゴム	1種B	13	10	1個
17.12	2.62	シリコーンゴム	4種C	13	10	1個
17.12	2.62	フッ素ゴム	4種D	13	10	1個
18.72	2.62	ニトリルゴム	1種A	14	10	10個
18.72	2.62	ニトリルゴム	1種B	14	10	1個
18.72	2.62	フッ素ゴム	4種D	14	10	1個
18.64	3.53	ニトリルゴム	1種A	15	10	10個
18.64	3.53	ニトリルゴム	1種B	15	10	1個
18.64	3.53	フッ素ゴム	4種D	15	10	1個
20.22	3.53	ニトリルゴム	1種A	16	10	10個
20.22	3.53	ニトリルゴム	1種B	16	10	1個
20.22	3.53	フッ素ゴム	4種D	16	10	1個
21.82	3.53	ニトリルゴム	1種A	17	10	10個
21.82	3.53	ニトリルゴム	1種B	17	10	1個
23.39	3.53	ニトリルゴム	1種A	18	10	10個
23.39	3.53	ニトリルゴム	1種B	18	10	1個
24.99	3.53	ニトリルゴム	1種A	19	10	10個
24.99	3.53	ニトリルゴム	1種B	19	10	1個
26.57	3.53	ニトリルゴム	1種A	20	10	10個
26.57	3.53	ニトリルゴム	1種B	20	10	1個
28.17	3.53	ニトリルゴム	1種A	21	10	10個
28.17	3.53	ニトリルゴム	1種B	21	10	1個
29.74	3.53	ニトリルゴム	1種A	22	10	10個
29.74	3.53	ニトリルゴム	1種B	22	10	1個
31.34	3.53	ニトリルゴム	1種A	23	10	10個
31.34	3.53	ニトリルゴム	1種B	23	10	1個
32.92	3.53	ニトリルゴム	1種A	24	10	10個
32.92	3.53	ニトリルゴム	1種B	24	10	1個
34.52	3.53	ニトリルゴム	1種A	25	10	10個
34.52	3.53	ニトリルゴム	1種B	25	10	1個
36.09	3.53	ニトリルゴム	1種A	26	10	10個

通常単価(税別) (税込単価)	通常出荷日

15円 ( 17円 )	7日目
80円 ( 88円 )	7日目
18円 ( 20円 )	17日目
80円 ( 88円 )	7日目
93円 ( 102円 )	7日目
74円 ( 81円 )	7日目
15円 ( 17円 )	7日目
80円 ( 88円 )	7日目
15円 ( 17円 )	7日目
87円 ( 96円 )	7日目
16円 ( 18円 )	10日目
87円 ( 96円 )	7日目
16円 ( 18円 )	14日目
87円 ( 96円 )	7日目
14円 ( 15円 )	14日目
87円 ( 96円 )	7日目
19円 ( 21円 )	7日目
87円 ( 96円 )	7日目
86円 ( 95円 )	14日目
21円 ( 23円 )	7日目
67円 ( 74円 )	14日目
21円 ( 23円 )	7日目
87円 ( 96円 )	7日目
24円 ( 26円 )	7日目
87円 ( 96円 )	7日目
24円 ( 26円 )	7日目
67円 ( 74円 )	14日目
115円 ( 127円 )	7日目
24円 ( 26円 )	7日目
87円 ( 96円 )	7日目
112円 ( 123円 )	7日目
134円 ( 147円 )	7日目
24円 ( 26円 )	7日目
80円 ( 88円 )	7日目
134円 ( 147円 )	14日目
49円 ( 54円 )	7日目
80円 ( 88円 )	7日目
197円 ( 217円 )	14日目
49円 ( 54円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	14日目
236円 ( 260円 )	14日目
51円 ( 56円 )	7日目
80円 ( 88円 )	7日目
51円 ( 56円 )	7日目
80円 ( 88円 )	7日目
55円 ( 61円 )	7日目
73円 ( 80円 )	7日目
55円 ( 61円 )	7日目
87円 ( 96円 )	7日目
55円 ( 61円 )	7日目
96円 ( 106円 )	7日目
57円 ( 63円 )	7日目
104円 ( 114円 )	7日目
62円 ( 68円 )	7日目
110円 ( 121円 )	7日目
64円 ( 70円 )	7日目
110円 ( 121円 )	7日目
64円 ( 70円 )	7日目
129円 ( 142円 )	7日目
68円 ( 75円 )	7日目

基本情報

基本情報

【特長】
・Oリングは構造が単純にも関わらず、自封作用でシール性能が良好。
・高圧にも安定した密封性能を発揮。
・種類・サイズが豊富。
・取り付けのスペースがコンパクトですみ、装着が簡単。
・シールに方向性がないので両側からのシールが可能。
【用途】
・使用条件次第で材質を選択できるので、運動用、固定用で広範囲の用途に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
AS568（ARP568）Oリング（パッキンおよびガスケット）
同じ線径で共通寸法や寸法違いが多くあります。
武蔵オイルシール工業
Oリング KS（運動用、円筒面固定用）
AN6227より少し線径が太くなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Oリングパッキン（油圧用）AN-6227のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

部品の密封用

満足度：5.02022/01/27

小さい部品の流体密封用に探していたところ、ちょうどいいサイズがあり助かりました。

0人が参考にしています。

油圧バルブ用

満足度：5.02020/08/29

様々な種類があり納期も早く値段的にもお手頃なので重宝しています。

0人が参考にしています。

補修用

満足度：5.02018/07/05

少量で販売して頂けるので非常に助かります。仕様が詳細に表示されているので選びやすいです。勿論何の問題もなく使用できま...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q航空機用となってますが、航空機以外にも使用できるのですか？

出来ます。Oリングは溝寸法や材質で色々組み合わせて選定出来ますので、各種機械に使用さ江れています。

この商品を見た人は、こんな商品も見ています

	今見ている商品 Oリングパッキン（油圧用）AN-6227	AN6227番 (運動用・円筒面固定用Οリング油圧用）	Oリングガスケット（油圧用）AN-6230	Oリング NOK WEXシリーズ（水用Oリングシリーズ：固定用、運動用）	Oリング P 運動用・固定用（円筒面）	固定用OリングGシリーズ
メーカー	武蔵オイルシール工業	ＳＵＮＣＯ	武蔵オイルシール工業	NOK	武蔵オイルシール工業	日近
通常価格	14円-	1,040円 -	74円 -	76円 -	13円 -	52円 -
通常出荷日	在庫品1日目〜	2日目〜	5日目〜	在庫品1日目	在庫品1日目〜	4日目〜
種類	Oリング	Oリング	Oリング	Oリング	Oリング	Oリング
規格	6227航空機用	AS(運動用)	6230航空機用	P(固定用、運動用)	P運動用・固定用	G(固定用)
