武蔵オイルシール工業

シールワッシャ TWS-A型（通しボルト用）【10個入り】

Name: シールワッシャ TWS-A型（通しボルト用）【10個入り】
Brand: 武蔵オイルシール工業
SKU: 221000616828
Rating: 4.6 (3 reviews)

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 985円～3,453円

税込単価: 1,084円～3,798円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

シールワッシャ SWS-A型（頭付ボルト用内径締め代なしタイプ）

4.5

通常価格(税別)： 864円 (税込価格：950円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

シールワッシャ SW-A型（頭付ボルト用内径締め代なしタイプ）

通常価格(税別)： 955円 (税込価格：1,051円)

通常出荷日：在庫品1日目

ネジ部のシールが簡単にできるワッシャー。（TWS-A型）【特長】・締め付け箇所...

詳細情報を確認する

種類
シールワッシャ
金属環材料
SUS304
入り数 (個)
10

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

シールワッシャ

優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れている。
取付が簡単で作業性に優れている。
パッキング部がリップ構造になっておりシール性に優れている。
従来の銅パッキン等に比べ取付面が多少粗くても使用できる。

寸法

穴径

寸法図

品番	適用穴径最大φ	呼び径φ	内径φd	外径φD	厚みt	最大締め付けトルク N-cm(Kgf—cm)
TWS4X9-A	4.3	4	3.3	9.0	1.0	637(65)
TWS5X9-A	5.3	5	4.3	9.0	1.0	882(90)
TWS6X10-A	6.3	6	5.3	10.0	1.2	1,323(135)
TWS8X14-A	8.4	8	7.3	14.0	1.6	2,352(240)
TWS10X17-A	10.4	10	9.3	17.0	1.6	4,116(420)
TWS12X21-A	12.4	12	10.5	21.0	2.0	6,762(690)
TWS14X23-A	15.0	14	12.5	23.0	2.0	10,290(1,050)
TWS16X26-A	17.0	16	14.5	26.0	2.0	13,720(1,400)
TWS18X27-A	19.0	18	16.5	27.0	2.0	21,560(2,200)
TWS20X32-A	21.0	20	18.5	32.0	2.3	31,360(3,200)
TWS22X35-A	23.0	22	20.5	35.0	2.3	43,120(4,400)
TWS24X38-A	25.0	24	22.5	38.0	2.3	53,900(5,500)

TWS型使用の場合は上図の様にテーパー加工してください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

呼び番号

適用ねじ径

外径ΦD

(mm)

RoHS?

最小発注数量

4	M4	9	10	1パック 10個入り
5	M5	9	10	1パック 10個入り
8	M8	14	10	1パック 10個入り
10	M10	17	10	1パック 10個入り
12	M12	21	10	1パック 10個入り
14	M14	23	10	1パック 10個入り
16	M16	26	10	1パック 10個入り
18	M18	27	10	1パック 10個入り
20	M20	32	10	1パック 10個入り
22	M22	35	10	1パック 10個入り
24	M24	38	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

1,075円 ( 1,183円 )	在庫品1日目当日出荷可能
985円 ( 1,084円 )	在庫品1日目当日出荷可能
1,346円 ( 1,481円 )	在庫品1日目当日出荷可能
1,481円 ( 1,629円 )	在庫品1日目当日出荷可能
1,734円 ( 1,907円 )	在庫品1日目当日出荷可能
1,815円 ( 1,997円 )	在庫品1日目当日出荷可能
1,789円 ( 1,968円 )	在庫品1日目当日出荷可能
1,789円 ( 1,968円 )	13日目
3,096円 ( 3,406円 )	在庫品1日目当日出荷可能
3,364円 ( 3,700円 )	在庫品1日目当日出荷可能
3,453円 ( 3,798円 )	13日目

詳細情報

基本情報

基本情報

ネジ部のシールが簡単にできるワッシャー。（TWS-A型）
【特長】
・締め付け箇所からの液体の漏れや異物の侵入を完全に防止可能。
・優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れている。
・シール材等に比べ取り付けが簡単で作業性が向上。
・パッキング部がリップ構造になっておりシール性に優れている。
【用途】
・ネジ部から内部の漏れ防止、ネジ部へ外部からの侵入防止に。
・通しボルト使用箇所に。
・防水仕様や錆の発生が心配な箇所に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

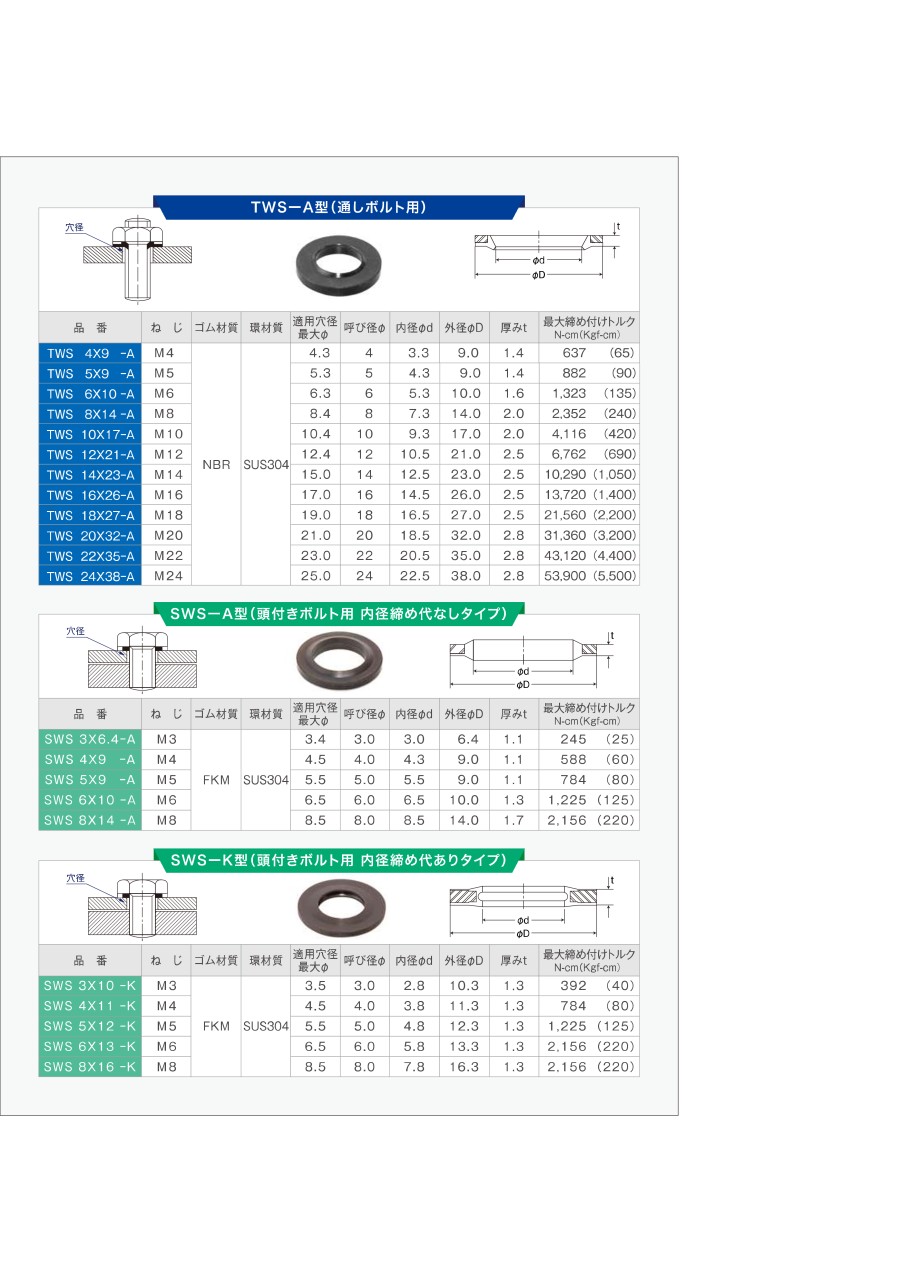

カタログ

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
シールワッシャ SWS-K型（頭付ボルト用内径締め代ありタイプ）
頭付ボルトに使用する規格です.
武蔵オイルシール工業
シールワッシャ SWS-A型（頭付ボルト用内径締め代なしタイプ）
頭付ボルトに使用する規格です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シールワッシャ TWS-A型（通しボルト用）のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

屋外ロボットのねじ部シール材

満足度：5.02021/11/11

ねじに接合して利用する際、ゴムだけのシールワッシャーと対比して本部品は強度があり、トルクをかける事が可能なため安心して利...もっと読む

0人が参考にしています。

カバー等の取付部に使っています

満足度：4.02019/12/10

当社で設計、開発したオリジナル製品に使用しています。製品は高い防水性、防塵性が要求されるため、カバー等の取付部に使用して...もっと読む

0人が参考にしています。

隔壁ユニオン用シール

満足度：5.02018/12/10

制御盤で使用している隔壁ユニオンのシールとして使用しております。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q水のシール出来ますか？

防水に使用できます。環がSUSで出来ているので、外から水かかかる場合も使用可能です。

Q頭付きボルトに使用出来ますか？

使用できません。頭付きボルト用SWSをご使用ください。
