武蔵オイルシール工業

シールワッシャ SW-N型（頭付ボルト用内径締め代なしタイプ）【10個入り】

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 869円～1,970円

税込単価: 956円～2,167円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

通常出荷日：在庫品1日目

ネジ部のシールが簡単にできるワッシャー。（SW-N型）【特長】・締め付け箇所か...

種類
シールワッシャ
金属環材料
SPCC
入り数 (個)
10

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

シールワッシャ

シールワッシャ SW-N型

優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れている。
取付が簡単で作業性に優れている。
パッキング部がリップ構造になっておりシール性に優れている。
従来の銅パッキン等に比べ取付面が多少粗くても使用可能。

寸法図・表

寸法図1

寸法図2

品番	適用穴径最大φ	呼び径φ	内径φd	外径φD	厚みt	最大締め付けトルク N-cm(Kgf-cm)
SW3×6.4-N	3.4	3.0	3.1	6.4	1.0	245(25)
SW4×7.2-N	4.5	4.0	4.1	7.2	1.0	392(40)
SW4×9-N	4.2	4.0	4.6	9.0	1.0	588(60)
SW6×11-N	6.2	6.0	6.6	11.0	1.0	1,225(125)
SW8×13-N	8.2	8.0	8.6	13.0	1.0	2,156(220)
SW10×17-N	10.2	10.0	10.7	17.0	1.5	3,724(380)
SW11×18-N	11.2	11.0	11.8	18.1	1.5	3,824(390)
SW12×19-N	12.2	12.0	12.7	19.0	1.5	6,174(630)
SW16×23-N	16.2	16.0	16.7	23.0	1.5	12,740(1300)
SW18×27-N	18.2	18.0	18.7	27.0	2.0	19,600(2000)
SW20×29-N	20.2	20.0	20.7	29.0	2.0	28,420(2900)
SW22×31-N	22.2	22.0	22.7	31.0	2.0	39,200(4000)
SW24×33-N	24.2	24.0	24.7	33.0	2.0	49,000(5000)

開発秘話

螺子、ボルト部のシールをするのに、従来の手間のかかる方法で作業していた現場から、簡単に出来ないかとの声から開発しました。
作業の工数削減が大幅に出来、コストダウンに繋がる様に研究しました。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

呼び番号

適用ねじ径

外径ΦD

(mm)

RoHS?

最小発注数量

3	M3	6.4	10	1パック 10個入り
4	M4	7.2	10	1パック 10個入り
4	M4	9	10	1パック 10個入り
6	M6	11.0	10	1パック 10個入り
8	M8	13.0	10	1パック 10個入り
10	M10	17	10	1パック 10個入り
11	M11	18.1	10	1パック 10個入り
12	M12	19.0	10	1パック 10個入り
16	M16	23	10	1パック 10個入り
18	M18	27	10	1パック 10個入り
20	M20	29.0	10	1パック 10個入り
22	M22	31.0	10	1パック 10個入り
24	M24	33.0	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

955円 ( 1,051円 )	在庫品1日目当日出荷可能
869円 ( 956円 )	在庫品1日目当日出荷可能
1,042円 ( 1,146円 )	在庫品1日目当日出荷可能
955円 ( 1,051円 )	7日目
1,017円 ( 1,119円 )	7日目
1,274円 ( 1,401円 )	7日目
1,404円 ( 1,544円 )	7日目
1,530円 ( 1,683円 )	7日目
1,763円 ( 1,939円 )	7日目
1,657円 ( 1,823円 )	7日目
1,866円 ( 2,053円 )	7日目
1,918円 ( 2,110円 )	7日目
1,970円 ( 2,167円 )	7日目

詳細情報

基本情報

基本情報

ネジ部のシールが簡単にできるワッシャー。（SW-N型）
【特長】
・締め付け箇所からの液体の漏れや異物の侵入を完全に防止可能。
・優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れている。
・シール材等に比べ取り付けが簡単で作業性が向上。
・パッキング部がリップ構造になっておりシール性に優れている。
【用途】
・ネジ部から内部の漏れ防止に。
・ネジ部へ外部からの侵入防止に。
・内径に締め代がないので、簡単にボルトへ通さなさればならない作業に。

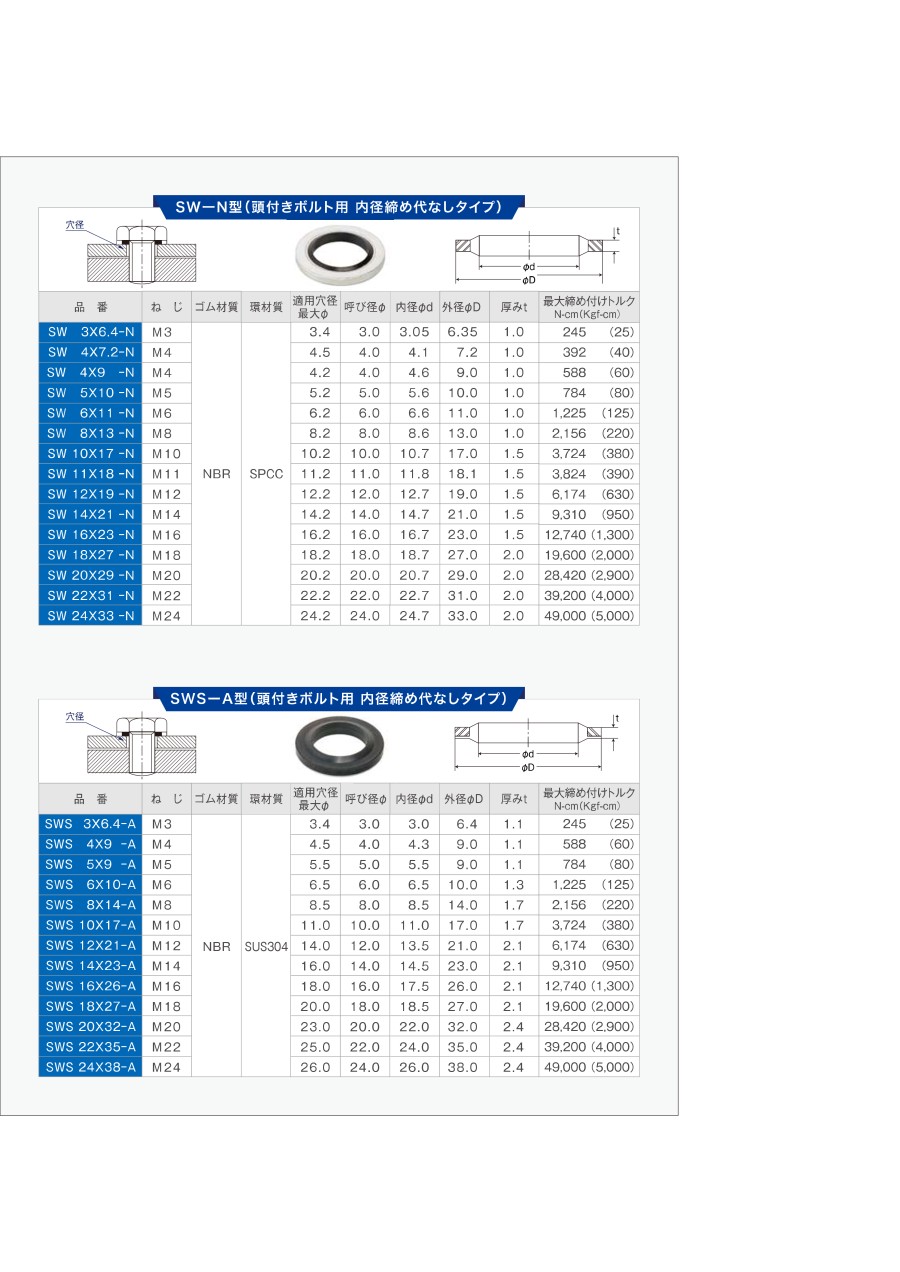

カタログ

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
シールワッシャ SWS-N型（頭付ボルト用内径締め代なしタイプ）
SW-N型と形状は同じですが、錆が発生する可能性がある箇所に使用できるように、金属部がステンレスになっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シールワッシャ SW-N型（頭付ボルト用内径締め代なしタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q水もシール出来ますか？

防水に使用できます。外から水がかかる場合は金属環をSUSにする必要があります。

Q通しボルトに使用できますか？

使用できません。通しボルト用TWSをご使用ください。
