シールワッシャ SW-A型（頭付ボルト用 内径締め代なしタイプ）【10個入り】
- 通常単価(税別)
- 955円～1,866円
- 税込単価
- 1,051円～2,053円
ネジ部のシールが簡単にできるワッシャー。（SW-A型）。【特長】・締め付け箇所...
詳細情報を確認する- 種類
- シールワッシャ
- 金属環材料
- SPCC
- 入り数 (個)
- 10
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
シールワッシャ
シールワッシャ
- 優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れる。
- 取付が簡単で作業性に優れる。
- パッキング部がリップ構造になっておりシール性に優れる。
- 従来の銅パッキン等に比べ取付面が多少粗くても使用可能。

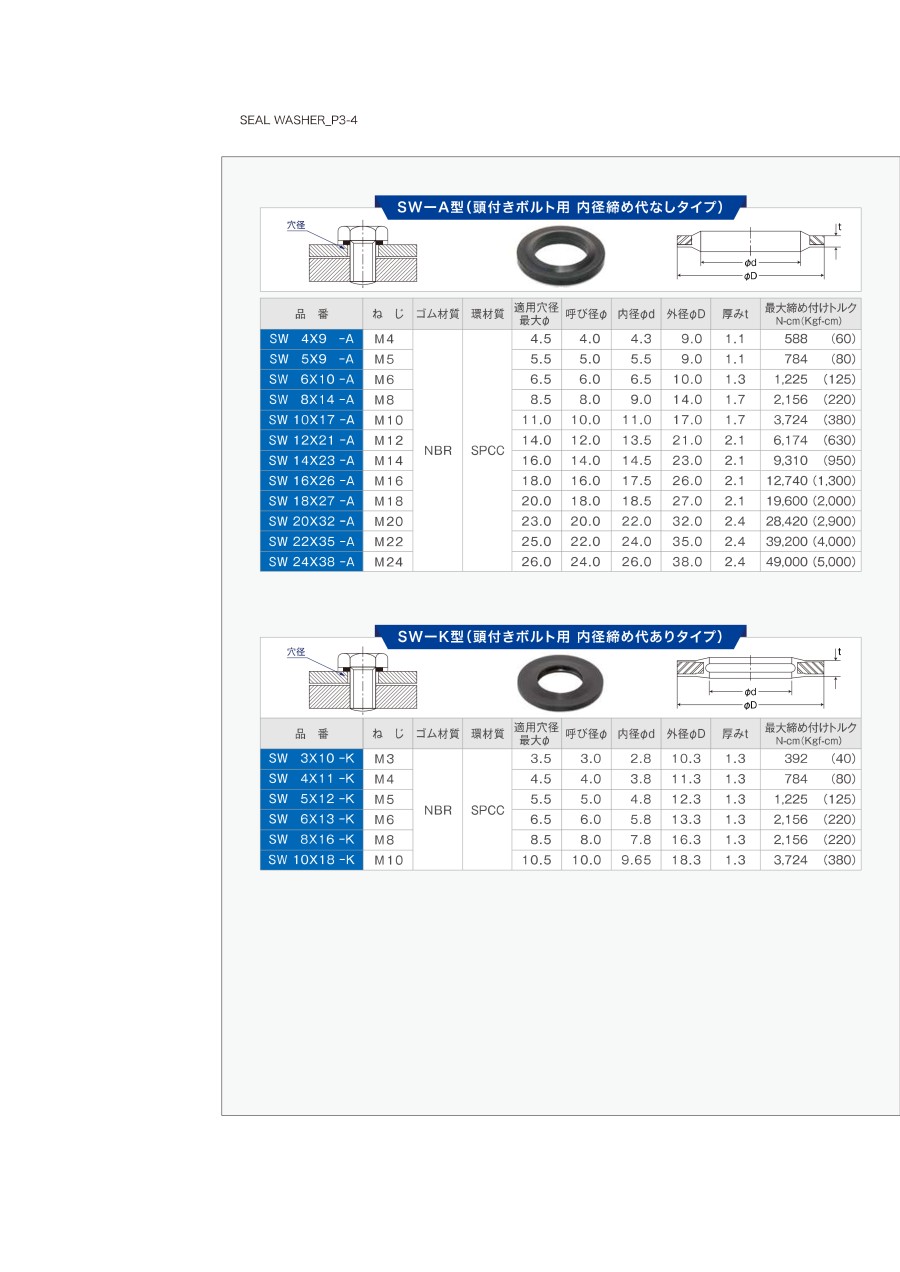

寸法
外形図1
外形図2
| 品番 | 適用穴径 最大φ | 呼び径φ | 内径φd | 外径φD | 厚みt | 最大締め付けトルク N-cm(Kgf-cm) |
|---|---|---|---|---|---|---|
| SW 4X9-A | 4.5 | 4.0 | 4.3 | 9.0 | 1.0 | 588(60) |
| SW 5X9-A | 5.5 | 5.0 | 5.5 | 9.0 | 1.0 | 784(80) |
| SW 6X10-A | 6.5 | 6.0 | 6.5 | 10.0 | 1.2 | 1,225(125) |
| SW 8X14-A | 8.5 | 8.0 | 9.0 | 14.0 | 1.6 | 2,156(220) |
| SW 10X17-A | 11.0 | 10.0 | 11.0 | 17.0 | 1.6 | 3,724(380) |
| SW 12X21-A | 14.0 | 12.0 | 13.5 | 21.0 | 2.0 | 6,174(630) |
| SW 14X23-A | 16.0 | 14.0 | 15.5 | 23.0 | 2.0 | 9,310(950) |
| SW 16X26-A | 18.0 | 16.0 | 17.5 | 26.0 | 2.0 | 12,740(1,300) |
| SW 18X27-A | 20.0 | 18.0 | 18.5 | 27.0 | 2.0 | 19,600(2,000) |
| SW 20X32-A | 23.0 | 20.0 | 22.0 | 32.0 | 2.3 | 28,420(2,900) |
| SW 22X35-A | 25.0 | 22.0 | 24.0 | 35.0 | 2.3 | 39,200(4,000) |
| SW 24X38-A | 26.0 | 24.0 | 26.0 | 38.0 | 2.3 | 49,000(5,000) |
開発秘話
螺子、ボルト部のシールをするのに、従来の手間のかかる方法で
作業していた現場から、簡単に出来ないかとの声から開発しました。
作業の工数削減が大幅に出来、コストダウンに繋がる様に研究しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
955円 ( 1,051円 ) | 在庫品1日目当日出荷可能 |
1,042円 ( 1,146円 ) | 在庫品1日目当日出荷可能 |
1,042円 ( 1,146円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
1,489円 ( 1,638円 ) | 在庫品1日目当日出荷可能 |
1,712円 ( 1,883円 ) | 在庫品1日目当日出荷可能 |
1,669円 ( 1,836円 ) | 在庫品1日目当日出荷可能 |
1,763円 ( 1,939円 ) | 在庫品1日目当日出荷可能 |
1,763円 ( 1,939円 ) | 在庫品1日目当日出荷可能 |
1,866円 ( 2,053円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ネジ部のシールが簡単にできるワッシャー。（SW-A型）。
【特長】
・締め付け箇所からの液体の漏れや異物の侵入を完全に防止可能。
・優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れている。
・シール材等に比べ取り付けが簡単で作業性が向上。
・パッキング部がリップ構造になっておりシール性に優れている。
【用途】
・ネジ部から内部の漏れ防止に。
・ネジ部へ外部からの侵入防止に。
・内径に締め代がないので、簡単にボルトへ通さなさればならない作業に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
武蔵オイルシール工業
シールワッシャ SW-K型（頭付ボルト用 内径締め代ありタイプ）
SW-A型と機能は同じですが、ボルトにシールワッシャーを通した後、逆さまにしても落ちない様、内径に締め代があるタイプです。
