武蔵オイルシール工業

オイルシール A型基本型式 AC型

Name: オイルシール A型 基本型式 AC型
Brand: 武蔵オイルシール工業
SKU: 221000616457
Rating: 4.2 (4 reviews)

カタログ |

4.2

平均満足度4.2

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 232円～4,834円

税込単価: 255円～5,317円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

オイルシール U型基本型式 UE型（フッ素ゴム）

通常価格(税別)： 2,449円 (税込価格：2,694円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

オイルシール A型基本型式 AD型

4.6

通常価格(税別)： 218円 (税込価格：240円)

通常出荷日：在庫品1日目

基本形状の回転軸用の標準オイルシール。【特長】・外周は金属製。・圧力の使用限界...

詳細情報を確認する

摺動面
軸
密封対象液
潤滑油 / グリース / ガソリン
シール材質
ニトリルゴム(NBR)
シール外周部材質
金属
環境・用途
標準 / 耐磨耗 / ころがり軸受用
ダストリップ
なし
形状
AC型
軸作動
回転
装着方法
軸端からのみ
ハウジング溝
なし
二液分離
なし
使用温度範囲Min (℃)
-25
使用温度範囲Max (℃)
120
使用圧力範囲Min (MPa)
0
使用圧力範囲Max (MPa)
0.03

未確定：候補が175型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

※印はJIS寸法

型番リスト

表示件数

型番

軸径 d

(φ)

外径 φ D

(mm)

厚み b

(mm)

RoHS?

最小発注数量

100	125	13	10	1個
10	16	4	10	1個
10	21	8	10	1個
10	25	7	10	1個
105	135	14	10	1個
110	140	14	10	1個
115	145	14	10	1個
120	150	14	10	1個
12	22	7	10	1個
12	25	7	10	1個
12	28	7	10	1個
125	155	14	10	1個
130	160	14	10	1個
13	28	7	10	1個
135	165	14	10	1個
140	170	14	10	1個
14	24	6	10	1個
145	175	14	10	1個
150	180	14	10	1個
15	24	7	10	1個
15	25	7	10	1個
15	28	7	10	1個
15	30	7	10	1個
15	32	7	10	1個
15	32	9	10	1個
15	35	7	10	1個
160	190	15	10	1個
160	190	16	10	1個
16	26	7	10	1個
16	30	7	10	1個
16	32	8	10	1個
17	30	6	10	1個
17	30	8	10	1個
17	35	7	10	1個
17	35	8	10	1個
180	210	15	10	1個
180	210	16	10	1個
18	30	7	10	1個
18	32	9	10	1個
18	35	8	10	1個
19	30	8	10	1個
19	35	8	10	1個
20	30	7	10	1個
20	30	9	10	1個
20	32	8	10	1個
20	35	7	10	1個
20	35	8	10	1個
20	36	7	10	1個
20	40	7	10	1個
20	40	8	10	1個
20	40	11	10	1個
20	45	12	10	1個
22	32	7	10	1個
22	35	7	10	1個
22	36	10	10	1個
22	42	7	10	1個
22	42	11	10	1個
24	38	8	10	1個
24	40	8	10	1個
25	38	7	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,251円 ( 1,376円 )	14日目
232円 ( 255円 )	9日目
236円 ( 260円 )	7日目
236円 ( 260円 )	7日目
1,746円 ( 1,921円 )	7日目
1,861円 ( 2,047円 )	7日目
1,879円 ( 2,067円 )	7日目
1,964円 ( 2,160円 )	7日目
236円 ( 260円 )	7日目
246円 ( 271円 )	7日目
255円 ( 281円 )	7日目
2,027円 ( 2,230円 )	7日目
2,050円 ( 2,255円 )	7日目
255円 ( 281円 )	7日目
2,111円 ( 2,322円 )	7日目
2,176円 ( 2,394円 )	7日目
253円 ( 278円 )	7日目
2,314円 ( 2,545円 )	7日目
2,411円 ( 2,652円 )	7日目
236円 ( 260円 )	7日目
236円 ( 260円 )	7日目
255円 ( 281円 )	7日目
282円 ( 310円 )	7日目
282円 ( 310円 )	7日目
258円 ( 284円 )	7日目
268円 ( 295円 )	7日目
3,691円 ( 4,060円 )	7日目
3,363円 ( 3,699円 )	7日目
268円 ( 295円 )	7日目
258円 ( 284円 )	7日目
299円 ( 329円 )	7日目
268円 ( 295円 )	7日目
268円 ( 295円 )	7日目
268円 ( 295円 )	7日目
299円 ( 329円 )	7日目
4,385円 ( 4,824円 )	7日目
4,834円 ( 5,317円 )	7日目
258円 ( 284円 )	7日目
299円 ( 329円 )	7日目
293円 ( 322円 )	7日目
268円 ( 295円 )	7日目
326円 ( 359円 )	7日目
268円 ( 295円 )	7日目
351円 ( 386円 )	7日目
284円 ( 312円 )	7日目
268円 ( 295円 )	7日目
268円 ( 295円 )	7日目
277円 ( 305円 )	7日目
311円 ( 342円 )	7日目
311円 ( 342円 )	7日目
311円 ( 342円 )	7日目
307円 ( 338円 )	7日目
268円 ( 295円 )	7日目
302円 ( 332円 )	7日目
277円 ( 305円 )	7日目
320円 ( 352円 )	7日目
320円 ( 352円 )	7日目
256円 ( 282円 )	7日目
311円 ( 342円 )	7日目
311円 ( 342円 )	7日目

基本情報

基本情報

基本形状の回転軸用の標準オイルシール。
【特長】
・外周は金属製。
・圧力の使用限界目安は0.03MPa。
【用途】
・オイルシールの中でも回転用として各種機械に。
・外周が金属なので、ハウジングが鉄の箇所に最適。
・ちりよけが付いていないので、シール対象が一方向の場合に。

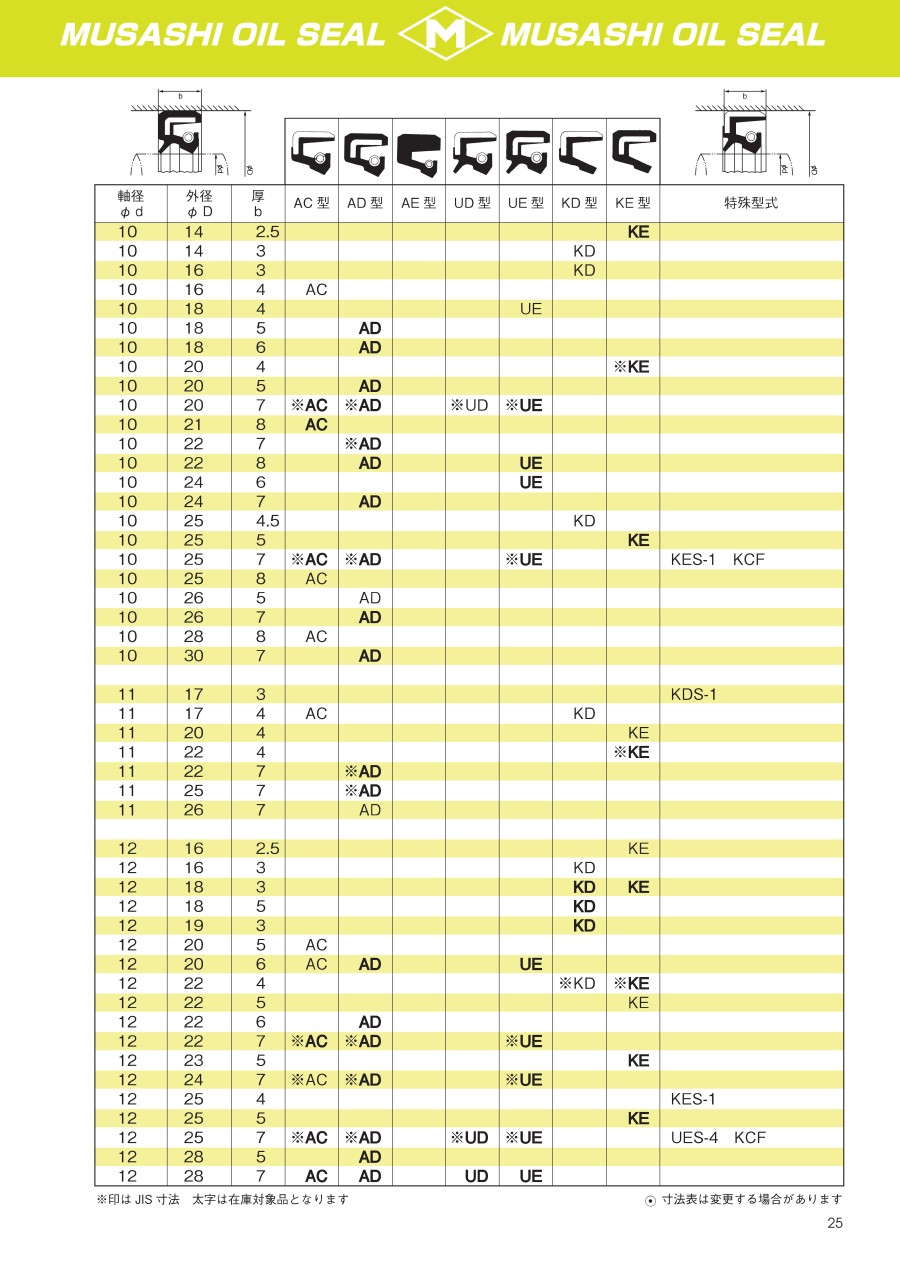

カタログ

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
オイルシール A型基本型式 AD型
AC型と同じちりよけが無い規格ですが、外周がゴムで出来ており、ハウジングがアルミや熱膨張する材質に多く使われています。
武蔵オイルシール工業
オイルシール U型基本型式 UD型
AC型にちりよけが付いた規格です.外側から埃や塵が来る環境に多く使用されています。
武蔵オイルシール工業
オイルシール U型基本型式 UD型（フッ素ゴム）
AC型にちりよけが付きますが、耐熱性、耐薬品性、耐久性を向上させる材質です.

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オイルシール A型基本型式 AC型のレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

回転軸に

満足度：4.02021/10/14

メンテナンスで毎回購入しています。チリよけはついていませんが特に問題の無いところで使っているので不便はありません。

0人が参考にしています。

回転軸に

満足度：3.02021/09/30

メンテナンスには良く使っています。特に問題はありません。品質も安定しています。

0人が参考にしています。

機械メンテナンス

満足度：5.02020/05/21

メンテナンスで使用していますが、サイズ展開も豊富で丈夫でとても使いやすいです。

0人が参考にしています。

機械修理

満足度：5.02017/06/29

機械の修理に使っております。いろんな機械に使えて、丈夫です。

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q潤滑がなく、ドライ環境ですが使用できますか？

ゴムのオイルシールは潤滑が必ず必要です。ドライ環境にはそれ用のオイルシールを選定してください。
