ベアリング用アダプタ 系列H31
- 通常単価(税別)
- 31,901円
- 税込単価
- 35,091円
【特長】・ベアリング用アダプタはスリーブ・ナット・座金、止め金を組み合わせたも...
詳細情報を確認する- 内径（d1） (mm(inch))
- 150
- 長さ（L） (mm)
- 122
- 外径（Ｄ3） (mm)
- 220
- フランジ厚み（C） (mm)
- 29
H3134の仕様・寸法情報
商品情報

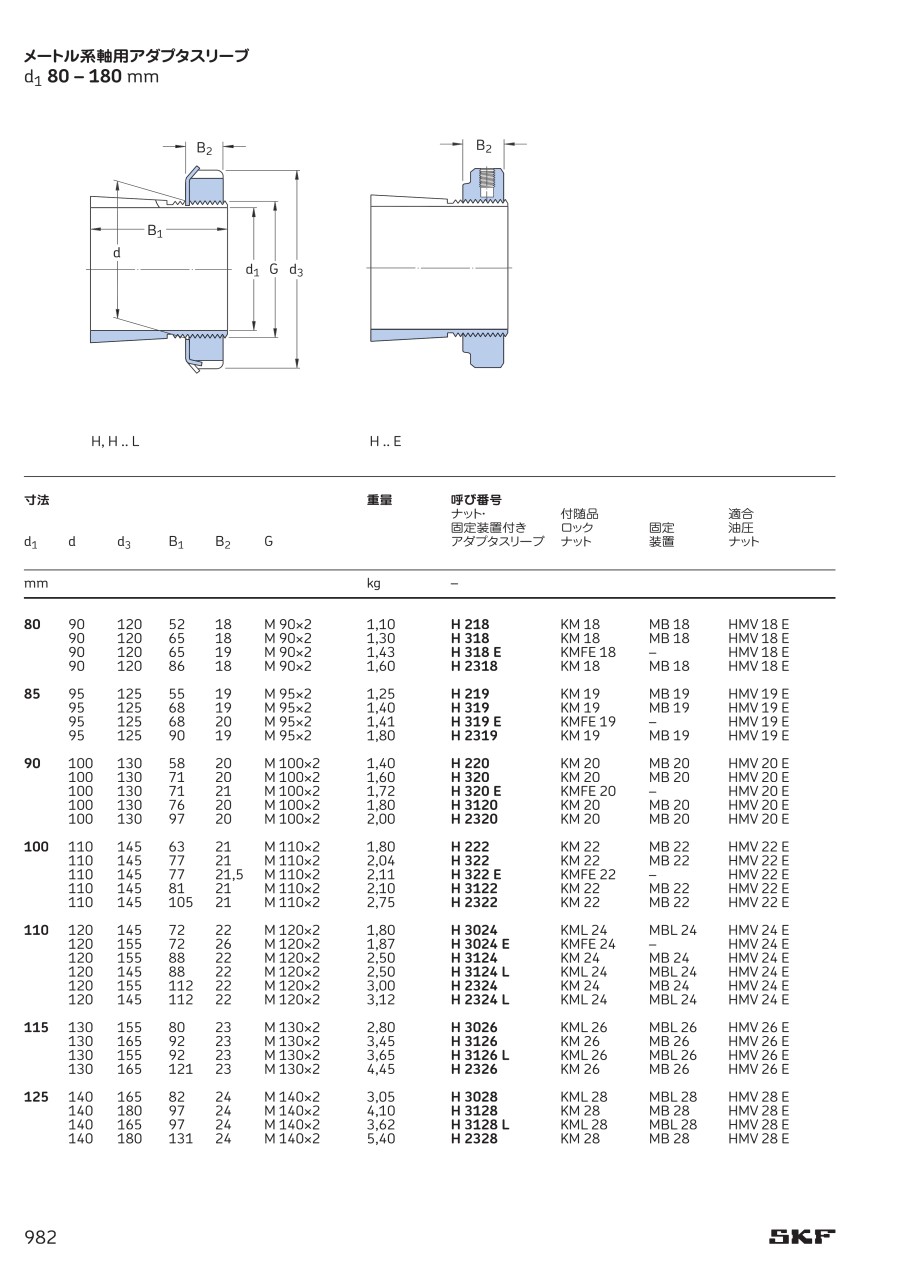

外形図
規格表
| 型番 | d1 | d | d3 | B1 | B2 | G | 重量 | 付随品 ロック ナット | 固定装置 | 適合油圧 ナット |
|---|---|---|---|---|---|---|---|---|---|---|
| （mm） | （kg） | |||||||||
| H3122 | 100 | 110 | 145 | 81 | 21 | M110×2 | 2.10 | KM22 | MB22 | HMV22E |
| H3124 | 110 | 120 | 155 | 88 | 22 | M120×2 | 2.50 | KM24 | MB24 | HMV24E |
| H3126 | 115 | 130 | 165 | 92 | 23 | M130×2 | 3.45 | KM26 | MB26 | HMV26E |
| H3128 | 125 | 140 | 180 | 97 | 24 | M140×2 | 4.10 | KM28 | MB28 | HMV28E |
| H3130 | 135 | 150 | 195 | 111 | 26 | M150×2 | 5.25 | KM30 | MB30 | HMV30E |
| H3132 | 140 | 160 | 210 | 119 | 27.5 | M160×3 | 7.25 | KM32 | MB32 | HMV32E |
| H3134 | 150 | 170 | 220 | 122 | 28.5 | M170×3 | 8.10 | KM34 | MB34 | HMV34E |
| H3136 | 160 | 180 | 230 | 131 | 29.5 | M180×3 | 9.15 | KM36 | MB36 | HMV36E |
| H3138 | 170 | 190 | 240 | 141 | 30.5 | M190×3 | 10.5 | KM38 | MB38 | HMV38E |
| H3140 | 180 | 200 | 250 | 150 | 31.5 | M200×3 | 12.0 | KM40 | MB40 | HMV40E |
| 型番 | d1 | d | d3 | B1 | B2 | G | 重量 | 付随品 ロック ナット | 固定装置 | 適合油圧 ナット | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （in） | （mm） | （kg） | |||||||||
| HE3122 | 4 | 101.600 | 110 | 145 | 81 | 21 | M110×2 | 2.25 | KM22 | MB22 | HMV22E |
| HE3124 | 4 1/4 | 107.950 | 120 | 155 | 88 | 22 | M120×2 | 2.80 | KM24 | MB24 | HMV24E |
| HE3126 | 4 1/2 | 114.300 | 130 | 165 | 92 | 23 | M130×2 | 3.60 | KM26 | MB26 | HMV26E |
| HE3128 | 5 | 127.000 | 140 | 180 | 97 | 24 | M140×2 | 3.80 | KM28 | MB28 | HMV28E |
| HE3130 | 5 1/4 | 133.350 | 150 | 195 | 111 | 26 | M150×2 | 5.50 | KM30 | MB30 | HMV30E |
| HE3132 | 5 1/2 | 139.700 | 160 | 210 | 119 | 27.5 | M160×3 | 7.30 | KM32 | MB32 | HMV32E |
| HE3134 | 6 | 152.400 | 170 | 220 | 122 | 28.5 | M170×3 | 7.55 | KM34 | MB34 | HMV34E |
| HE3136 | 6 1/2 | 165.100 | 180 | 230 | 131 | 29.5 | M180×3 | 7.80 | KM36 | MB36 | HMV36E |
| HE3138 | 6 3/4 | 171.450 | 190 | 240 | 141 | 30.5 | M190×3 | 10.2 | KM38 | MB38 | HMV38E |
| HE3140 | 7 | 177.800 | 200 | 250 | 150 | 31.5 | M200×3 | 12.3 | KM40 | MB40 | HMV40E |
商品担当おすすめ
ベアリング用アダプタ 系列H31の型番H3134のページです。
型番H3134に関する仕様情報を記載しております。
