昭和技研工業

圧力回転継手パールロータリージョイント RXE1000SUS（単式ネジ取付式）

カタログ |

通常単価(税別): 29,899円～47,899円

税込単価: 32,889円～52,689円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

圧力回転継手パールロータリージョイント KCL（単式ネジ取付式）/KCLF（フランジ取付式）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

通常出荷日：在庫品1日目

RXE1000SUS（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロ...

種類
単式
使用流体
水 / 空気 / ガス / 油
最高使用温度 (℃)
100
接続種類
ネジ取付式
接続ねじの種類供給側（単式、スイベル）
Rc
接続ねじの種類排出側（単式、スイベル）
R

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

内部構造図

使用条件

流体	水・温水・油・空気・ガス
最高温度	100℃
最高回転数	呼称寸法
	8A～25A 3,500min^-1{r.p.m}
	32A～40A 2,000min^-1{r.p.m}
	50A～80A 750min^-1{r.p.m}
最高圧力	呼称寸法（真空1.3kPa{10Torr}から）
	8A～25A 2.25MPa{23kgf/cm²}
	32A～40A 1.67MPa{17kgf/cm²}
	50A～80A 1.18MPa{12kgf/cm²}
	※空気・ガスの場合全サイズ0.98MPa{10kgf/cm²}

規格表

注意・禁止事項

1.シートリング（セラミック）とロータは一体物です。
2.流体が空気の場合、オイルミスト入りエアーを使用し、ドライ運転となる事を避けて下さい。

型番リスト

表示件数

型番

最高使用圧力

(MPa)

最高使用回転数

(r.p.m)

接続ねじの呼び供給側（単式、スイベル）

接続ねじの呼び排出側（単式、スイベル）

取付ネジ方向

最小発注数量

2.25	3500	[1/4B] 1/4	[1/4B] 1/4	LH(左ネジ)	1個
2.25	3500	[1/4B] 1/4	[1/4B] 1/4	RＨ(右ネジ)	1個
2.25	3500	[3/8B] 3/8	[3/8B] 3/8	LH(左ネジ)	1個
2.25	3500	[3/8B] 3/8	[3/8B] 3/8	RＨ(右ネジ)	1個
2.25	3500	[1/2B] 1/2	[1/2B] 1/2	LH(左ネジ)	1個
2.25	3500	[1/2B] 1/2	[1/2B] 1/2	RＨ(右ネジ)	1個
2.25	3500	[3/4B] 3/4	[3/4B] 3/4	LH(左ネジ)	1個
2.25	3500	[3/4B] 3/4	[3/4B] 3/4	RＨ(右ネジ)	1個
2.25	3500	[1B] 1	[1B] 1	LH(左ネジ)	1個
2.25	3500	[1B] 1	[1B] 1	RＨ(右ネジ)	1個

通常単価(税別) (税込単価)	通常出荷日

29,899円 ( 32,889円 )	6日目
29,899円 ( 32,889円 )	6日目
33,899円 ( 37,289円 )	6日目
34,899円 ( 38,389円 )	6日目
36,899円 ( 40,589円 )	6日目
37,899円 ( 41,689円 )	6日目
38,899円 ( 42,789円 )	6日目
42,899円 ( 47,189円 )	6日目
41,899円 ( 46,089円 )	6日目
47,899円 ( 52,689円 )	6日目

詳細情報

基本情報

基本情報

RXE1000SUS（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。
【特長】
・パールロータリージョイントRXシリーズは、耐久性に優れ、極めて高度な性能を有し、使用条件に対応するRXE、RXHの2タイプがあります。
・本器には、シール材としてファインセラミックと厳選されたカーボンシールリングが組み込まれ、シール面の2ライトバンド以内の超精密ラップ加工と合わせて高速回転・低トルクを実現、さらに回り止めキー溝付のフローティングシールリングの採用によってフローティングリングの高速回転での追従性が図られており、長期にわたるシールの安定性も実現されました。
・本体の主材料として、ロータにはステンレス鋼を、ケーシングには銅合金を採用した耐久性のよい、画期的なロータリージョイントです。

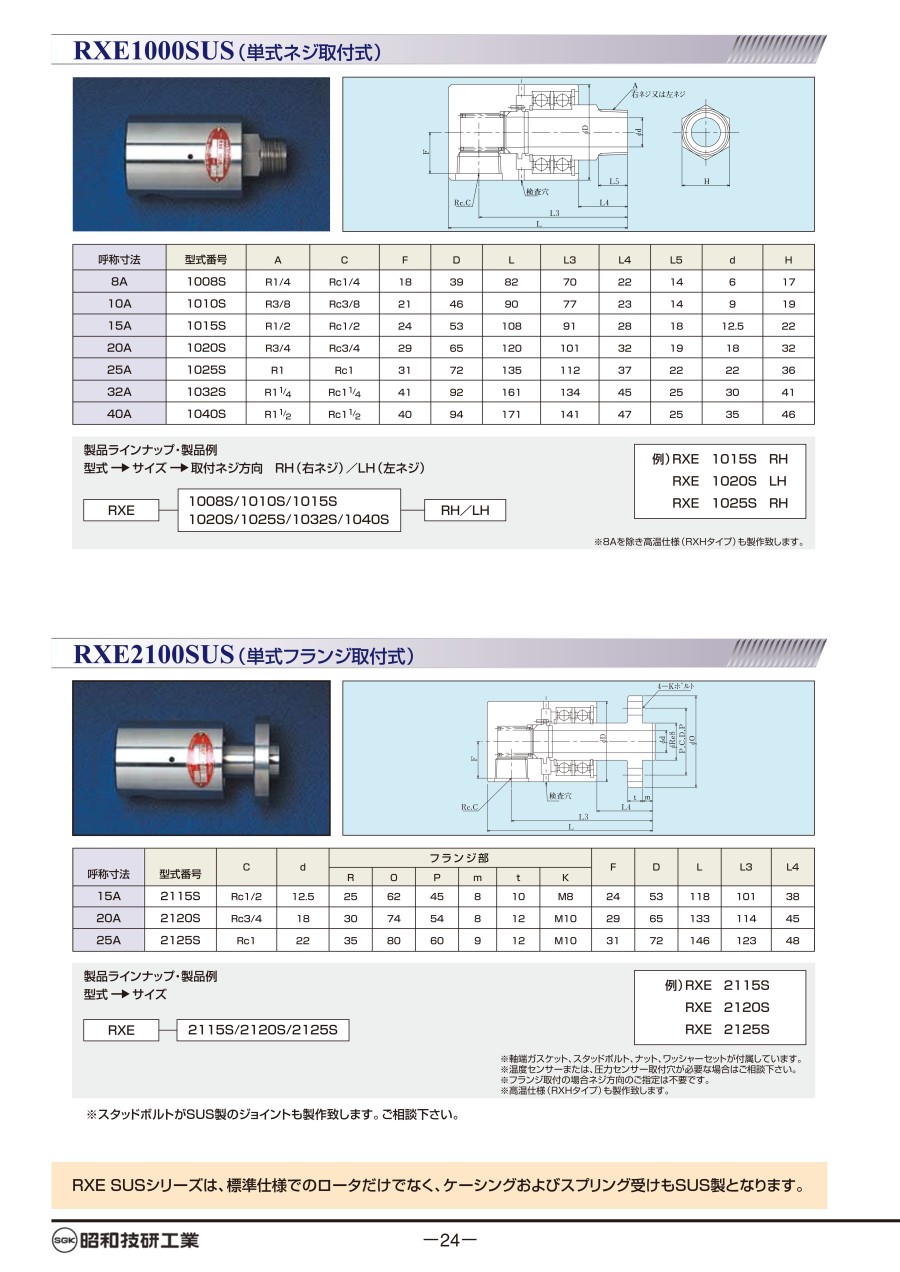

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
