昭和技研工業

圧力回転継手パールロータリージョイント RXE5000（複式内管回転ネジ取付式）

カタログ |

通常単価(税別): 15,518円～41,928円

税込単価: 17,070円～46,121円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

通常出荷日：在庫品1日目

回転機器に媒体を安定供給するためのロータリージョイントです。【特長】・パールロ...

種類
複式内管回転
使用流体
水 / 空気 / ガス / 油
最高使用温度 (℃)
100
接続種類
ネジ取付式
接続ねじ種類エルボ側（複式）
Rc
接続ねじ種類ヘッド側（複式）
Rc

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

部品名称

使用条件

流体	水・温水・油・空気・ガス	最高圧力	呼称寸法（真空1.3kPa abs｛10Torr｝から）
最高温度	100℃		8A～25A 2.25MPa｛23kgf/cm²｝
最高回転数	呼称寸法		32A～40A 1.67MPa｛17kgf/cm²｝
	8A～25A 3500min^-1｛r.p.m｝		50A～80A 1.18MPa｛12kgf/cm²｝
	32A～40A 2000min^-1｛r.p.m｝		※空気・ガスの場合全サイズ0.98MPa｛10kgf/cm²｝
	50A～80A 750min^-1｛r.p.m｝		※空気・ガスの場合全サイズ0.98MPa｛10kgf/cm²｝

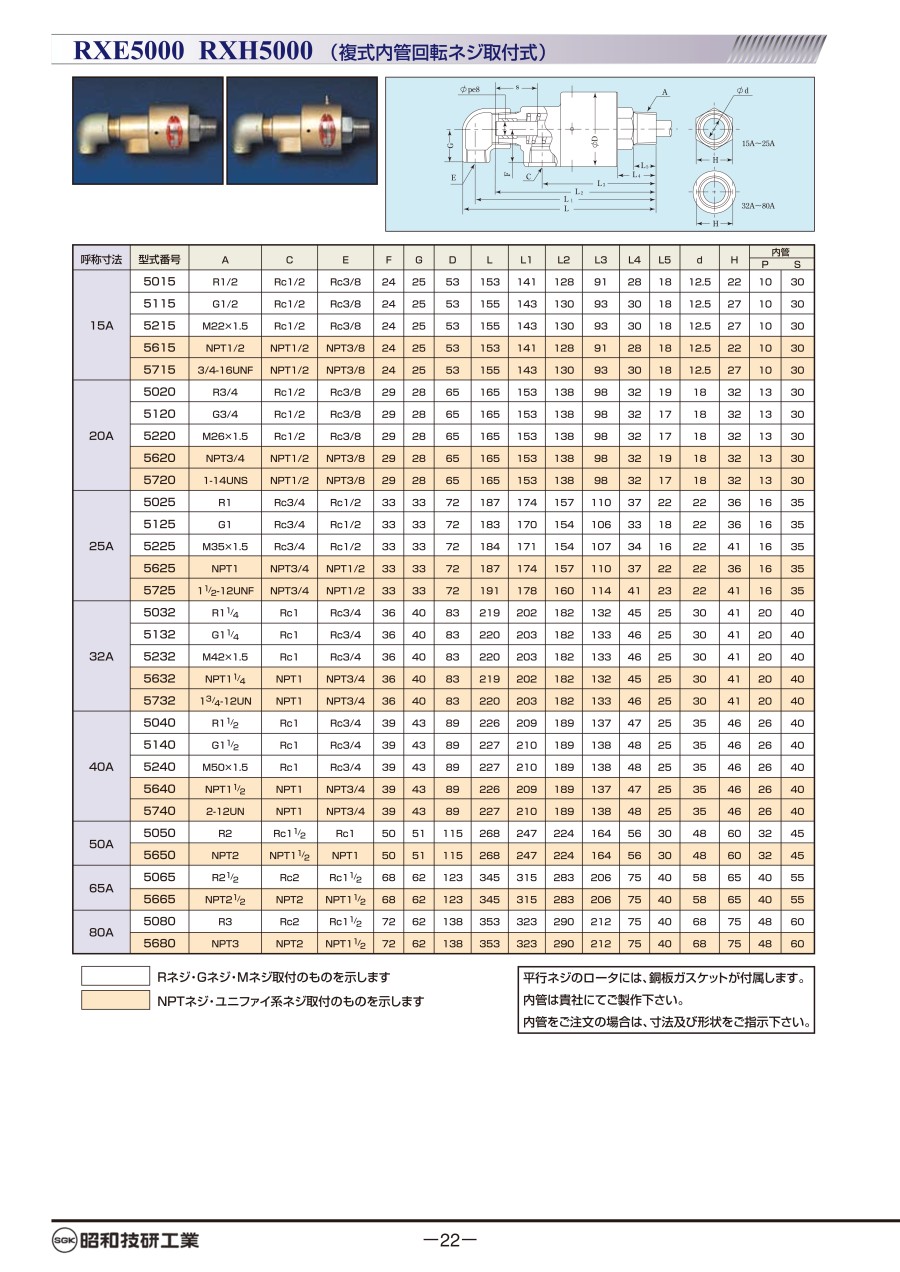

規格表

Rネジ・Gネジ・Mネジ取付

呼称寸法	型式番号	A	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	内管
呼称寸法	型式番号	A	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	P	S
15A	5015	R1/2	Rc1/2	Rc3/8	24	25	53	153	141	128	91	28	18	12.5	22	10	30
	5115	G1/2	Rc1/2	Rc3/8	24	25	53	155	143	130	93	30	18	12.5	27	10	30
	5215	M22×1.5	Rc1/2	Rc3/8	24	25	53	155	143	130	93	30	18	12.5	27	10	30
20A	5020	R3/4	Rc1/2	Rc3/8	29	28	65	165	153	138	98	32	19	18	32	13	30
	5120	G3/4	Rc1/2	Rc3/8	29	28	65	165	153	138	98	32	17	18	32	13	30
	5220	M26×1.5	Rc1/2	Rc3/8	29	28	65	165	153	138	98	32	17	18	32	13	30
25A	5025	R1	Rc3/4	Rc1/2	33	33	72	187	174	157	110	37	22	22	36	16	35
	5125	G1	Rc3/4	Rc1/2	33	33	72	183	170	154	106	33	18	22	36	16	35
	5225	M35×1.5	Rc3/4	Rc1/2	33	33	72	184	171	154	107	34	16	22	41	16	35

呼称寸法	型式番号	A	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	内管
呼称寸法	型式番号	A	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	P	S
32A	5032	R1 1/4	Rc1	Rc3/4	36	40	83	219	202	182	132	45	25	30	41	20	40
	5132	G1 1/4	Rc1	Rc3/4	36	40	83	220	203	182	133	46	25	30	41	20	40
	5232	M42×1.5	Rc1	Rc3/4	36	40	83	220	203	182	133	46	25	30	41	20	40
40A	5040	R1 1/2	Rc1	Rc3/4	39	43	89	226	209	189	137	47	25	35	46	26	40
	5140	G1 1/2	Rc1	Rc3/4	39	43	89	227	210	189	138	48	25	35	46	26	40
	5240	M50×1.5	Rc1	Rc3/4	39	43	89	227	210	189	138	48	25	35	46	26	40
50A	5050	R2	Rc1 1/2	Rc1	50	51	115	268	247	224	164	56	30	48	60	32	45
65A	5065	R2 1/2	Rc2	Rc1 1/2	68	62	123	345	315	283	206	75	40	58	65	40	55
80A	5080	R3	Rc2	Rc1 1/2	72	72	138	353	323	290	212	75	40	68	75	48	60

NPTネジ・ユニファイ系ネジ取付

呼称寸法	型式番号	A	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	内管
呼称寸法	型式番号	A	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	P	S
15A	5615	NPT1/2	NPT1/2	NPT3/8	24	25	53	153	141	128	91	28	18	12.5	22	10	30
15A	5715	3/4-16UNF	NPT1/2	NPT3/8	24	25	53	155	143	130	93	30	18	12.5	27	10	30
20A	5620	NPT3/4	NPT1/2	NPT3/8	29	28	65	165	153	138	98	32	19	18	32	13	30
20A	5720	1-14UNS	NPT1/2	NPT3/8	29	28	65	165	153	138	98	32	17	18	32	13	30
25A	5625	NPT1	NPT3/4	NPT1/2	33	33	72	187	174	157	110	37	22	22	36	16	35
25A	5725	1 1/2-12UNF	NPT3/4	NPT1/2	33	33	72	191	178	160	114	41	23	22	41	16	35
32A	5632	NPT1/4	NPT1	NPT3/4	36	40	83	219	202	182	132	45	25	30	41	20	40
32A	5732	1 3/4-12UN	NPT1	NPT3/4	36	40	83	220	203	182	133	46	25	30	41	20	40
40A	5640	NPT1 1/2	NPT1	NPT3/4	39	43	89	226	209	189	137	47	25	35	46	26	40
40A	5740	2-12UN	NPT1	NPT3/4	39	43	89	227	210	189	138	48	25	35	46	26	40
50A	5650	NPT2	NPT1 1/2	NPT1	50	51	115	268	247	224	164	56	30	48	60	32	45
65A	5665	NPT2 1/2	NPT2	NPT1 1/2	68	62	123	345	315	283	206	75	40	58	65	40	55
80A	5680	NPT3	NPT2	NPT1 1/2	72	62	138	353	323	290	212	75	40	68	75	48	60

使用例

カレンダーのドリルドロール
プラスチックフィルム延伸ロール等

注意・禁止事項

最高使用圧力条件においては最高回転数で使用することは避けて下さい。
高速回転でのご使用の場合は、テーパーネジ取付を避け、並行ネジかフランジ取付をご採用下さい。
空運転（流体を通さないで）は避けて下さい。

型番リスト

表示件数

型番

最高使用圧力

(MPa)

最高使用回転数

(r.p.m)

接続ねじ種類ローター側

接続ねじの呼びエルボ側（複式）

接続ねじの呼びヘッド側（複式）

取付ネジ方向

呼称寸法

最小発注数量

2.25	3500	R	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	R	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	R	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	R	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	R	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	R	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	G	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	G	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	M	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	M	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個

通常単価(税別) (税込単価)	通常出荷日

15,518円 ( 17,070円 )	6日目
16,899円 ( 18,589円 )	6日目
19,899円 ( 21,889円 )	6日目
19,899円 ( 21,889円 )	6日目
23,899円 ( 26,289円 )	6日目
23,899円 ( 26,289円 )	6日目
34,899円 ( 38,389円 )	6日目
33,530円 ( 36,883円 )	6日目
39,468円 ( 43,415円 )	6日目
39,468円 ( 43,415円 )	6日目
17,907円 ( 19,698円 )	6日目
17,907円 ( 19,698円 )	6日目
20,315円 ( 22,347円 )	6日目
20,315円 ( 22,347円 )	6日目
27,470円 ( 30,217円 )	6日目
27,470円 ( 30,217円 )	6日目
35,916円 ( 39,508円 )	6日目
35,916円 ( 39,508円 )	6日目
41,928円 ( 46,121円 )	6日目
41,928円 ( 46,121円 )	6日目
19,899円 ( 21,889円 )	6日目
19,899円 ( 21,889円 )	6日目
20,315円 ( 22,347円 )	6日目
20,315円 ( 22,347円 )	6日目
27,470円 ( 30,217円 )	6日目
27,470円 ( 30,217円 )	6日目
35,916円 ( 39,508円 )	6日目
35,916円 ( 39,508円 )	6日目
41,928円 ( 46,121円 )	6日目
41,928円 ( 46,121円 )	6日目

詳細情報

基本情報

基本情報

回転機器に媒体を安定供給するためのロータリージョイントです。
【特長】
・パールロータリージョイントRXシリーズは、耐久性に優れ、極めて高度な性能を有し、使用条件に対応するRXE、RXHの2タイプがあります
・本器には、シール材としてファインセラミックと厳選されたカーボンシールリングが組み込まれ、シール面の2ライトバンド以内の超精密ラップ加工と合わせて高速回転・低トルクを実現、さらに回り止めキー溝付のフローティングシールリングの採用によってフローティングリングの高速回転での追従性が図られており、長期にわたるシールの安定性も実現されました
・本体の主材料として、ロータにはステンレス鋼を、ケーシングには銅合金を採用した耐久性のよい、画期的なロータリージョイントです

カタログ

カタログ (見開き版)

商品担当おすすめ

昭和技研工業
圧力回転継手パールロータリージョイント KCL（単式ネジ取付式）/KCLF（フランジ取付式）
KCL（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。 【特長】 ・本体が強力アルミ合金製で軽量です ・小型で取付が容易なシンプルタイプです。 ・封入玉軸受の使用により、完全無給油タイプです。 ・回転抵抗が低く、経済的です。 ・高速回転が可能です。
ブリヂストン
スイベルジョイント JL-GCシリーズ
鉱物性作動油を流体とする土木建設機械、工作機械及び一般油圧機械の配管用。 【特長】 ・高圧ホースの接続位置が任意の方向にとれるので、配管が簡単になり取付作業時間が短縮されます。 ・ホースの屈曲を助け、その為ホースの長さが節約できると同時に口元からの急激な曲げを防止できます。 ・スイベルジョイントのねじの種類は高圧ホース継手金具の規格に合わせて用意してあります。 ・配管及び高圧ホースに流体の圧力が加わりスイベルジョイントが加圧された状態でも当ジョイントは容易に360度回転できま
昭和技研工業
圧力回転継手パールロータリージョイント RXE1000（単式ネジ取付式）
RXE1000（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。 【特長】 ・パールロータリージョイントRXシリーズは、耐久性に優れ、極めて高度な性能を有し、使用条件に対応するRXE、RXHの2タイプがあります。 ・本器には、シール材としてファインセラミックと厳選されたカーボンシールリングが組み込まれ、シール面の2ライトバンド以内の超精密ラップ加工と合わせて高速回転・低トルクを実現、さらに回り止めキー溝付のフローティングシールリングの採用によってフローティ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
