圧力回転継手パールロータリージョイント RXH3000（複式内管固定ネジ取付式）

カタログ |

通常単価(税別): 20,245円～78,722円

税込単価: 22,270円～86,594円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

通常出荷日：在庫品1日目

RXH3000（複式内管固定ネジ取付式）は、回転機器に媒体を安定供給するための...

種類
複式内管固定
使用流体
水 / 油
最高使用温度 (℃)
150
接続種類
ネジ取付式
接続ねじ種類エルボ側（複式）
Rc
接続ねじ種類ヘッド側（複式）
Rc

未確定：候補が54型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

内部構造図

使用条件

流体	温水・熱媒油・水
最高温度	150℃
最高回転数	呼称寸法
	10A～25A 3,500min^-1{r.p.m}
	32A～40A 2,000min^-1{r.p.m}
	50A～80A 750min^-1{r.p.m}
最高圧力	呼称寸法（真空1.3kPa{10Torr}から）
	10A～25A 2.25MPa{23kgf/cm²}
	32A～40A 1.67MPa{17kgf/cm²}
	50A～80A 1.18MPa{12kgf/cm²}

規格表

注意・禁止事項

1.シートリング（セラミック）とロータは一体物です。
2.流体が空気の場合、オイルミスト入りエアーを使用し、ドライ運転となる事を避けて下さい。

型番リスト

表示件数

型番

最高使用圧力

(MPa)

最高使用回転数

(r.p.m)

接続ねじ種類ローター側

接続ねじの呼びエルボ側（複式）

接続ねじの呼びヘッド側（複式）

取付ネジ方向

呼称寸法

最小発注数量

2.25	3500	R	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	R	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	R	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	R	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	R	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	R	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	R	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個
1.18	750	R	1B(25A)	1 1/2B(40A)	LH(左ネジ)	50A	1個
1.18	750	R	1B(25A)	1 1/2B(40A)	RＨ(右ネジ)	50A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	G	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	G	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	G	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	G	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	M	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	M	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	M	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	M	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個
2.25	3500	NPT	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	NPT	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	NPT	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	NPT	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	NPT	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	NPT	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	NPT	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	NPT	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	NPT	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	NPT	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個
1.18	750	NPT	1B(25A)	1 1/2B(40A)	LH(左ネジ)	50A	1個
1.18	750	NPT	1B(25A)	1 1/2B(40A)	RＨ(右ネジ)	50A	1個
2.25	3500	UNF	3/8B(10A)	1/2B(15A)	LH(左ネジ)	15A	1個
2.25	3500	UNF	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	15A	1個
2.25	3500	UNS	3/8B(10A)	1/2B(15A)	LH(左ネジ)	20A	1個
2.25	3500	UNS	3/8B(10A)	1/2B(15A)	RＨ(右ネジ)	20A	1個
2.25	3500	UNF	1/2B(15A)	3/4B(20A)	LH(左ネジ)	25A	1個
2.25	3500	UNF	1/2B(15A)	3/4B(20A)	RＨ(右ネジ)	25A	1個
1.67	2000	UN	3/4B(20A)	1B(25A)	LH(左ネジ)	32A	1個
1.67	2000	UN	3/4B(20A)	1B(25A)	RＨ(右ネジ)	32A	1個
1.67	2000	UN	3/4B(20A)	1B(25A)	LH(左ネジ)	40A	1個
1.67	2000	UN	3/4B(20A)	1B(25A)	RＨ(右ネジ)	40A	1個

通常単価(税別) (税込単価)	通常出荷日

20,245円 ( 22,270円 )	6日目
22,899円 ( 25,189円 )	6日目
24,532円 ( 26,985円 )	6日目
24,209円 ( 26,630円 )	6日目
29,977円 ( 32,975円 )	6日目
33,899円 ( 37,289円 )	6日目
40,503円 ( 44,553円 )	6日目
40,503円 ( 44,553円 )	6日目
46,227円 ( 50,850円 )	6日目
59,869円 ( 65,856円 )	6日目
76,882円 ( 84,570円 )	6日目
76,882円 ( 84,570円 )	6日目
22,507円 ( 24,758円 )	6日目
22,507円 ( 24,758円 )	6日目
26,137円 ( 28,751円 )	6日目
26,137円 ( 28,751円 )	6日目
33,297円 ( 36,627円 )	6日目
33,297円 ( 36,627円 )	6日目
43,263円 ( 47,589円 )	6日目
43,263円 ( 47,589円 )	6日目
47,690円 ( 52,459円 )	6日目
47,690円 ( 52,459円 )	6日目
22,507円 ( 24,758円 )	6日目
22,507円 ( 24,758円 )	6日目
26,137円 ( 28,751円 )	6日目
26,137円 ( 28,751円 )	6日目
33,297円 ( 36,627円 )	6日目
33,297円 ( 36,627円 )	6日目
43,263円 ( 47,589円 )	6日目
43,263円 ( 47,589円 )	6日目
47,690円 ( 52,459円 )	6日目
47,690円 ( 52,459円 )	6日目
22,507円 ( 24,758円 )	13日目
22,507円 ( 24,758円 )	13日目
26,137円 ( 28,751円 )	13日目
26,137円 ( 28,751円 )	13日目
33,297円 ( 36,627円 )	13日目
33,297円 ( 36,627円 )	13日目
43,263円 ( 47,589円 )	13日目
43,263円 ( 47,589円 )	13日目
47,690円 ( 52,459円 )	13日目
47,690円 ( 52,459円 )	13日目
78,722円 ( 86,594円 )	13日目
78,722円 ( 86,594円 )	13日目
22,507円 ( 24,758円 )	13日目
22,507円 ( 24,758円 )	13日目
26,137円 ( 28,751円 )	13日目
26,137円 ( 28,751円 )	13日目
34,289円 ( 37,718円 )	13日目
34,289円 ( 37,718円 )	13日目
43,263円 ( 47,589円 )	13日目
43,263円 ( 47,589円 )	13日目
47,690円 ( 52,459円 )	13日目
47,690円 ( 52,459円 )	13日目

詳細情報

基本情報

基本情報

RXH3000（複式内管固定ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。

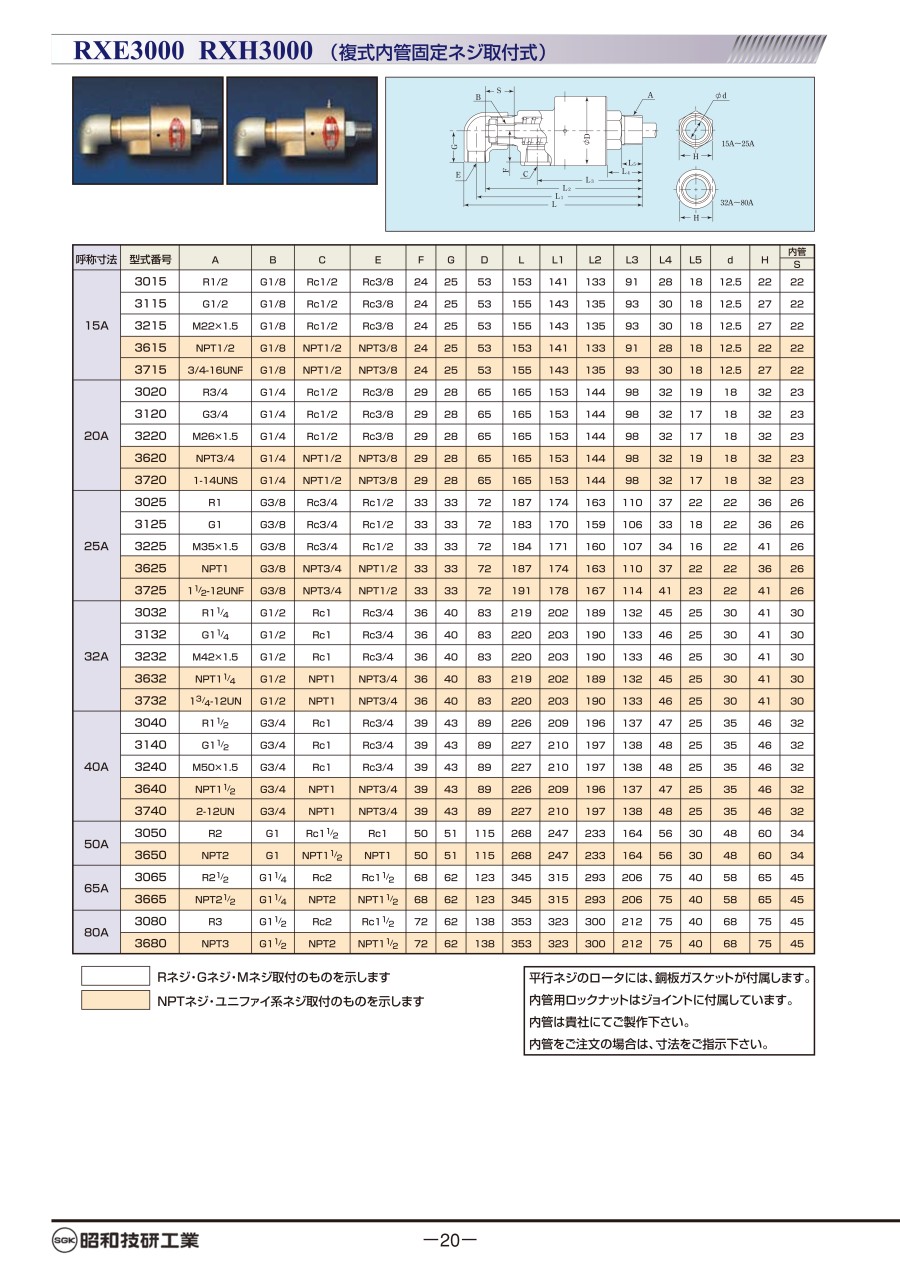

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
