圧力回転継手パールロータリージョイント RXE3000（複式内管固定ネジ取付式）

カタログ |

通常単価(税別): 16,712円～71,880円

税込単価: 18,383円～79,068円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

通常出荷日：6 日目～

回転機器に媒体を安定供給するためのロータリージョイントです。【特長】・パールロ...

種類
複式内管固定
使用流体
水 / 空気 / ガス / 油
最高使用温度 (℃)
100
接続種類
ネジ取付式
接続ねじ種類エルボ側（複式）
Rc
接続ねじ種類ヘッド側（複式）
Rc

未確定：候補が54型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

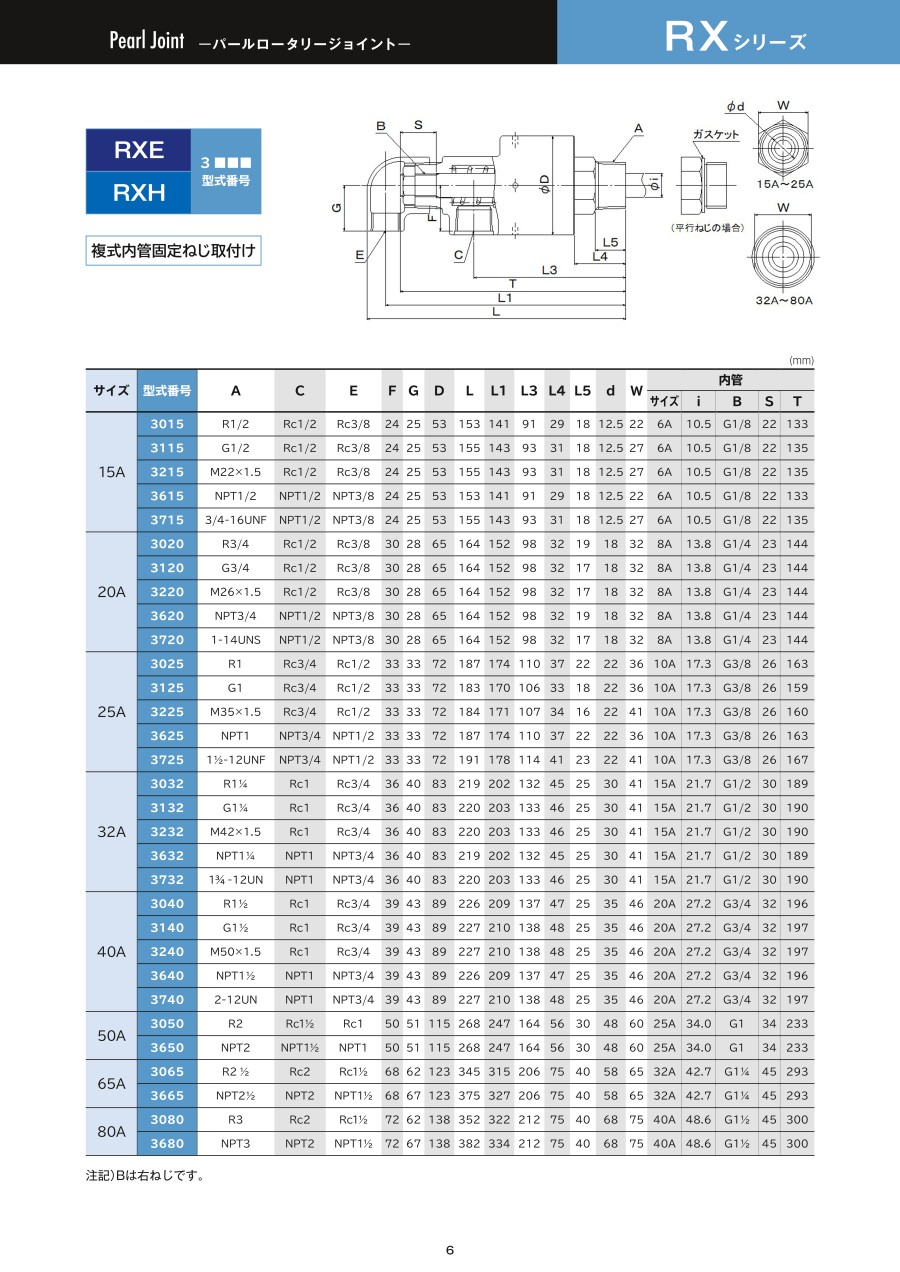

外形図

製品仕様

部品名称

使用条件

流体	水・温水・油・空気・ガス	最高圧力	呼称寸法（真空1.3kPa abs｛10Torr｝から）
最高温度	100℃		8A～25A 2.25MPa｛23kgf/cm²｝
最高回転数	呼称寸法		32A～40A 1.67MPa｛17kgf/cm²｝
	8A～25A 3500min^{-1｛r.p.m｝}		50A～80A 1.18MPa｛12kgf/cm²｝
	32A～40A 2000min^-1｛r.p.m｝		※空気・ガスの場合全サイズ0.98MPa｛10kgf/cm²｝
	50A～80A 750min^-1｛r.p.m｝		※空気・ガスの場合全サイズ0.98MPa｛10kgf/cm²｝

規格表

Rネジ・Gネジ・Mネジ取付

呼称寸法	型式番号	A	B	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	内管
呼称寸法	型式番号	A	B	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	S
15A	3015	R1/2	G1/8	Rc1/2	Rc3/8	24	25	53	153	141	133	91	28	18	12.5	22	22
	3115	G1/2	G1/8	Rc1/2	Rc3/8	24	25	53	155	143	135	93	30	18	12.5	27	22
	3215	M22×1.5	G1/8	Rc1/2	Rc3/8	24	25	53	155	143	135	93	30	18	12.5	27	22
20A	3020	R3/4	G1/4	Rc1/2	Rc3/8	29	28	65	165	153	144	98	32	19	18	32	23
	3120	G3/4	G1/4	Rc1/2	Rc3/8	29	28	65	165	153	144	98	32	17	18	32	23
	3220	M26×1.5	G1/4	Rc1/2	Rc3/8	29	28	65	165	153	144	98	32	17	18	32	23
25A	3025	R1	G3/8	Rc3/4	Rc1/2	33	33	72	187	174	163	110	37	22	22	36	26
	3125	G1	G3/8	Rc3/4	Rc1/2	33	33	72	183	170	159	106	33	18	22	36	26
	3225	M35×1.5	G3/8	Rc3/4	Rc1/2	33	33	72	184	171	160	107	34	16	22	41	26

呼称寸法	型式番号	A	B	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	内管
呼称寸法	型式番号	A	B	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	S
32A	3032	R1 1/4	G1/2	Rc1	Rc3/4	36	40	83	219	202	189	132	46	25	30	41	30
	3132	G1 1/4	G1/2	Rc1	Rc3/4	36	40	83	220	203	190	133	46	25	30	41	30
	3232	M42×1.5	G1/2	Rc1	Rc3/4	36	40	83	220	203	190	133	46	25	30	41	30
40A	3040	R1 1/2	G3/4	Rc1	Rc3/4	39	43	89	226	209	196	137	47	25	35	46	32
	3140	G1 1/2	G3/4	Rc1	Rc3/4	39	43	89	227	210	197	138	48	25	35	46	32
	3240	M50×1.5	G3/4	Rc1	Rc3/4	39	43	89	227	210	197	138	48	25	35	46	32
50A	3050	R2	G1	Rc1 1/2	Rc1	50	51	115	268	247	233	164	56	30	48	60	34
65A	3065	R2 1/2	G1 1/4	Rc2	Rc1 1/2	68	62	123	345	315	293	206	75	40	58	65	45
80A	3080	R3	G1 1/2	Rc2	Rc1 1/2	72	62	138	353	323	300	212	75	40	68	75	45

NPTネジ・ユニファイ系ネジ取付

呼称寸法	型式番号	A	B	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	内管
呼称寸法	型式番号	A	B	C	E	F	G	D	L	L₁	L₂	L₃	L₄	L₅	d	H	S
15A	3615	NPT1/2	G1/8	NPT1/2	NPT3/8	24	25	53	153	141	133	91	28	18	12.5	22	22
15A	3715	3/4-16UNF	G1/8	NPT1/2	NPT3/8	24	25	53	155	143	135	93	30	18	12.5	27	22
20A	3620	NPT3/4	G1/4	NPT1/2	NPT3/8	29	28	65	165	153	144	98	32	19	18	32	23
20A	3720	1-14UNS	G1/4	NPT1/2	NPT3/8	29	28	65	165	153	144	98	32	17	18	32	23
25A	3625	NPT1	G3/8	NPT3/4	NPT1/2	33	33	72	187	174	163	110	37	22	22	36	26
25A	3725	1 1/2-12UNF	G3/8	NPT3/4	NPT1/2	33	33	72	191	178	167	114	41	23	22	41	26
32A	3632	NPT1 1/4	G1/2	NPT1	NPT3/4	36	40	83	219	202	189	132	45	25	30	41	30
32A	3732	1 3/4-12UN	G1/2	NPT1	NPT3/4	36	40	83	220	203	190	133	46	25	30	41	30
40A	3640	NPT1 1/2	G3/4	NPT1	NPT3/4	39	43	89	226	209	196	137	47	25	35	46	32
40A	3740	2-12UN	G3/4	NPT1	NPT3/4	39	43	89	227	210	197	138	48	25	35	46	32
50A	3650	NPT2	G1	NPT1 1/2	NPT1	50	51	115	268	247	233	164	56	30	48	60	34
65A	3665	NPT2 1/2	G1 1/4	NPT2	NPT1 1/2	68	62	123	345	315	293	206	75	40	58	65	45
80A	3680	NPT3	G1 1/2	NPT2	NPT1 1/2	72	62	138	353	323	300	212	75	40	68	75	45

使用例

プラスチック押出機
プラスチック冷却引取ロール
ゴム練機械

抄紙ドライヤー
プラスチックカレンダー
ダブルドライヤー

注意・禁止事項

最高使用圧力条件においては最高回転数で使用することは避けて下さい。
高速回転でのご使用の場合は、テーパーネジ取付を避け、並行ネジかフランジ取付をご採用下さい。
