圧力回転継手パールロータリージョイント RXE1000（単式ネジ取付式）

Name: 圧力回転継手パールロータリージョイント RXE1000（単式ネジ取付式）
Brand: 昭和技研工業
SKU: 221000614949
Rating: 3.5 (2 reviews)

カタログ |

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 13,076円～67,899円

税込単価: 14,384円～74,689円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

圧力回転継手パールロータリージョイント KCL（単式ネジ取付式）/KCLF（フランジ取付式）

通常価格(税別)： 11,858円 (税込価格：13,044円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

圧力回転継手パールロータリージョイント RXE3000（複式内管固定ネジ取付式）

通常価格(税別)： 16,712円 (税込価格：18,383円)

通常出荷日：在庫品1日目

回転機器に媒体を安定供給するためのロータリージョイントです。【特長】・パールロ...

詳細情報を確認する

種類
単式
使用流体
水 / 空気 / ガス / 油
最高使用温度 (℃)
100
接続種類
ネジ取付式

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

部品名称

使用条件

流体	水・温水・油・空気・ガス	最高圧力	呼称寸法（真空1.3kPa abs｛10Torr｝から）
最高温度	100℃		8A～25A 2.25MPa｛23kgf/cm²｝
最高回転数	呼称寸法		32A～40A 1.67MPa｛17kgf/cm²｝
	8A～25A 3500min^-1｛r.p.m｝		50A～80A 1.18MPa｛12kgf/cm²｝
	32A～40A 2000min^-1｛r.p.m｝		※空気・ガスの場合全サイズ0.98MPa｛10kgf/cm²｝
	50A～80A 750min^-1｛r.p.m｝		※空気・ガスの場合全サイズ0.98MPa｛10kgf/cm²｝

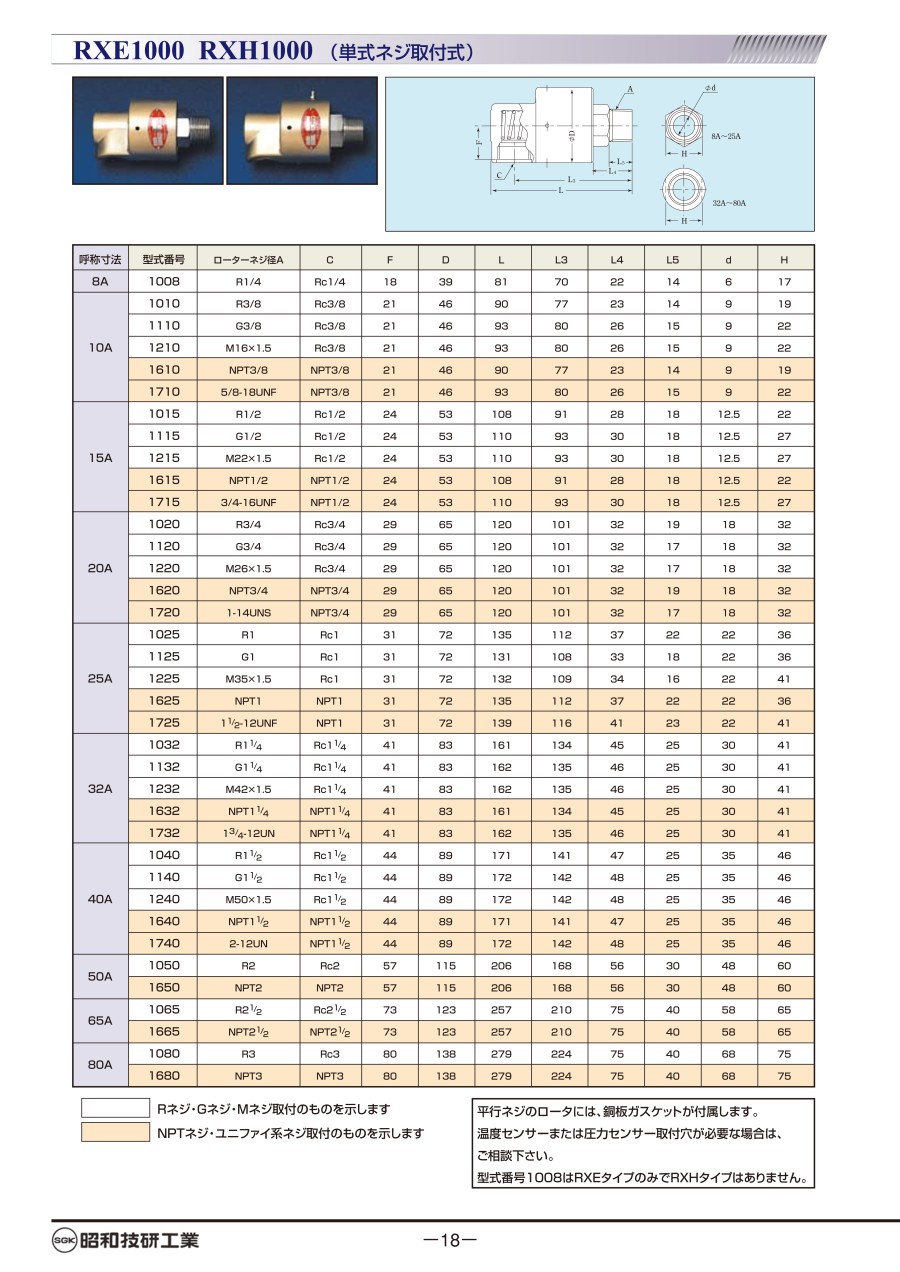

規格表

Rネジ・Gネジ・Mネジ取付

呼称寸法	型式番号	ローターネジ径A	C	F	D	L	L₃	L₄	L₅	d	H
8A	1008	R1/4	Rc1/4	18	39	81	70	22	14	6	17
10A	1010	R3/8	Rc3/8	21	46	90	77	23	14	9	19
	1110	G3/8	Rc3/8	21	46	93	80	26	15	9	22
	1210	M16×1.5	Rc3/8	21	46	93	80	26	15	9	22
15A	1015	R1/2	Rc1/2	24	53	108	91	28	18	12.5	22
	1115	G1/2	Rc1/2	24	53	110	93	30	18	12.5	27
	1215	M22×1.5	Rc1/2	24	53	110	93	30	18	12.5	27
20A	1020	R3/4	Rc3/4	29	65	120	101	32	19	18	32
	1120	G3/4	Rc3/4	29	65	120	101	32	17	18	32
	1220	M26×1.5	Rc3/4	29	65	120	101	32	17	18	32
25A	1025	R1	Rc1	31	72	135	112	37	22	22	36
	1125	G1	Rc1	31	72	131	108	33	18	22	36
	1225	M35×1.5	Rc1	31	72	132	109	34	16	22	41
32A	1032	R1 1/4	Rc1 1/4	41	83	161	134	45	25	30	41
	1132	G1 1/4	Rc1 1/4	41	83	162	135	46	25	30	41
	1232	M42×1.5	Rc1 1/4	41	83	162	135	46	25	30	41
40A	1040	R1 1/2	Rc1 1/2	44	89	171	141	47	25	35	46
	1140	G1 1/2	Rc1 1/2	44	89	172	142	48	25	35	46
	1240	M50×1.5	Rc1 1/2	44	89	172	142	48	25	35	46
50A	1050	R2	Rc2	57	115	206	168	56	30	48	60
65A	1065	R2 1/2	Rc2 1/2	73	123	257	210	75	40	58	65
80A	1080	R3	Rc3	80	138	279	224	75	40	68	75

NPTネジ・ユニファイ系ネジ取付

呼称寸法	型式番号	ローターネジ径A	C	F	D	L	L₃	L₄	L₅	d	H
10A	1610	NPT3/8	NPT3/8	21	46	90	77	23	14	9	19
10A	1710	5/8-18UNF	NPT3/8	21	46	93	80	26	15	9	22
15A	1615	NPT1/2	NPT1/2	24	53	108	91	28	18	12.5	22
15A	1715	3/4-16UNF	NPT1/2	24	53	110	93	30	18	12.5	27
20A	1620	NPT3/4	NPT3/4	29	65	120	101	32	19	18	32
20A	1720	1-14UNS	NPT3/4	29	65	120	101	32	17	18	32
25A	1625	NPT1	NPT1	31	72	135	112	37	22	22	36
25A	1725	1 1/2-12UNF	NPT1	31	72	139	116	41	23	22	41
32A	1632	NPT1 1/4	NPT1 1/4	41	83	161	134	45	25	30	41
32A	1732	1 3/4-12UN	NPT1 1/4	41	83	162	135	46	25	30	41
40A	1640	NPT1 1/2	NPT1 1/2	44	89	171	141	47	25	35	46
40A	1740	2-12UN	NPT1 1/2	44	89	172	142	48	25	35	46
50A	1650	NPT2	NPT2	57	115	206	168	56	30	48	60
65A	1665	NTP2 1/2	NPT2 1/2	73	123	257	210	75	40	58	65
80A	1680	NPT3	NPT3	80	138	279	224	75	40	68	75

使用例

製鉄機械ロール、プラスチック
冷却引取ロール
製紙用カレンダーロール
洗浄機、工作機械等

注意・禁止事項

最高使用圧力条件においては最高回転数で使用することは避けて下さい。
高速回転でのご使用の場合は、テーパーネジ取付を避け、並行ネジかフランジ取付をご採用下さい。
空運転（流体を通さないで）は避けて下さい。

型番リスト

表示件数

型番

最高使用圧力

(MPa)

最高使用回転数

(r.p.m)

接続ねじの種類供給側（単式、スイベル）

接続ねじの種類排出側（単式、スイベル）

接続ねじの呼び供給側（単式、スイベル）

接続ねじの呼び排出側（単式、スイベル）

取付ネジ方向

最小発注数量

2.25	3500	Rc	R	[1/4B] 1/4	[1/4B] 1/4	LH(左ネジ)	1個
2.25	3500	Rc	R	[1/4B] 1/4	[1/4B] 1/4	RＨ(右ネジ)	1個
2.25	3500	Rc	R	[3/8B] 3/8	[3/8B] 3/8	LH(左ネジ)	1個
2.25	3500	Rc	R	[3/8B] 3/8	[3/8B] 3/8	RＨ(右ネジ)	1個
2.25	3500	Rc	R	[1/2B] 1/2	[1/2B] 1/2	LH(左ネジ)	1個
2.25	3500	Rc	R	[1/2B] 1/2	[1/2B] 1/2	RＨ(右ネジ)	1個
2.25	3500	Rc	R	[3/4B] 3/4	[3/4B] 3/4	LH(左ネジ)	1個
2.25	3500	Rc	R	[3/4B] 3/4	[3/4B] 3/4	RＨ(右ネジ)	1個
2.25	3500	Rc	R	[1B] 1	[1B] 1	LH(左ネジ)	1個
2.25	3500	Rc	R	[1B] 1	[1B] 1	RＨ(右ネジ)	1個
1.67	2000	Rc	R	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	LH(左ネジ)	1個
1.67	2000	Rc	R	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	RＨ(右ネジ)	1個
1.67	2000	Rc	R	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	LH(左ネジ)	1個
1.67	2000	Rc	R	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	RＨ(右ネジ)	1個
1.18	750	Rc	R	[2B] 2	[2B] 2	LH(左ネジ)	1個
1.18	750	Rc	R	[2B] 2	[2B] 2	RＨ(右ネジ)	1個
2.25	3500	Rc	G	[3/8B] 3/8	[3/8B] 3/8	LH(左ネジ)	1個
2.25	3500	Rc	G	[3/8B] 3/8	[3/8B] 3/8	RＨ(右ネジ)	1個
2.25	3500	Rc	G	[1/2B] 1/2	[1/2B] 1/2	LH(左ネジ)	1個
2.25	3500	Rc	G	[1/2B] 1/2	[1/2B] 1/2	RＨ(右ネジ)	1個
2.25	3500	Rc	G	[3/4B] 3/4	[3/4B] 3/4	LH(左ネジ)	1個
2.25	3500	Rc	G	[3/4B] 3/4	[3/4B] 3/4	RＨ(右ネジ)	1個
2.25	3500	Rc	G	[1B] 1	[1B] 1	LH(左ネジ)	1個
2.25	3500	Rc	G	[1B] 1	[1B] 1	RＨ(右ネジ)	1個
1.67	2000	Rc	G	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	LH(左ネジ)	1個
1.67	2000	Rc	G	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	RＨ(右ネジ)	1個
1.67	2000	Rc	G	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	LH(左ネジ)	1個
1.67	2000	Rc	G	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	RＨ(右ネジ)	1個
2.25	3500	Rc	M	[3/8B] 3/8	M16x1.5	LH(左ネジ)	1個
2.25	3500	Rc	M	[3/8B] 3/8	M16x1.5	RＨ(右ネジ)	1個
2.25	3500	Rc	M	[1/2B] 1/2	M22x1.5	LH(左ネジ)	1個
2.25	3500	Rc	M	[1/2B] 1/2	M22x1.5	RＨ(右ネジ)	1個
2.25	3500	Rc	M	[3/4B] 3/4	M26x1.5	LH(左ネジ)	1個
2.25	3500	Rc	M	[3/4B] 3/4	M26x1.5	RＨ(右ネジ)	1個
2.25	3500	Rc	M	[1B] 1	M35x1.5	LH(左ネジ)	1個
2.25	3500	Rc	M	[1B] 1	M35x1.5	RＨ(右ネジ)	1個
1.67	2000	Rc	M	[1 1/4B] 1 1/4	M42x1.5	LH(左ネジ)	1個
1.67	2000	Rc	M	[1 1/4B] 1 1/4	M42x1.5	RＨ(右ネジ)	1個
1.67	2000	Rc	M	[1 1/2B] 1 1/2	M50x1.5	LH(左ネジ)	1個
1.67	2000	Rc	M	[1 1/2B] 1 1/2	M50x1.5	RＨ(右ネジ)	1個
2.25	3500	NPT	NPT	[3/8B] 3/8	[3/8B] 3/8	LH(左ネジ)	1個
2.25	3500	NPT	NPT	[3/8B] 3/8	[3/8B] 3/8	RＨ(右ネジ)	1個
2.25	3500	NPT	NPT	[1/2B] 1/2	[1/2B] 1/2	LH(左ネジ)	1個
2.25	3500	NPT	NPT	[1/2B] 1/2	[1/2B] 1/2	RＨ(右ネジ)	1個
2.25	3500	NPT	NPT	[3/4B] 3/4	[3/4B] 3/4	LH(左ネジ)	1個
2.25	3500	NPT	NPT	[3/4B] 3/4	[3/4B] 3/4	RＨ(右ネジ)	1個
2.25	3500	NPT	NPT	[1B] 1	[1B] 1	LH(左ネジ)	1個
2.25	3500	NPT	NPT	[1B] 1	[1B] 1	RＨ(右ネジ)	1個
1.67	2000	NPT	NPT	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	LH(左ネジ)	1個
1.67	2000	NPT	NPT	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	RＨ(右ネジ)	1個
1.67	2000	NPT	NPT	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	LH(左ネジ)	1個
1.67	2000	NPT	NPT	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	RＨ(右ネジ)	1個
1.18	750	NPT	NPT	[2B] 2	[2B] 2	LH(左ネジ)	1個
1.18	750	NPT	NPT	[2B] 2	[2B] 2	RＨ(右ネジ)	1個
2.25	3500	NPT	UNF	[3/8B] 3/8	5/8-18	LH(左ネジ)	1個
2.25	3500	NPT	UNF	[3/8B] 3/8	5/8-18	RＨ(右ネジ)	1個
2.25	3500	NPT	UNF	[1/2B] 1/2	3/4-16	LH(左ネジ)	1個
2.25	3500	NPT	UNF	[1/2B] 1/2	3/4-16	RＨ(右ネジ)	1個
2.25	3500	NPT	UNS	[3/4B] 3/4	1-14	LH(左ネジ)	1個
2.25	3500	NPT	UNS	[3/4B] 3/4	1-14	RＨ(右ネジ)	1個

通常単価(税別) (税込単価)	通常出荷日

13,076円 ( 14,384円 )	3日目
13,076円 ( 14,384円 )	在庫品1日目当日出荷可能
14,330円 ( 15,763円 )	3日目
14,330円 ( 15,763円 )	在庫品1日目当日出荷可能
15,503円 ( 17,053円 )	在庫品1日目当日出荷可能
15,503円 ( 17,053円 )	在庫品1日目当日出荷可能
19,118円 ( 21,030円 )	3日目
19,118円 ( 21,030円 )	3日目
23,918円 ( 26,310円 )	3日目
23,918円 ( 26,310円 )	3日目
31,096円 ( 34,206円 )	3日目
31,096円 ( 34,206円 )	3日目
35,904円 ( 39,494円 )	3日目
35,904円 ( 39,494円 )	3日目
62,509円 ( 68,760円 )	3日目
67,899円 ( 74,689円 )	3日目
16,568円 ( 18,225円 )	6日目
22,759円 ( 25,035円 )	6日目
18,221円 ( 20,043円 )	6日目
18,221円 ( 20,043円 )	6日目
21,334円 ( 23,467円 )	6日目
26,899円 ( 29,589円 )	6日目
28,232円 ( 31,055円 )	6日目
28,232円 ( 31,055円 )	6日目
34,140円 ( 37,554円 )	6日目
34,140円 ( 37,554円 )	6日目
39,864円 ( 43,850円 )	6日目
39,864円 ( 43,850円 )	6日目
16,568円 ( 18,225円 )	6日目
22,759円 ( 25,035円 )	6日目
17,903円 ( 19,693円 )	6日目
17,903円 ( 19,693円 )	6日目
21,334円 ( 23,467円 )	6日目
21,466円 ( 23,613円 )	6日目
27,495円 ( 30,245円 )	6日目
27,495円 ( 30,245円 )	6日目
34,140円 ( 37,554円 )	6日目
34,140円 ( 37,554円 )	6日目
39,864円 ( 43,850円 )	6日目
53,867円 ( 59,254円 )	6日目
15,534円 ( 17,087円 )	6日目
15,534円 ( 17,087円 )	6日目
18,221円 ( 20,043円 )	6日目
18,221円 ( 20,043円 )	6日目
21,334円 ( 23,467円 )	6日目
21,334円 ( 23,467円 )	6日目
28,232円 ( 31,055円 )	6日目
28,232円 ( 31,055円 )	6日目
34,140円 ( 37,554円 )	6日目
34,140円 ( 37,554円 )	6日目
39,864円 ( 43,850円 )	6日目
39,864円 ( 43,850円 )	6日目
64,715円 ( 71,187円 )	6日目
64,715円 ( 71,187円 )	6日目
16,568円 ( 18,225円 )	6日目
16,568円 ( 18,225円 )	6日目
18,221円 ( 20,043円 )	6日目
18,221円 ( 20,043円 )	6日目
21,334円 ( 23,467円 )	6日目
21,334円 ( 23,467円 )	6日目

基本情報

基本情報

回転機器に媒体を安定供給するためのロータリージョイントです。
【特長】
・パールロータリージョイントRXシリーズは、耐久性に優れ、極めて高度な性能を有し、使用条件に対応するRXE、RXHの2タイプがあります
・本器には、シール材としてファインセラミックと厳選されたカーボンシールリングが組み込まれ、シール面の2ライトバンド以内の超精密ラップ加工と合わせて高速回転・低トルクを実現、さらに回り止めキー溝付のフローティングシールリングの採用によってフローティングリングの高速回転での追従性が図られており、長期にわたるシールの安定性も実現されました
・本体の主材料として、ロータにはステンレス鋼を、ケーシングには銅合金を採用した耐久性のよい、画期的なロータリージョイントです

カタログ

カタログ (見開き版)

商品担当おすすめ

昭和技研工業
圧力回転継手パールロータリージョイント KCL（単式ネジ取付式）/KCLF（フランジ取付式）
KCL（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。 【特長】 ・本体が強力アルミ合金製で軽量です ・小型で取付が容易なシンプルタイプです。 ・封入玉軸受の使用により、完全無給油タイプです。 ・回転抵抗が低く、経済的です。 ・高速回転が可能です。
ブリヂストン
スイベルジョイント JL-GCシリーズ
鉱物性作動油を流体とする土木建設機械、工作機械及び一般油圧機械の配管用。 【特長】 ・高圧ホースの接続位置が任意の方向にとれるので、配管が簡単になり取付作業時間が短縮されます。 ・ホースの屈曲を助け、その為ホースの長さが節約できると同時に口元からの急激な曲げを防止できます。 ・スイベルジョイントのねじの種類は高圧ホース継手金具の規格に合わせて用意してあります。 ・配管及び高圧ホースに流体の圧力が加わりスイベルジョイントが加圧された状態でも当ジョイントは容易に360度回転できま
ブリヂストン
スイベルジョイント JL-DCシリーズ
鉱物性作動油を流体とする土木建設機械、工作機械及び一般油圧機械の配管用。 【特長】 ・高圧ホースの接続位置が任意の方向にとれるので、配管が簡単になり取付作業時間が短縮されます。 ・ホースの屈曲を助け、その為ホースの長さが節約できると同時に口元からの急激な曲げを防止できます。 ・スイベルジョイントのねじの種類は高圧ホース継手金具の規格に合わせて用意してあります。 ・配管及び高圧ホースに流体の圧力が加わりスイベルジョイントが加圧された状態でも当ジョイントは容易に360度回転できま

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
