圧力回転継手パールロータリージョイント KC（複式内管固定ネジ取付式）
- 通常単価(税別)
- 15,509円～78,598円
- 税込単価
- 17,060円～86,458円
回転機器に媒体を安定供給するためのロータリージョイントです。【特長】・本体が、...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報

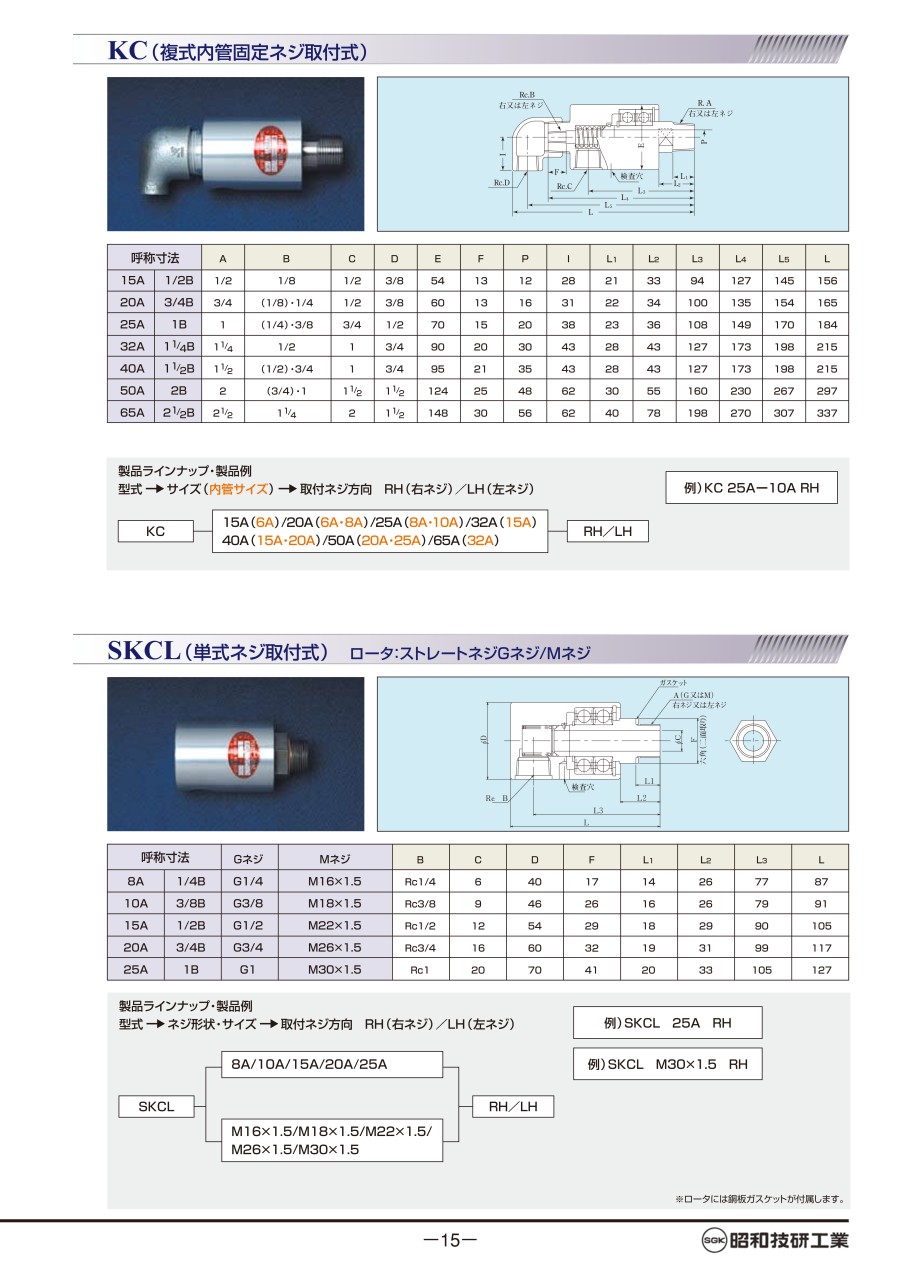

外形図
製品仕様
部品名称
使用条件
| 流体 | 空気・ガス・水・油 | |||||||
|---|---|---|---|---|---|---|---|---|
| 最高温度 | 100℃ | |||||||
| 最高圧力 | 0.98MPa｛10kgf/cm2｝ | |||||||
| 最高回転数 | 6A～25A 1500min-1｛r.p.m｝ ／ 32A～65A 1000min-1｛r.p.m｝ | |||||||
規格表
| 呼称寸法 | A | B | C | D | E | F | P | l | L1 | L2 | L3 | L4 | L5 | L | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 1/2B | 1/2 | 1/8 | 1/2 | 3/8 | 54 | 13 | 12 | 28 | 21 | 33 | 94 | 127 | 145 | 156 | |
| 20A | 3/4B | 3/4 | （1/8）・1/4 | 1/2 | 3/8 | 60 | 13 | 16 | 31 | 22 | 34 | 100 | 135 | 154 | 165 | |
| 25A | 1B | 1 | （1/4）・3/8 | 3/4 | 1/2 | 70 | 15 | 20 | 38 | 23 | 36 | 108 | 149 | 170 | 184 | |
| 32A | 1 1/4B | 1 1/4 | 1/2 | 1 | 3/4 | 90 | 20 | 30 | 43 | 28 | 43 | 127 | 173 | 198 | 215 | |
| 40A | 1 1/2B | 1 1/2 | （1/2）・3/4 | 1 | 3/4 | 95 | 21 | 35 | 43 | 28 | 43 | 127 | 173 | 198 | 215 | |
| 50A | 2B | 2 | （3/4）・1 | 1 1/2 | 1 1/2 | 124 | 25 | 48 | 62 | 30 | 55 | 160 | 230 | 267 | 297 | |
| 65A | 2 1/2B | 2 1/2 | 1 1/4 | 2 | 1 1/2 | 148 | 30 | 56 | 62 | 40 | 78 | 198 | 270 | 307 | 337 | |
使用例
- プラスチック押出機
- プラスチック冷却引取ロール
- ゴム練機械
- 抄紙ドライヤー
- プラスチックカレンダー
- ダブルドライヤー
注意・禁止事項
- 最高使用圧力条件においては最高回転数で使用することは避けて下さい。
- 空運転（流体を通さないで）は避けて下さい。
- 流体が空気の場合、オイルミスト入りエアーを使用し、ドライ運転となる事を避けて下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,509円 ( 17,060円 ) | 3日目 |
15,509円 ( 17,060円 ) | 在庫品1日目当日出荷可能 |
17,634円 ( 19,397円 ) | 6日目 |
17,634円 ( 19,397円 ) | 6日目 |
17,922円 ( 19,714円 ) | 3日目 |
17,922円 ( 19,714円 ) | 3日目 |
26,899円 ( 29,589円 ) | 6日目 |
21,991円 ( 24,190円 ) | 6日目 |
21,519円 ( 23,671円 ) | 3日目 |
21,519円 ( 23,671円 ) | 在庫品1日目当日出荷可能 |
31,123円 ( 34,235円 ) | 6日目 |
31,123円 ( 34,235円 ) | 6日目 |
32,875円 ( 36,163円 ) | 3日目 |
32,875円 ( 36,163円 ) | 3日目 |
43,899円 ( 48,289円 ) | 6日目 |
36,764円 ( 40,440円 ) | 6日目 |
35,914円 ( 39,505円 ) | 3日目 |
35,914円 ( 39,505円 ) | 3日目 |
63,130円 ( 69,443円 ) | 6日目 |
63,130円 ( 69,443円 ) | 7日目 |
63,130円 ( 69,443円 ) | 6日目 |
63,130円 ( 69,443円 ) | 6日目 |
71,874円 ( 79,061円 ) | 6日目 |
71,874円 ( 79,061円 ) | 6日目 |
78,598円 ( 86,458円 ) | 6日目 |
78,598円 ( 86,458円 ) | 6日目 |
71,874円 ( 79,061円 ) | 6日目 |
71,874円 ( 79,061円 ) | 6日目 |
詳細情報
基本情報
回転機器に媒体を安定供給するためのロータリージョイントです。
【特長】
・本体が、強力アルミ合金製で軽量です
・小型で、取付が容易なシンプルタイプです
・封入玉軸受の使用により、完全無給油タイプです
・回転抵抗が低く、経済的です
・高速回転が可能です
