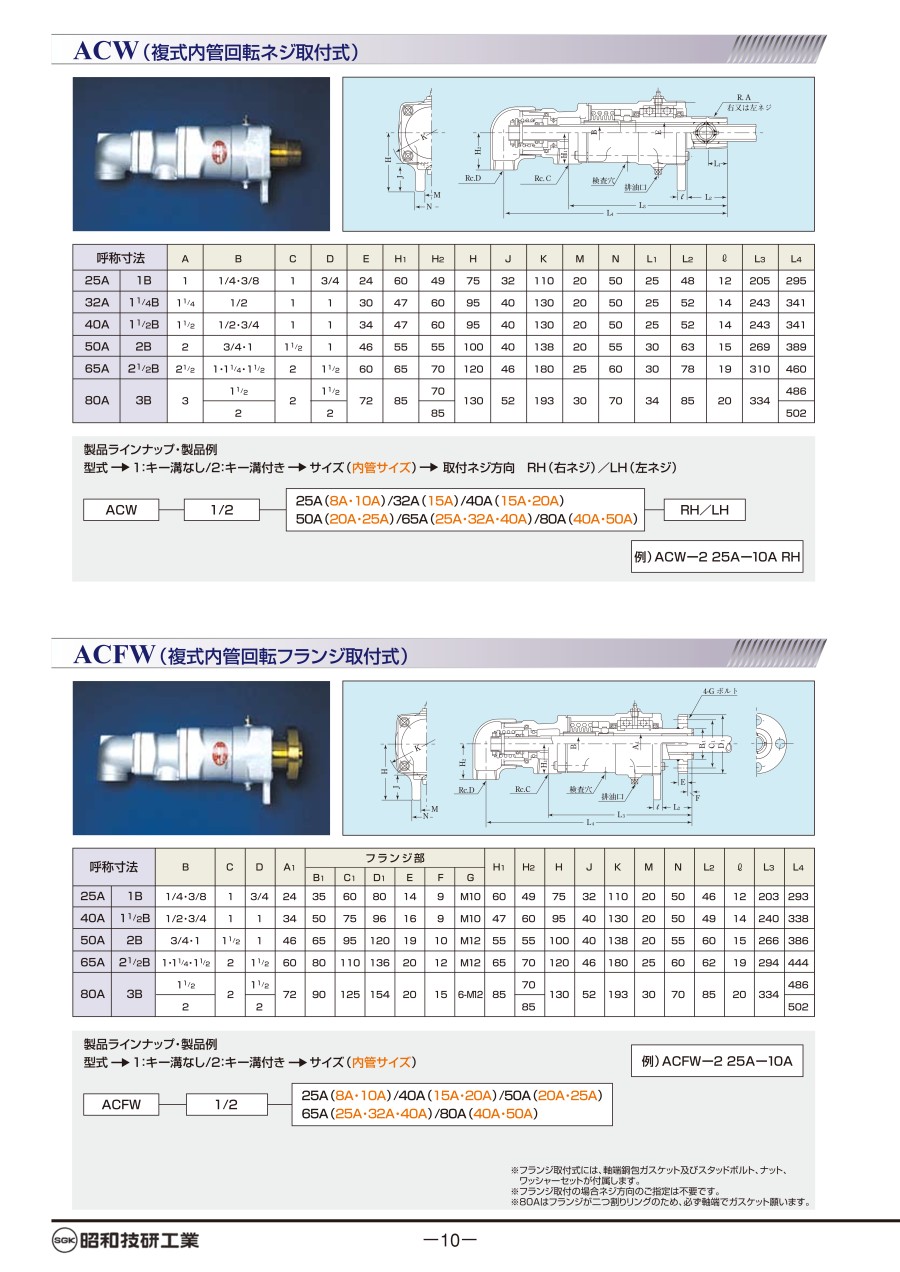

圧力回転継手パールロータリージョイント ACFW（複式内管回転フランジ取付式）

外形図

規格表

使用例

ロータリ―ジョイントの構造と使用方法

単式

回転するロールやドラム、シリンダー等の一方から冷却水、油または蒸気を供給し、反対側から排出する場合に使用されます。
また、ロールドラム用以外にも、工作機械等に単品使用されます。

主な使用例
製鉄機械ロール・プラスチック
冷却引取ロール
製紙用カレンダーロール
洗浄機・工作機械等

複式内管固定式

回転するロールやドラム、シリンダー等の中に水、蒸気、油を供給し、同じ側から排出させる場合に使用されます。

図2は、水や熱媒油用として推奨されます。
主な使用例
プラスチック押出機
プラスチック冷却引取ロール
ゴム練機械

図3は、蒸気用として推奨されるもので、復水は内管を通って排出されます。
主な使用例
抄紙ドライヤー
プラスチックカレンダー
ダブルドライヤー

複式内管回転式

回転するロールやシリンダー、ドラム等の中に、水、蒸気、熱水または熱油を供給・排出する時、内管も一緒に回転する必要がある場合に使用されます。

主な使用例
カレンダーのドリルドロールプラスチックフィルム延伸ロール等

商品特長詳細

• 加熱・冷却の交互使用が可能です。
• 磨耗が少なく、性能のよさを長く保ちます。
• 高温、高圧において高速回転が可能です。

技術情報・設計アイデア

流量表

水は流路断面の（小）なる方で蒸気は外管断面で右記を原則に計算してあります。・水の流速：3m/sec.・蒸気の流速：30m/sec.
