昭和技研工業

圧力回転継手パールロータリージョイント ACL（単式ネジ取付式）

Name: 圧力回転継手パールロータリージョイント ACL（単式ネジ取付式）
Brand: 昭和技研工業
SKU: 221000614815
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 28,032円～174,200円

税込単価: 30,835円～191,620円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

圧力回転継手パールロータリージョイント RXE1000（単式ネジ取付式）

3.5

通常価格(税別)： 13,076円 (税込価格：14,384円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

昭和技研工業

圧力回転継手パールロータリージョイント RXH1000（単式ネジ取付式）

通常価格(税別)： 16,737円 (税込価格：18,411円)

通常出荷日：3 日目～

ACL（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイ...

詳細情報を確認する

種類
単式
使用流体
水 / 空気 / 蒸気 / 油
最高使用温度 (℃)
180
最高使用圧力 (MPa)
1.47
接続種類
ネジ取付式
接続ねじの種類供給側（単式、スイベル）
Rc
接続ねじの種類排出側（単式、スイベル）
R

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

内部構造図

使用条件

流体	蒸気・熱媒油・水・温水・油・空気
最高温度	180℃
最高圧力	1.47MPa{15kgf/cm²}
最高回転数	10A～40A 300min^-1{r.p.m} 50A～80A 150min^-1{r.p.m}

※180℃以上の高温使用にはステンレスベローアッセンブリーと特殊シールリングの組込みが可能です。

規格表

注意・禁止事項

1.最高使用圧力条件においては最高回転数で使用することは避けて下さい。
2.蒸気圧力0.98MPa（10kgf/cm²）以上でご使用の場合には、ステンレスベローを使用して下さい。
3.空運転（流体を通さないで）は避けて下さい。

型番リスト

表示件数

型番

最高使用回転数

(r.p.m)

接続ねじの呼び供給側（単式、スイベル）

接続ねじの呼び排出側（単式、スイベル）

取付ネジ方向

最小発注数量

300	[3/8B] 3/8	[3/8B] 3/8	LH(左ネジ)	1個
300	[3/8B] 3/8	[3/8B] 3/8	RＨ(右ネジ)	1個
300	[1/2B] 1/2	[1/2B] 1/2	LH(左ネジ)	1個
300	[1/2B] 1/2	[1/2B] 1/2	RＨ(右ネジ)	1個
300	[3/4B] 3/4	[3/4B] 3/4	LH(左ネジ)	1個
300	[3/4B] 3/4	[3/4B] 3/4	RＨ(右ネジ)	1個
300	[1B] 1	[1B] 1	LH(左ネジ)	1個
300	[1B] 1	[1B] 1	RＨ(右ネジ)	1個
300	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	LH(左ネジ)	1個
300	[1 1/4B] 1 1/4	[1 1/4B] 1 1/4	RＨ(右ネジ)	1個
300	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	LH(左ネジ)	1個
300	[1 1/2B] 1 1/2	[1 1/2B] 1 1/2	RＨ(右ネジ)	1個
150	[3B] 3	[3B] 3	LH(左ネジ)	1個

通常単価(税別) (税込単価)	通常出荷日

28,032円 ( 30,835円 )	19日目
28,032円 ( 30,835円 )	19日目
28,032円 ( 30,835円 )	19日目
28,032円 ( 30,835円 )	19日目
34,899円 ( 38,389円 )	3日目
34,899円 ( 38,389円 )	3日目
44,831円 ( 49,314円 )	19日目
44,831円 ( 49,314円 )	19日目
57,838円 ( 63,622円 )	6日目
57,838円 ( 63,622円 )	6日目
57,838円 ( 63,622円 )	6日目
57,838円 ( 63,622円 )	6日目
174,200円 ( 191,620円 )	6日目

詳細情報

基本情報

基本情報

ACL（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。
【特長】
・加熱・冷却の交互使用が可能です。
・磨耗が少なく、性能のよさを長く保ちます。
・高温、高圧において高速回転が可能です。

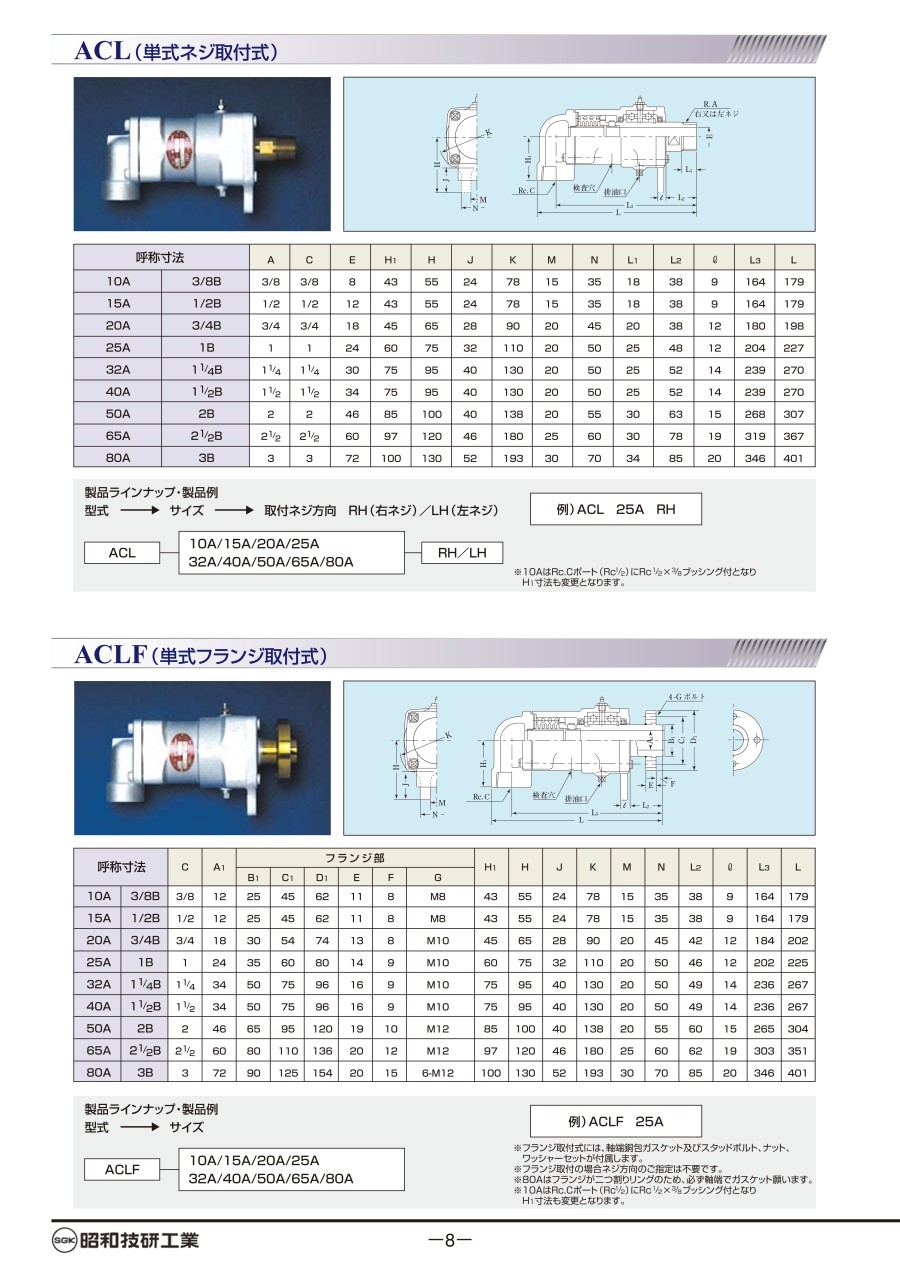

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
