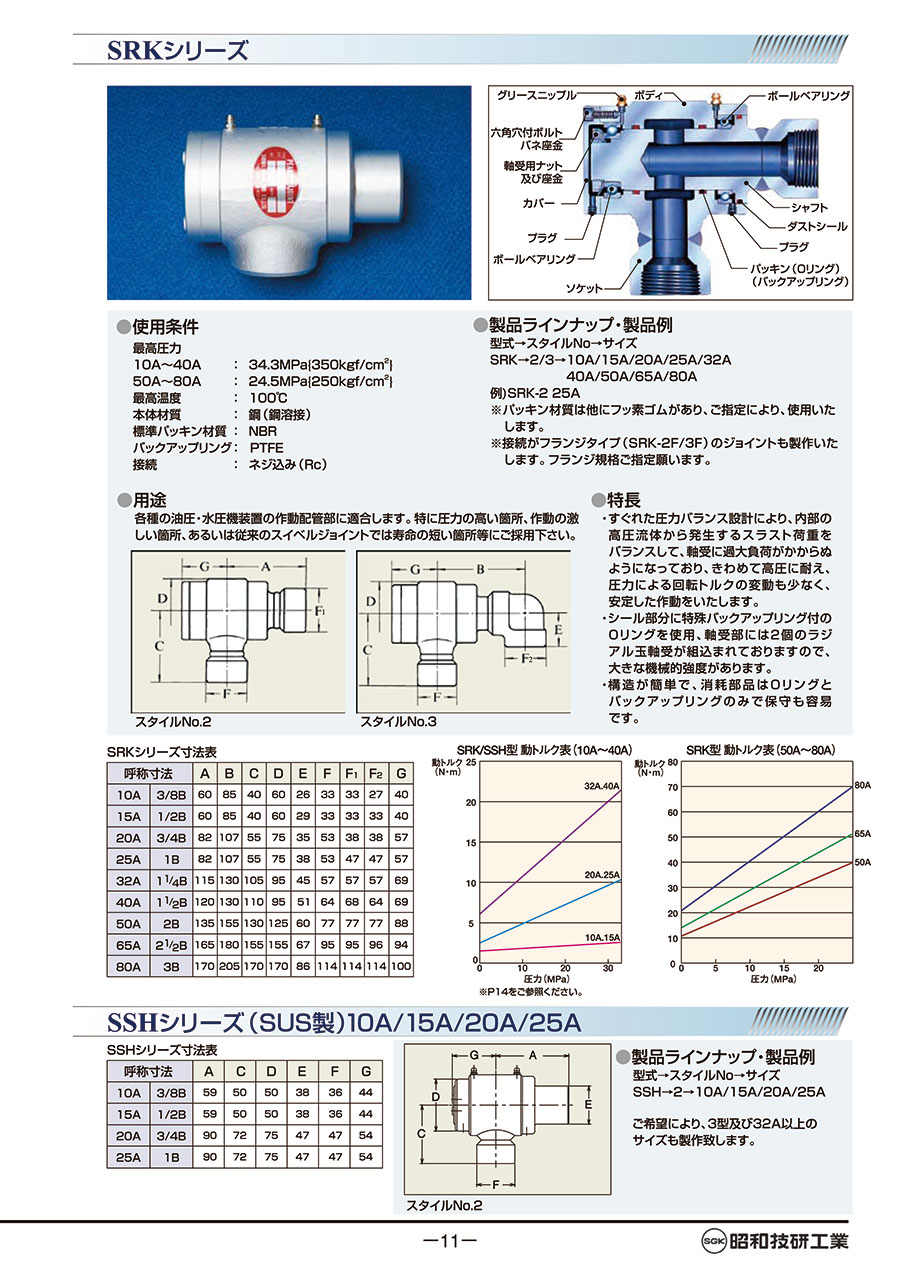

圧力屈折継手パールスイベルジョイント SSHシリーズ（SUS製）

外形図

スタイルNo.2

製品仕様

使用条件

規格表

SSHシリーズ寸法表

使用例

スイベルジョイントの使用方法

スタイル2（又は1）

回転体に流体を移送する時に使用されます。

使用設備
   ホースリール
   ロータリーコイルフッカー

スタイル2

ゴムホースまたは、フレキシブルメタルホースにより流体を移送する時使用されます。機械的に動くことにより発生する曲り部の損傷をなくし、ホースの長さを短くすることができます。

使用設備
   建設機械、工作機械、油圧装置、荷役装置

スタイル3-3-3（又は2-3-2）

平面可動のドッグレッグ配管により、固定配管より移動する機械装置に、流体を安全かつ確実に移送することができます。

使用設備
   ホットプレス、タイヤプレス、ダイカストマシン、射出成型機

スイベルジョイント6個の使用により、配管の全方向（三次元）の移動が可能となります。

商品特長詳細

• すぐれた圧力バランス設計により、内部の高圧流体から発生するスラスト荷重をバランスして、軸受に過大負荷がかからぬようになっており、きわめて高圧に耐え、圧力による回転トルクの変動も少なく、安定した作動をいたします。
• シール部分に特殊バックアップリング付のOリングを使用、軸受部には2個のラジアル玉軸受が組込まれておりますので、大きな機械的強度があります。
• 構造が簡単で、消耗部品はOリングとバックアップリングのみで保守も容易です。

性能・試験情報

SRK/SSH型 動トルク表（10A～40A）
