突合せ溶接式管継手 ステンレス鋼製スタブエンド
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,202円～288,295円特別価格
- 税込単価
- 3,522円～317,125円特別価格
ベンカン機工 溶接式継手 突合せ溶接式管継手 ステンレス鋼製スタブエンド。
詳細情報を確認する- 使用流体
- 水 / 空気 / 蒸気 / ガス / 油
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が86型番あります。
商品情報

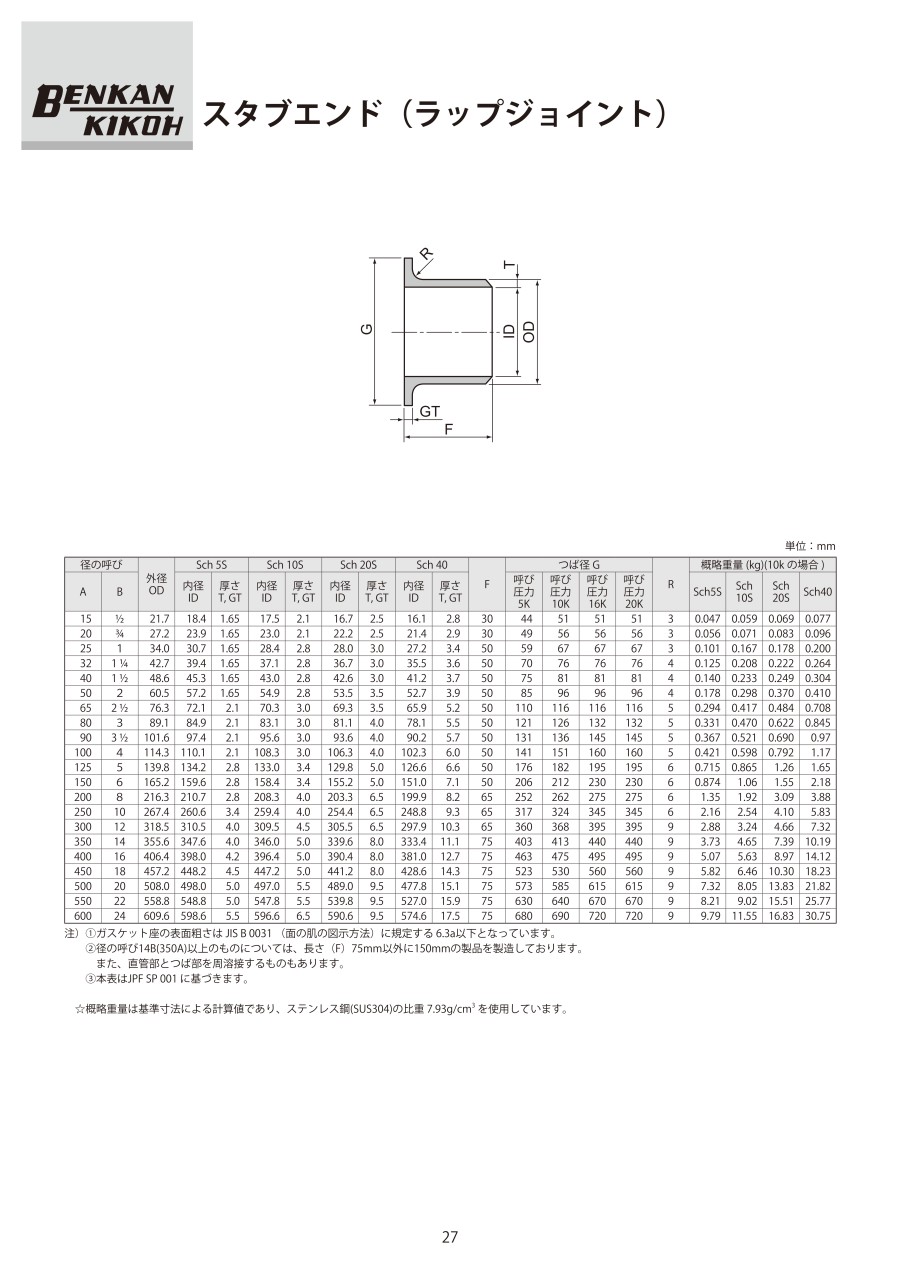

外形図
規格表
単位：mm
| 径の呼び | 外径 OD | Sch10S | Sch20S | Sch40 | F | つば径 G | R | 概略重量（10Kの場合） （kg） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | 内径 ID | 厚さ T、GT | 内径 ID | 厚さ T、GT | 内径 ID | 厚さ T、GT | 呼び圧力 5K | 呼び圧力 10K | 呼び圧力 16K | 呼び圧力 20K | Sch10S | Sch20S | Sch40 | |||
| 15 | 1/2 | 21.7 | 17.5 | 2.1 | 16.7 | 2.5 | 16.1 | 2.8 | 30 | 44 | 51 | 51 | 51 | 3 | 0.059 | 0.069 | 0.077 |
| 20 | 3/4 | 27.2 | 23.0 | 2.1 | 22.2 | 2.5 | 21.4 | 2.9 | 30 | 49 | 56 | 56 | 56 | 3 | 0.071 | 0.083 | 0.096 |
| 25 | 1 | 34.0 | 28.4 | 2.8 | 28.0 | 3.0 | 27.2 | 3.4 | 50 | 59 | 67 | 67 | 67 | 3 | 0.167 | 0.178 | 0.200 |
| 32 | 1 1/4 | 42.7 | 37.1 | 2.8 | 36.7 | 3.0 | 35.5 | 3.6 | 50 | 70 | 76 | 76 | 76 | 4 | 0.208 | 0.222 | 0.264 |
| 40 | 1 1/2 | 48.6 | 43.0 | 2.8 | 42.6 | 3.0 | 41.2 | 3.7 | 50 | 75 | 81 | 81 | 81 | 4 | 0.233 | 0.249 | 0.304 |
| 50 | 2 | 60.5 | 54.9 | 2.8 | 53.5 | 3.5 | 52.7 | 3.9 | 50 | 85 | 96 | 96 | 96 | 4 | 0.298 | 0.370 | 0.410 |
| 65 | 2 1/2 | 76.3 | 70.3 | 3.0 | 69.3 | 3.5 | 65.9 | 5.2 | 50 | 110 | 116 | 116 | 116 | 5 | 0.417 | 0.484 | 0.708 |
| 80 | 3 | 89.1 | 83.1 | 3.0 | 81.1 | 4.0 | 78.1 | 5.5 | 50 | 121 | 126 | 132 | 132 | 5 | 0.470 | 0.622 | 0.845 |
| 90 | 3 1/2 | 101.6 | 95.6 | 3.0 | 93.6 | 4.0 | 90.2 | 5.7 | 50 | 131 | 136 | 145 | 145 | 5 | 0.521 | 0.690 | 0.97 |
| 100 | 4 | 114.3 | 108.3 | 3.0 | 106.3 | 4.0 | 102.3 | 6.0 | 50 | 141 | 151 | 160 | 160 | 5 | 0.598 | 0.792 | 1.17 |
| 125 | 5 | 139.8 | 133.0 | 3.4 | 129.8 | 5.0 | 126.6 | 6.6 | 50 | 176 | 182 | 195 | 195 | 6 | 0.865 | 1.26 | 1.65 |
| 150 | 6 | 165.2 | 158.4 | 3.4 | 155.2 | 5.0 | 151.0 | 7.1 | 50 | 206 | 212 | 230 | 230 | 6 | 1.06 | 1.55 | 2.18 |
| 200 | 8 | 216.3 | 208.3 | 4.0 | 203.3 | 6.5 | 199.9 | 8.2 | 65 | 252 | 262 | 275 | 275 | 6 | 1.92 | 3.09 | 3.88 |
| 250 | 10 | 267.4 | 259.4 | 4.0 | 254.4 | 6.5 | 248.8 | 9.3 | 65 | 317 | 324 | 345 | 345 | 6 | 2.54 | 4.10 | 5.83 |
| 300 | 12 | 318.5 | 309.5 | 4.5 | 305.5 | 6.5 | 297.9 | 10.3 | 65 | 360 | 368 | 395 | 395 | 9 | 3.24 | 4.66 | 7.32 |
注1：ガスケット座の表面粗さはJIS B 0031（面の肌の図示方法）に規定する6.3a以下となっています。
注2：本表はJPF SP 001に基づきます。
※概略重量は基準寸法による計算値であり、ステンレス鋼（SUS304）の比重7.93g/cm3を使用しています。
使用例
管継手の使用例
ベンカン機工溶接式管継手は造船、電力、ガス、石油化学、原子力、肥料、その他各種産業の各部門にわたって極めて多岐に使用されておりますが、ここに石油化学関係と火力発電関係における使用例を参考として例示します。
（1）石油化学関係
| 液体種類 | 使用圧力 （MPa） | 使用温度 （℃） | 管継手材料 |
|---|---|---|---|
| 冷却水、プロセス水 | 0.5 | 60 | FSGP |
| 空気、低圧蒸気 | 0.5 | 150 | FSGP |
| 計器用空気、N2 | 0.35 | 60 | FSGP |
| 純水、飲料水 | 0.35 | 60 | FSGP |
| CO、Cl2、HClガス | 0.5 | 60 | PT370 |
| 中圧蒸気 | 1.0 | 200 | PT370 |
| 炭化水素、プロセス油 | 0.8 | 200 | PT370 |
| N2、NH2、高圧蒸気 | 2.5 | 250 | PT370 |
| 炭化水素、H2、ODCB | 3.5 | 380 | PT410 |
| H2+MTD | 3.5 | 380 | PT410 |
| 炭化水素、混酸 | 1.0 | 60 | SUS304L |
| 有機酸 | 0.8 | 200 | SUS316L |
| MDI+HCl+COCl2 | 0.6orVAC | 200 | インコネル |
| 酢酸 | 0.5 | 60 | アルミニウム |
| 炭化水素+水蒸気 | 0.15 | 750 | SUS316 |
| 蒸気+油混合物 | 5.5 | 540 | PA22 |
| 分解ガソリン | 0.11 | 750 | SUS321 |
（2）火力発電関係
| 使用場所 | 使用圧力 （MPa） | 使用温度 （℃） | 管継手材料 |
|---|---|---|---|
| 蒸気コンバンター、 デイスーパーヒーター | 24.3 | 170 | PT410 |
| 過熱器リングパイプ | 19.0 | 417 | PA22 |
| 過熱器入口、管寄 | 19.6 | 407 | PT410 |
| 吸水ポンプ用 | 24.1 | 184 | PT410 |
| 主蒸気入口 | 16.6 | 566 | PA24 |
| 減温水管用 | 14.8 | 154 | PT370 |
| 過熱器連絡蒸気管 | 7.3 | 418 | PT370 |
| パワーコントロール配管 | 13.5 | 510 | PA22 |
| デイスーパーヒーター噴射蒸気管 | 13.5 | 335 | PT370 |
| デイスーパーヒーター噴射水管 | 17.2 | 195 | PT370 |
| 二次過熱器出口ヘッダードレン | 13.5 | 510 | PA22 |
| 過熱器圧力計配管 | 13.5 | 510 | PA22 |
| ウォーターセパレータードレン管 | 14.4 | 350 | PT410 |
| 主給水管 | 17.5 | 225 | PT410 |
| ボイラ回り給水管 | 19.5 | 365 | PT410 |
| 主蒸気管 | 18.2 | 571 | PA24 |
商品特長詳細
溶接式管継手の適用範囲
■温度・圧力の範囲
ベンカン機工溶接式管継手の主要材料に対する温度・圧力の一般的な適用範囲は次のとおりです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,145円 ( 4,560円 ) | 在庫品1日目当日出荷可能 |
4,312円 ( 4,743円 ) | 5日目 |
5,156円 ( 5,672円 ) | 5日目 |
3,492円 ( 3,841円 ) | 在庫品1日目当日出荷可能 |
4,312円 ( 4,743円 ) | 5日目 |
5,156円 ( 5,672円 ) | 5日目 |
6,004円 ( 6,604円 ) | 5日目 |
6,490円 ( 7,139円 ) | 5日目 |
4,145円 ( 4,560円 ) | 在庫品1日目当日出荷可能 |
3,202円 ( 3,522円 ) | 5日目 |
3,784円 ( 4,162円 ) | 5日目 |
5,236円 ( 5,760円 ) | 5日目 |
8,114円 ( 8,925円 ) | 5日目 |
13,352円 ( 14,687円 ) | 5日目 |
12,407円11,166円 ( 12,283円 ) | 5日目 |
9,855円 ( 10,841円 ) | 5日目 |
18,966円17,448円 ( 19,193円 ) | 5日目 |
16,673円15,005円 ( 16,506円 ) | 5日目 |
14,539円 ( 15,993円 ) | 5日目 |
24,854円22,865円 ( 25,152円 ) | 5日目 |
10,206円 ( 11,227円 ) | 5日目 |
17,699円16,283円 ( 17,911円 ) | 5日目 |
31,305円28,174円 ( 30,991円 ) | 5日目 |
21,336円 ( 23,470円 ) | 5日目 |
33,362円30,025円 ( 33,028円 ) | 5日目 |
58,043円52,238円 ( 57,462円 ) | 5日目 |
44,093円39,683円 ( 43,651円 ) | 5日目 |
82,771円74,493円 ( 81,942円 ) | 5日目 |
3,961円 ( 4,357円 ) | 在庫品1日目当日出荷可能 |
4,765円 ( 5,242円 ) | 5日目 |
5,434円 ( 5,977円 ) | 5日目 |
3,702円 ( 4,072円 ) | 4日目 |
4,871円 ( 5,358円 ) | 5日目 |
5,624円 ( 6,186円 ) | 5日目 |
55,605円50,044円 ( 55,048円 ) | 5日目 |
95,427円85,884円 ( 94,472円 ) | 5日目 |
4,459円 ( 4,905円 ) | 在庫品1日目当日出荷可能 |
6,490円 ( 7,139円 ) | 5日目 |
11,921円 ( 13,113円 ) | 5日目 |
13,593円 ( 14,952円 ) | 5日目 |
18,808円17,303円 ( 19,033円 ) | 5日目 |
6,553円 ( 7,208円 ) | 9日目 |
9,463円 ( 10,409円 ) | 9日目 |
10,920円 ( 12,012円 ) | 9日目 |
6,553円 ( 7,208円 ) | 80日目 |
9,463円 ( 10,409円 ) | 9日目 |
10,920円 ( 12,012円 ) | 9日目 |
7,420円 ( 8,162円 ) | 9日目 |
12,011円11,050円 ( 12,155円 ) | 9日目 |
15,107円13,596円 ( 14,956円 ) | 9日目 |
6,553円 ( 7,208円 ) | 9日目 |
9,463円 ( 10,409円 ) | 9日目 |
10,920円 ( 12,012円 ) | 9日目 |
10,207円 ( 11,228円 ) | 9日目 |
19,439円17,883円 ( 19,671円 ) | 9日目 |
23,797円21,893円 ( 24,082円 ) | 9日目 |
16,118円14,828円 ( 16,311円 ) | 9日目 |
22,141円20,369円 ( 22,406円 ) | 9日目 |
31,745円28,570円 ( 31,427円 ) | 9日目 |
21,808円19,627円 ( 21,590円 ) | 9日目 |
