ジョイントシリーズ 水口ジョイントM
- 通常単価(税別)
- 382円～758円
- 税込単価
- 420円～834円
【特長】・金型冷却用のホース継手です。【材質】・黄銅棒です。
商品情報

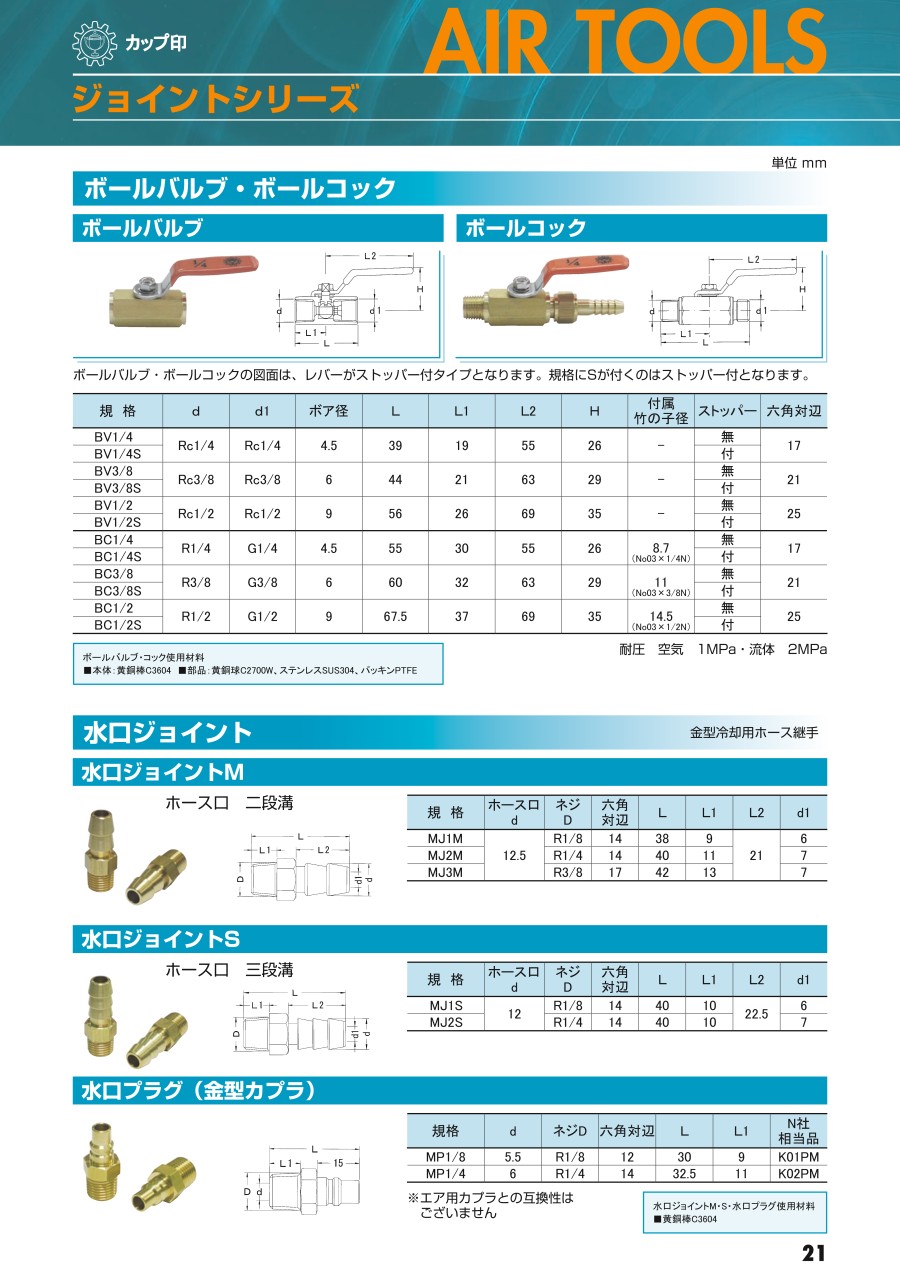

外形図
製品仕様
- ホース口：二段溝
- 使用材料：黄銅棒C3604
規格表
単位：mm
| 型番 | ホース口 d | ネジ D | 六角対辺 | L | L1 | L2 | d1 |
|---|---|---|---|---|---|---|---|
| MJ1M | 12.5 | R1/8 | 14 | 38 | 9 | 21 | 6 |
| MJ2M | R1/4 | 14 | 40 | 11 | 7 | ||
| MJ3M | R3/8 | 17 | 42 | 13 | 7 |
