栗田製作所

ジョイントシリーズ水口ジョイントロング水口M

カタログ |

通常単価(税別): 1,008円～2,119円

税込単価: 1,109円～2,331円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

栗田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

栗田製作所

通常出荷日：3 日目

【特長】・金型冷却用のホース継手です。【材質】・黄銅棒です。

種類
ホース用継手
使用流体
空気
本体材質
黄銅棒
形状
ストレート
ホース接続種類
タケノコ
接続種類
おねじ
接続ねじの種類
R

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ホース口：二段溝
使用材料：黄銅棒

規格表

単位：mm

型番	ホース口 d	ネジ D	六角対辺	L	L1	L2	L3	d1
LM1/8×50	12.5	R1/8	14	80	50	21	9	6
LM1/8×70				100	70
LM1/8×100				130	100
LM1/8×130				160	130
LM1/8×150				180	150
LM1/8×170				200	170
LM1/8×200				230	200
LM1/4×50	12.5	R1/4	14	80	50	21	11	7
LM1/4×70				100	70
LM1/4×100				130	100
LM1/4×130				160	130
LM1/4×150				180	150
LM1/4×170				200	170
LM1/4×200				230	200

型番リスト

表示件数

型番

L寸法	RoHS?	最小発注数量

80	10	1個
100	10	1個
130	10	1個
160	10	1個
180	10	1個
200	10	1個
230	10	1個
80	10	1個
100	10	1個
130	10	1個
160	10	1個
180	10	1個
200	10	1個
230	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,466円 ( 1,613円 )	3日目
1,351円 ( 1,486円 )	3日目
1,579円 ( 1,737円 )	3日目
1,148円 ( 1,263円 )	3日目
1,189円 ( 1,308円 )	3日目
1,750円 ( 1,925円 )	3日目
1,909円 ( 2,100円 )	3日目
1,482円 ( 1,630円 )	3日目
1,505円 ( 1,656円 )	3日目
1,008円 ( 1,109円 )	3日目
1,120円 ( 1,232円 )	3日目
1,904円 ( 2,094円 )	3日目
1,818円 ( 2,000円 )	3日目
2,119円 ( 2,331円 )	3日目

詳細情報

基本情報

基本情報

【特長】・金型冷却用のホース継手です。【材質】・黄銅棒です。

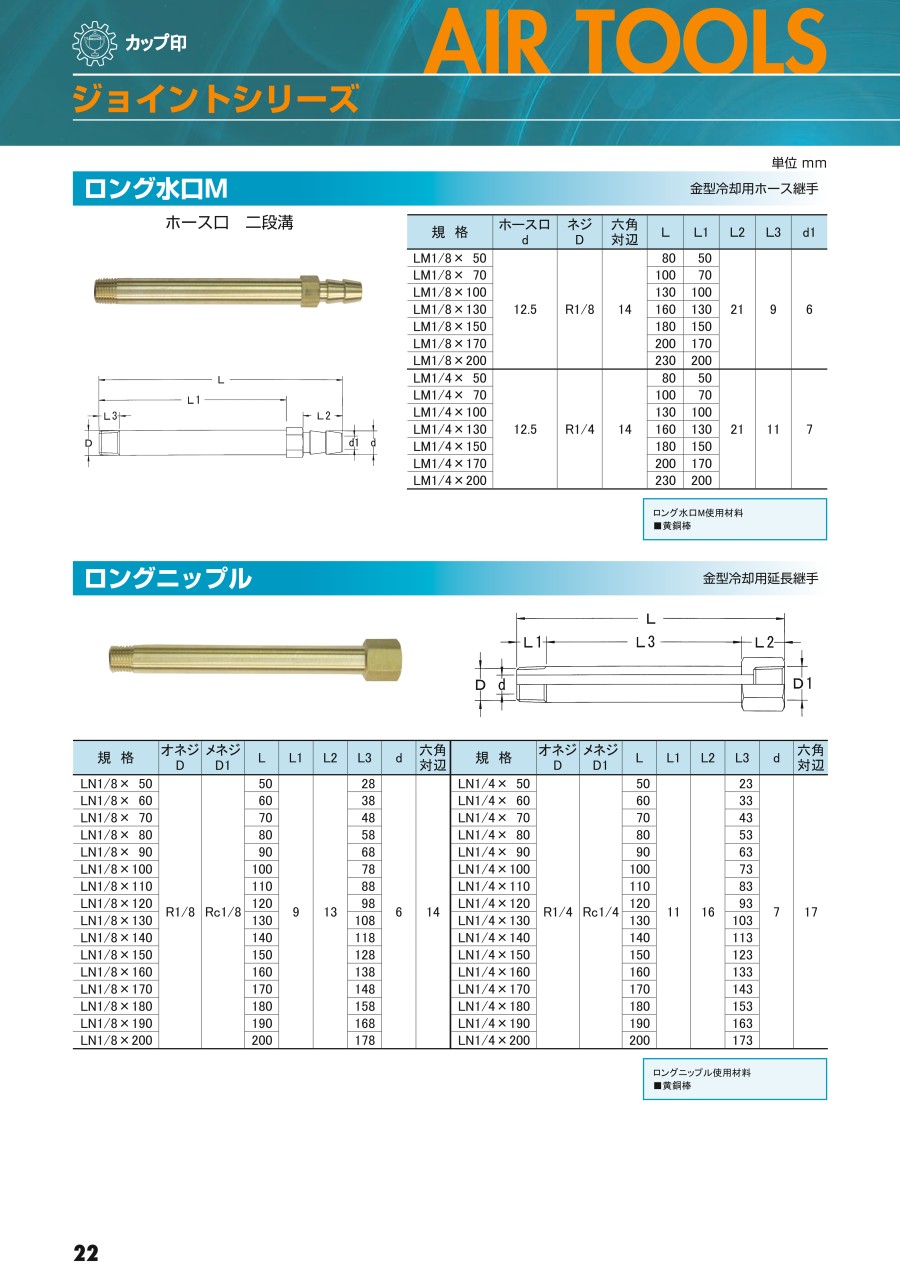

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
