ボルト付ベアリング スチール製 六角穴タイプ
未確定：候補が7型番あります。
商品情報

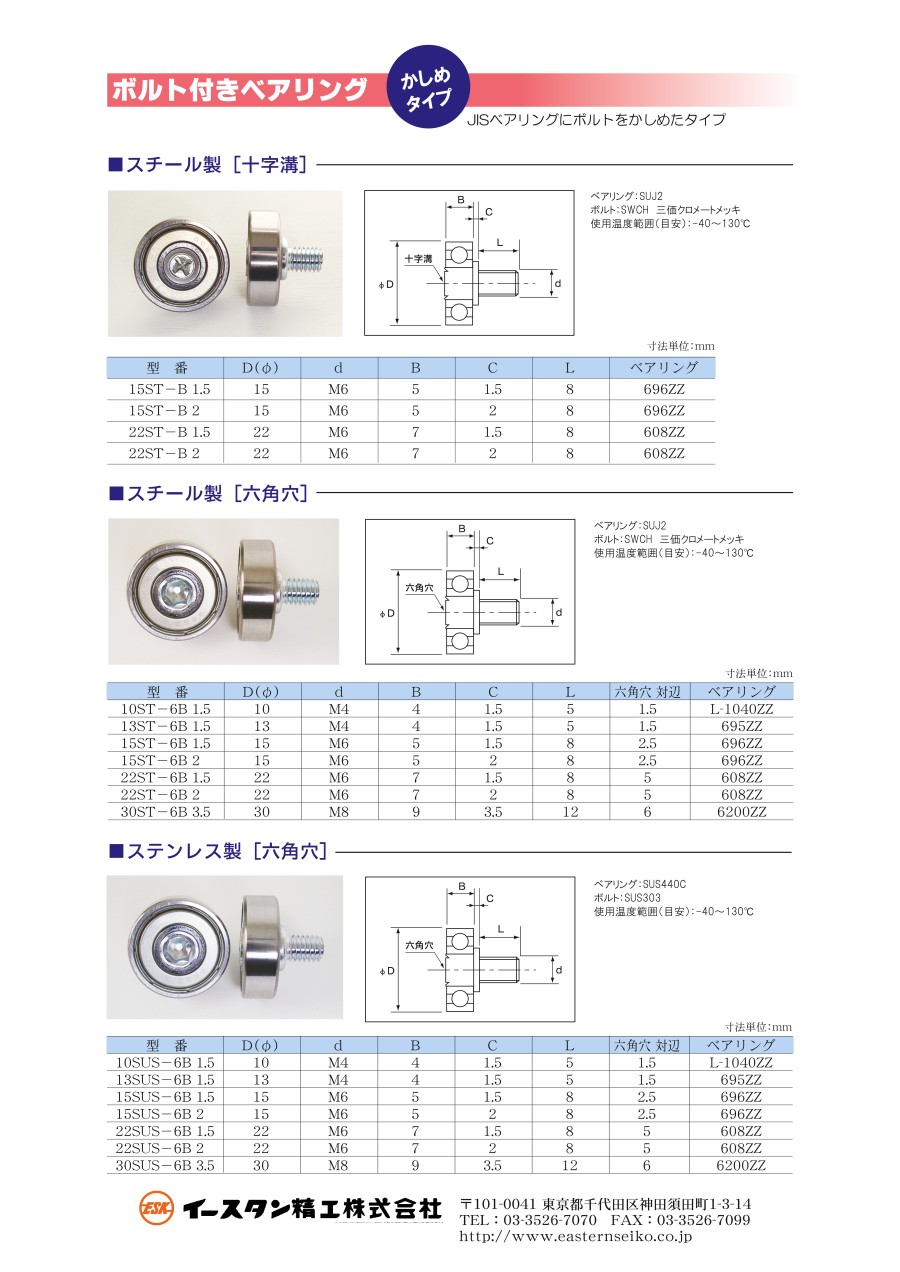

ボルト付ベアリング スチール製 六角溝タイプの外形図と寸法
ボルト付ベアリング スチール製 六角溝タイプの寸法図
六角穴
ベアリング:SUJ2
ボルト:SWCH 三価クロメートメッキ
寸法単位:mm
| 型番 | D（φ） | d | B | C | L | 六角穴 対辺 | ベアリング |
|---|---|---|---|---|---|---|---|
| 10ST-6B 1.5 | 10 | M4 | 4 | 1.5 | 5 | 1.5 | L-1040ZZ |
| 13ST-6B 1.5 | 13 | M4 | 4 | 1.5 | 5 | 1.5 | 695ZZ |
| 15ST-6B 1.5 | 15 | M6 | 5 | 1.5 | 8 | 2.5 | 696ZZ |
| 15ST-6B 2 | 15 | M6 | 5 | 2 | 8 | 2.5 | 696ZZ |
| 22ST-6B 1.5 | 22 | M6 | 7 | 1.5 | 8 | 5 | 608ZZ |
| 22ST-6B 2 | 22 | M6 | 7 | 2 | 8 | 5 | 608ZZ |
| 30ST-6B 3.5 | 30 | M8 | 9 | 3.5 | 12 | 6 | 6200ZZ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
881円 ( 969円 ) | 在庫品1日目当日出荷可能 |
735円 ( 809円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
646円 ( 711円 ) | 在庫品1日目当日出荷可能 |
545円 ( 600円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
JISベアリングにおねじピンをかしめたタイプの玉軸受。
【特長】
・精密ベアリングにボルトをかしめたタイプで、ボルトとベアリングに緩みがない。
【用途】
・軽荷重のガイドローラ、テンショナーに利用可能。
カタログ
商品担当おすすめ
ボルト付ベアリング スチール製 六角穴タイプのレビュー
ガイドローラーとして使った
1
1.02018/06/25
掲載図面では センターボルトが六角穴側にベアリングより出ていないが 実物は約0.6MM飛び出している 図面は正確に記載し...もっと読む
ミスミからのコメント
この度はお客様へご迷惑をおかけし申し訳ございませんでした。 頂きましたご意見をメーカーにもフィードバックし、商品情報の掲載内容を検討したいと思います。 引き続きご愛顧の程よろしくお願い致します。
3人が参考にしています。
回転工具の軸に利用
4
4.02023/04/18
このサイズの商品は、ホームセンターに置いていないので助かります。
回転もスムーズで、購入して良かったです。
0人が参考にしています。
搬送装置に使用しています
4
4.02022/05/10
当社で設計・製作している特別な生産設備装置からの搬送装置に使用しています。生産設備装置の搬出口からライン側への乗り移りの...もっと読む
0人が参考にしています。
部品の固定、且つベアリングとして
3
3.02019/11/05
ボルトがカシメられており、スペースの無い箇所で使用できました。ただ、六角穴のサイズがネジ径に対して小さいです。大きい仕様...もっと読む
0人が参考にしています。
小型装置の受けとして
5
5.02019/01/10
小型装置のしゅうどう部受けとして、少量多品種の試作品製作が多いため、細かいラインナップで選択でき助かっています。
0人が参考にしています。
よくあるご質問（FAQ）
Qラジアル荷重かけてもねじ外れないでしょうか？
A
取付ねじはかしめ済みのため外れません。
Qカシメているベアリングの精度等級は何でしょうか。
A
ＪＩＳ０級です。
