ジョインボール PTFEライナー式 ステンレスめねじロッドエンド FDF形
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,329円～5,646円
- 税込単価
- 4,762円～6,211円
【特長】・固体潤滑方式のため、グリス補給が不要なタイプ。ステンレス製です。
詳細情報を確認する未確定：候補が2型番あります。
商品情報

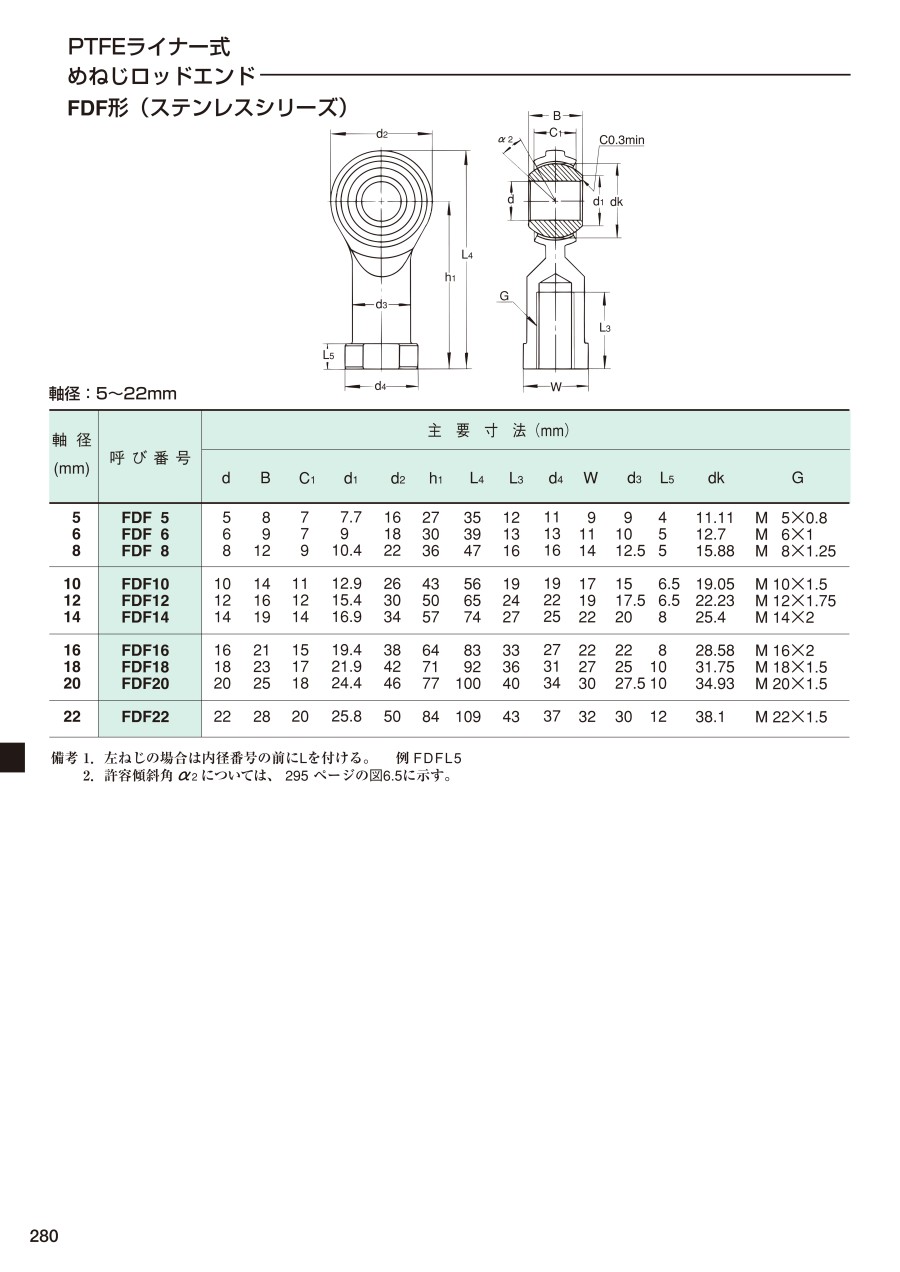

外形図
製品仕様
| 型番 | 軸径（mm） | 許容傾斜角 α2（°） | 最小静破壊ラジアル荷重 （kN） | 限界荷重（kN） | 質量 （g） | |
|---|---|---|---|---|---|---|
| ラジアル FLr | アキシアル FLa | |||||
| FDF6 | 6 | 11 | 9.8 | 6.4 | 2.4 | 20 |
| FDF12 | 12 | 13 | 19.1 | 12.7 | 4.9 | 89 |
規格表
単位：mm
| 型番 | d | B | C1 | d1 | d2 | h1 | L4 | L3 | d4 | W | d3 | L5 | dk | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FDF6 | 6 | 9 | 7 | 9 | 18 | 30 | 39 | 13 | 13 | 11 | 10 | 5 | 12.7 | M6×1 |
| FDF12 | 12 | 16 | 12 | 15.4 | 30 | 50 | 65 | 24 | 22 | 19 | 17.5 | 6.5 | 22.23 | M12×1.75 |
