ジョインボール インサート式 おねじロッドエンド JAM形
- 通常単価(税別)
- 2,219円
- 税込単価
- 2,441円
【特長】・2個のインサートの間は油だめになっており、適当なすきまを持たせた構造...
詳細情報を確認するJAM8の仕様・寸法情報
種類
ロッドエンドベアリング
ロッドエンドベアリング 種類
標準
接続ねじ 種類
おねじ・右ねじ
接続ねじ
[M8] M8×1.25
内径(mm)
8
本体材質
[スチール] S35C
潤滑方式
給油
ボール 材質
高炭素クロム軸受鋼鋼材（SUJ2）
許容傾斜角度 α(deg)
8
B(mm)
12
C1(mm)
9
H1(mm)
42
商品情報
外形図
製品仕様
| 型番 | 軸径（mm） | 許容傾斜角（°） | 最小静破壊ラジアル荷重 （kN） | 限界荷重（kN） | 質量 （g） | |||
|---|---|---|---|---|---|---|---|---|
| α1 | α2 | α3 | ラジアル FLr | アキシアル FLa | ||||
| JAM8 | 8 | 8 | 14 | 25 | 12.4 | 8.2 | 4.2 | 36 |
規格表
| 型番 | d | B | C1 | d1 | d2 | h | L2 | L1 | dk | G |
|---|---|---|---|---|---|---|---|---|---|---|
| JAM8 | 8 | 12 | 9 | 10.4 | 22 | 42 | 53 | 25 | 15.88 | M8×1.25 |

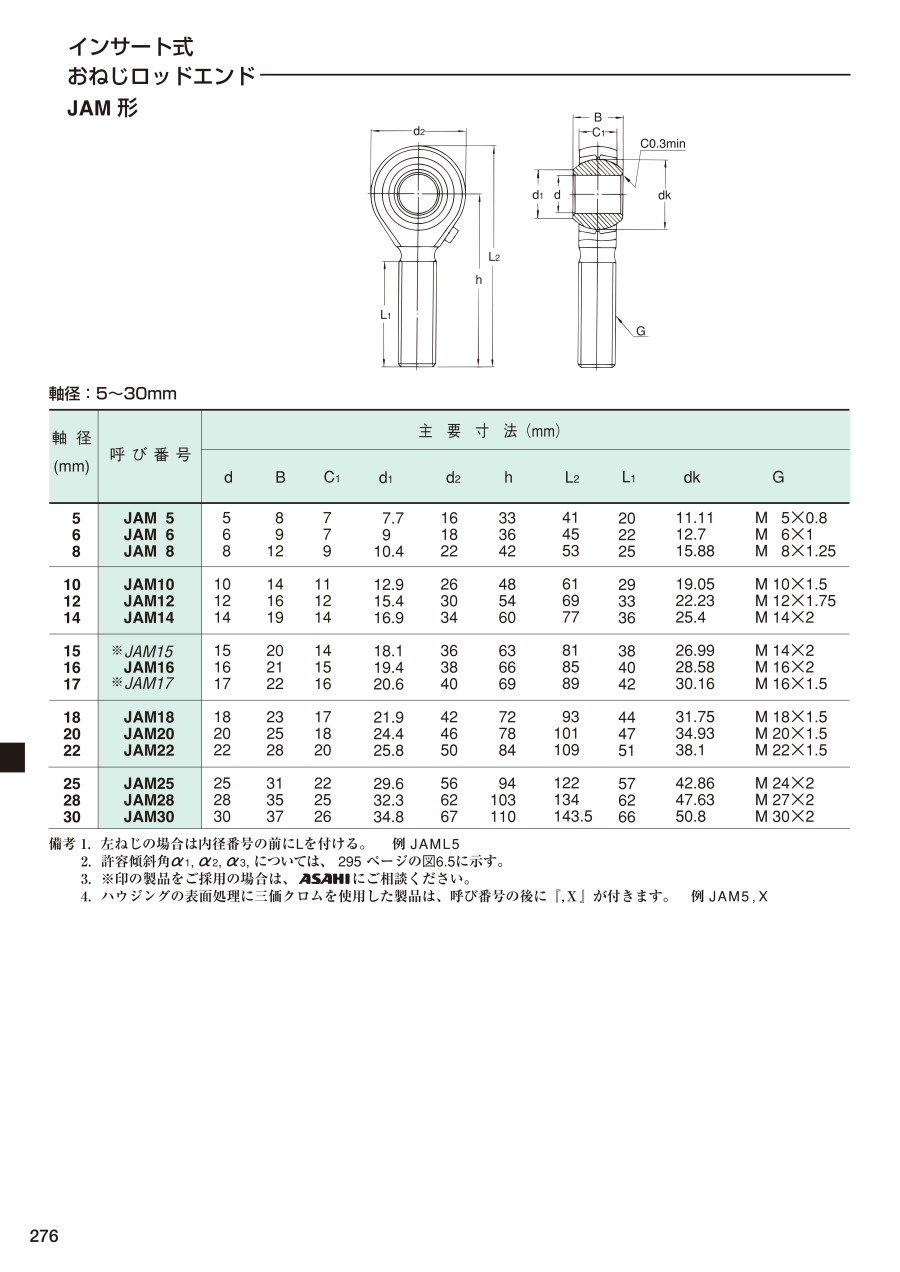

カタログ
類似品類似品をすべて見る
商品担当おすすめ
ジョインボール インサート式 おねじロッドエンド JAM形の型番JAM8のページです。
型番JAM8に関する仕様情報を記載しております。
ジョインボール インサート式 おねじロッドエンド JAM形のレビュー
装置のばねを調整する部分に使用
4
4.02019/10/02
力がかからないばねを調整する部分（円弧運動する部分）に取り付けて使用しています。従来品のアフター修理で、交換部品として同...もっと読む
0人が参考にしています。
