メカニカル部品技術窓口

絞り込み条件

未確定：候補が13型番あります。

軸径(mm)(φ)
~mm
- 15
- 17
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
基本定格荷重 Cr(KN)
~mm
- 12.8
- 14
- 19.6
- 25.9
- 29.3
- 33
- 35.5
- 43
- 52.5
- 57.5
- 62
基本定格荷重 Cor(KN)
~mm
- 6.6
- 7.9
- 11.3
- 15.4
- 17.9
- 20.5
- 23.2
- 29.4
- 36.1
- 40
- 44
タイプ
~mm
- UC
出荷日
- すべて
- 当日出荷可能
- 2日以内
- 6日以内

旭精工

インサート軸受止めねじ付き円筒穴形 UC形

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 987円～5,842円

税込単価: 1,086円～6,426円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭精工

ピロー形ユニット止めねじ付き円筒穴形 UCP形

通常価格(税別)： 1,679円 (税込価格：1,847円)

通常出荷日：在庫品1日目

【特長】・球状外径面で調心性を図り、幅広内輪の片側2本の六角穴付き止めねじで軸...

詳細情報を確認する

ベアリングユニット種類
インサート軸受
インサート軸受の形式
止めねじ付き円筒穴形
転動体材質
SUJ2
給油方法
なし

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

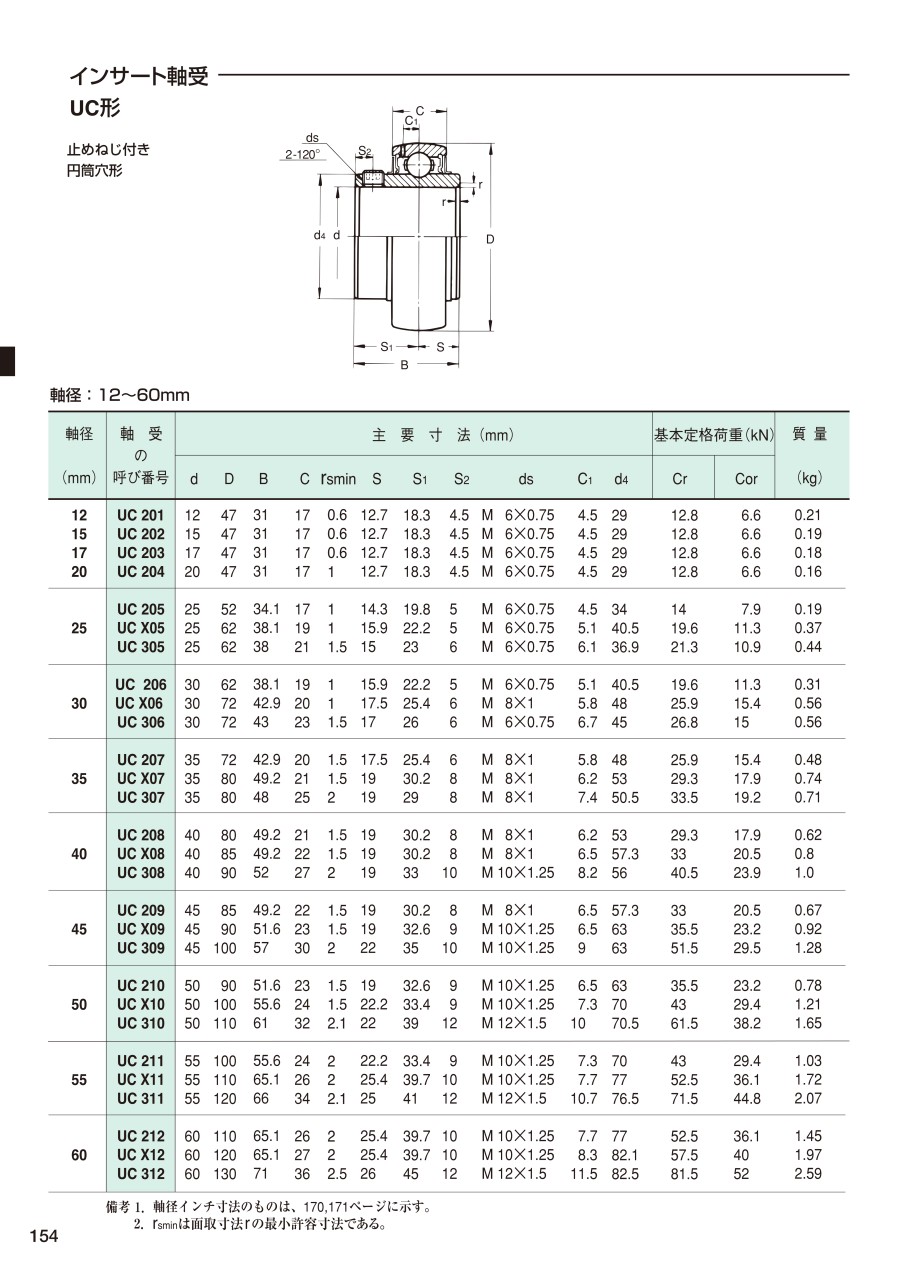

外形図

規格表

軸径（mm）	軸受の型番	主要寸法（mm）											基本定格荷重（kN）		質量（kg）
軸径（mm）	軸受の型番	d	D	B	C	rsmin	S	S₁	S₂	ds	C₁	d₄	Cr	Cor	質量（kg）
12	UC 201	12	47	31	17	0.6	12.7	18.3	4.5	M 6×0.75	4.5	29	12.8	6.6	0.21
15	UC 202	15	47	31	17	0.6	12.7	18.3	4.5	M 6×0.75	4.5	29	12.8	6.6	0.19
17	UC 203	17	47	31	17	0.6	12.7	18.3	4.5	M 6×0.75	4.5	29	12.8	6.6	0.18
20	UC 204	20	47	31	17	1	12.7	18.3	4.5	M 6×0.75	4.5	29	12.8	6.6	0.16
25	UC 205	25	52	34.1	17	1	14.3	19.8	5	M 6×0.75	4.5	34	14	7.9	0.19
	UC X05	25	62	38.1	19	1	15.9	22.2	5	M 6×0.75	5.1	40.5	19.6	11.3	0.37
	UC 305	25	62	38	21	1.5	15	23	6	M 6×0.75	6.1	36.9	21.3	10.9	0.44
30	UC 206	30	62	38.1	19	1	15.9	22.2	5	M 6×0.75	5.1	40.5	19.6	11.3	0.31
	UC X06	30	72	42.9	20	1	17.5	25.4	6	M 8×1	5.8	48	25.9	15.4	0.56
	UC 306	30	72	43	23	1.5	17	26	6	M 6×0.75	6.7	45	26.8	15	0.56
35	UC 207	35	72	42.9	20	1.5	17.5	25.4	6	M 8×1	5.8	48	25.9	15.4	0.48
	UC X07	35	80	49.2	21	1.5	19	30.2	8	M 8×1	6.2	53	29.3	17.9	0.74
	UC 307	35	80	48	25	2	19	29	8	M 8×1	7.4	50.5	33.5	19.2	0.71
40	UC 208	40	80	49.2	21	1.5	19	30.2	8	M 8×1	6.2	53	29.3	17.9	0.62
	UC X08	40	85	49.2	22	1.5	19	30.2	8	M 8×1	6.5	57.3	33	20.5	0.8
	UC 308	40	90	52	27	2	19	33	10	M 10×1.25	8.2	56	40.5	23.9	1.0
45	UC 209	45	85	49.2	22	1.5	19	30.2	8	M 8×1	6.5	57.3	33	20.5	0.67
	UC X09	45	90	51.6	23	1.5	19	32.6	9	M 10×1.25	6.5	63	35.5	23.2	0.92
	UC 309	45	100	57	30	2	22	35	10	M 10×1.25	9	63	51.5	29.5	1.28
50	UC 210	50	90	51.6	23	1.5	19	32.6	9	M 10×1.25	6.5	63	35.5	23.2	0.78
	UC X10	50	100	55.6	24	1.5	22.2	33.4	9	M 10×1.25	7.3	70	43	29.4	1.21
	UC 310	50	110	61	32	2.1	22	39	12	M 12×1.5	10	70.5	61.5	38.2	1.65
55	UC 211	55	100	55.6	24	2	22.2	33.4	9	M 10×1.25	7.3	70	43	29.4	1.03
	UC X11	55	110	65.1	26	2	25.4	39.7	10	M 10×1.25	7.7	77	52.5	36.1	1.72
	UC 311	55	120	66	34	2.1	25	41	12	M 12×1.5	10.7	76.5	71.5	44.8	2.07
60	UC 212	60	110	65.1	26	2	25.4	39.7	10	M 10×1.25	7.7	77	52.5	36.1	1.45
	UC X12	60	120	65.1	27	2	25.4	39.7	10	M 10×1.25	8.3	82.1	57.5	40	1.97
	UC 312	60	130	71	36	2.5	26	45	12	M 12×1.5	11.5	82.5	81.5	52	2.59
65	UC 213	65	120	65.1	27	2	25.4	39.7	10	M 10×1.25	8.3	82.1	57.5	40	1.71
	UC X13	65	125	74.6	29	2	30.2	44.4	12	M 12×1.5	8.7	87	62	44	2.33
	UC 313	65	140	75	38	2.5	30	45	12	M 12×1.5	12.2	88.5	92.5	59.7	3.15
70	UC 214	70	125	74.6	29	2	30.2	44.4	12	M 12×1.5	8.7	87	62	44	2.06
	UC X14	70	130	77.8	30	2	33.3	44.5	14	M 12×1.5	9.2	91.5	66	48.2	2.57
	UC 314	70	150	78	40	2.5	33	45	12	M 12×1.5	13	95.2	104	68	3.83
75	UC 215	75	130	77.8	30	2	33.3	44.5	14	M 12×1.5	9.2	91.5	66	48.2	2.22
	UC X15	75	140	82.6	32	2	33.3	49.3	14	M 12×1.5	9.6	98.5	72.5	53	3.22
	UC 315	75	160	82	42	2.5	32	50	14	M 14×1.5	13.8	101.5	114	76.9	4.59
80	UC 216	80	140	82.6	32	2.1	33.3	49.3	14	M 12×1.5	9.6	98.5	72.5	53	2.82
	UC X16	80	150	85.7	34	2.1	34.1	51.6	14	M 12×1.5	10.5	105	83.5	61.8	3.81
	UC 316	80	170	86	44	2.5	34	52	14	M 14×1.5	14.5	108	123	86.4	5.4
85	UC 217	85	150	85.7	34	2.1	34.1	51.6	14	M 12×1.5	10.5	105	83.5	61.8	3.38
	UC X17	85	160	96	36	2.1	39.7	56.3	15	M 12×1.5	11.1	111.5	95.5	71.4	4.83
	UC 317	85	180	96	46	3	40	56	16	M 16×1.5	15	114.5	132	96.5	6.58
90	UC 218	90	160	96	36	2.1	39.7	56.3	15	M 12×1.5	11.1	111.5	95.5	71.4	4.34
	UC X18	90	170	104	38	2.1	42.9	61.1	14	M 14×1.5	11.9	118	109	81.6	5.49
	UC 318	90	190	96	48	3	40	56	16	M 16×1.5	15.9	121	143	107.2	7.34
95	UC 319	95	200	103	50	3	41	62	16	M 16×1.5	16.7	127.5	153	118.4	8.7
100	UC X20	100	190	117.5	42	2.5	49.2	68.3	16	M 16×1.5	13	132.5	134	104.7	9.04
100	UC 320	100	215	108	54	3	42	66	18	M 18×1.5	18	135.5	173	140.4	10.8
105	UC 321	105	225	112	56	3	44	68	18	M 18×1.5	19	142	183	153.1	12.2
110	UC 322	110	240	117	60	3	46	71	18	M 18×1.5	21	152	205	178.8	14.3
120	UC 324	120	260	126	64	3	51	75	18	M 18×1.5	22	165	207	184.8	18.5
130	UC 326	130	280	135	68	4	54	81	20	M 20×1.5	23	178	229	214.3	23
140	UC 328	140	300	145	73	4	59	86	20	M 20×1.5	25	191.5	255	246	28.5

備考1.軸径インチ寸法のものは、デジタルカタログに示す。
2.rsminは面取寸法rの最小許容寸法である。

型番リスト

表示件数

型番

軸径(mm)

(φ)

基本定格荷重 Cr

(KN)

基本定格荷重 Cor

(KN)

最小発注数量

15	12.8	6.6	1個
17	12.8	6.6	1個
20	12.8	6.6	1個
25	14	7.9	1個
30	19.6	11.3	1個
35	25.9	15.4	1個
40	29.3	17.9	1個
45	33	20.5	1個
50	35.5	23.2	1個
55	43	29.4	1個
60	52.5	36.1	1個
65	57.5	40	1個
70	62	44	1個

通常単価(税別) (税込単価)	通常出荷日

1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
987円 ( 1,086円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
1,324円 ( 1,456円 )	在庫品1日目当日出荷可能
1,888円 ( 2,077円 )	在庫品1日目当日出荷可能
2,191円 ( 2,410円 )	在庫品1日目当日出荷可能
2,866円 ( 3,153円 )	在庫品1日目当日出荷可能
3,034円 ( 3,337円 )	在庫品1日目当日出荷可能
3,487円 ( 3,836円 )	6日目
4,176円 ( 4,594円 )	在庫品1日目当日出荷可能
5,055円 ( 5,561円 )	6日目
5,842円 ( 6,426円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・球状外径面で調心性を図り、幅広内輪の片側2本の六角穴付き止めねじで軸に固定し、二重シールにより密封されたベアリングです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴タイプの鋳物製ピローユニットです。伝動装置などにご使用いただけます。
ミスミ
玉軸受ユニット鋳物製ピロー（心高タイプ）
心高タイプの鋳物製ピローユニットです。標準タイプより心の位置が高くなっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インサート軸受止めねじ付き円筒穴形 UC形のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

メンテナンス時に使用しています

満足度：5.02021/05/26

当社で使用している生産設備のメンテナンス時に使用しています。又社内では、地元で入手性が高い、このメーカーに統一しようとし...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品インサート軸受止めねじ付き円筒穴形 UC形	テークアップ形ユニット止めねじ付き円筒穴形 UCT形	ハンガー形ユニット止めねじ付き円筒穴形 UCECH形	テークアップ形ユニット鋼板製フレーム付き止めねじ付き円筒穴形 UCT200+WB形	（無給油）サーマロイピローユニット用軸受	玉軸受ユニット　－鋳造製非対称フランジタイプ－
メーカー	旭精工	旭精工	旭精工	旭精工	大同メタル工業	ミスミ
通常価格	987円-	2,432円 -	2,809円 -	19,174円	21,372円 -	1,090円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	2日目〜	2日目	8日目	在庫品1日目
ベアリングユニット種類	インサート軸受	テークアップ形	ハンガー形	テークアップ形	ユニット用玉軸受	変形ひしフランジ形
インサート軸受の形式	止めねじ付き円筒穴形	止めねじ付き円筒穴形	止めねじ付き円筒穴形	アダプタ付き円筒穴形	円筒穴止ねじ	止めねじ
転動体材質	SUJ2	SUJ2	SUJ2	SUJ2	-	-
給油方法	なし	なし	グリスニップル	なし	-	-
