ピロー形ユニット シルバーシリーズ 止めねじ付き円筒穴形 KP
- 通常単価(税別)
- 1,765円～2,828円
- 税込単価
- 1,942円～3,111円
【特長】・軸受箱の形状は一般的なピロー形になりますが、従来のインサート軸受ユニ...
詳細情報を確認する- ベアリングユニット 種類
- ピロー形
- ピロー形 種類
- 標準
- インサート軸受の形式
- 止めねじ付き円筒穴形
- ユニット本体 材質
- ZDC
- 転動体材質
- SUJ2
- 給油方法
- なし
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が6型番あります。
商品情報

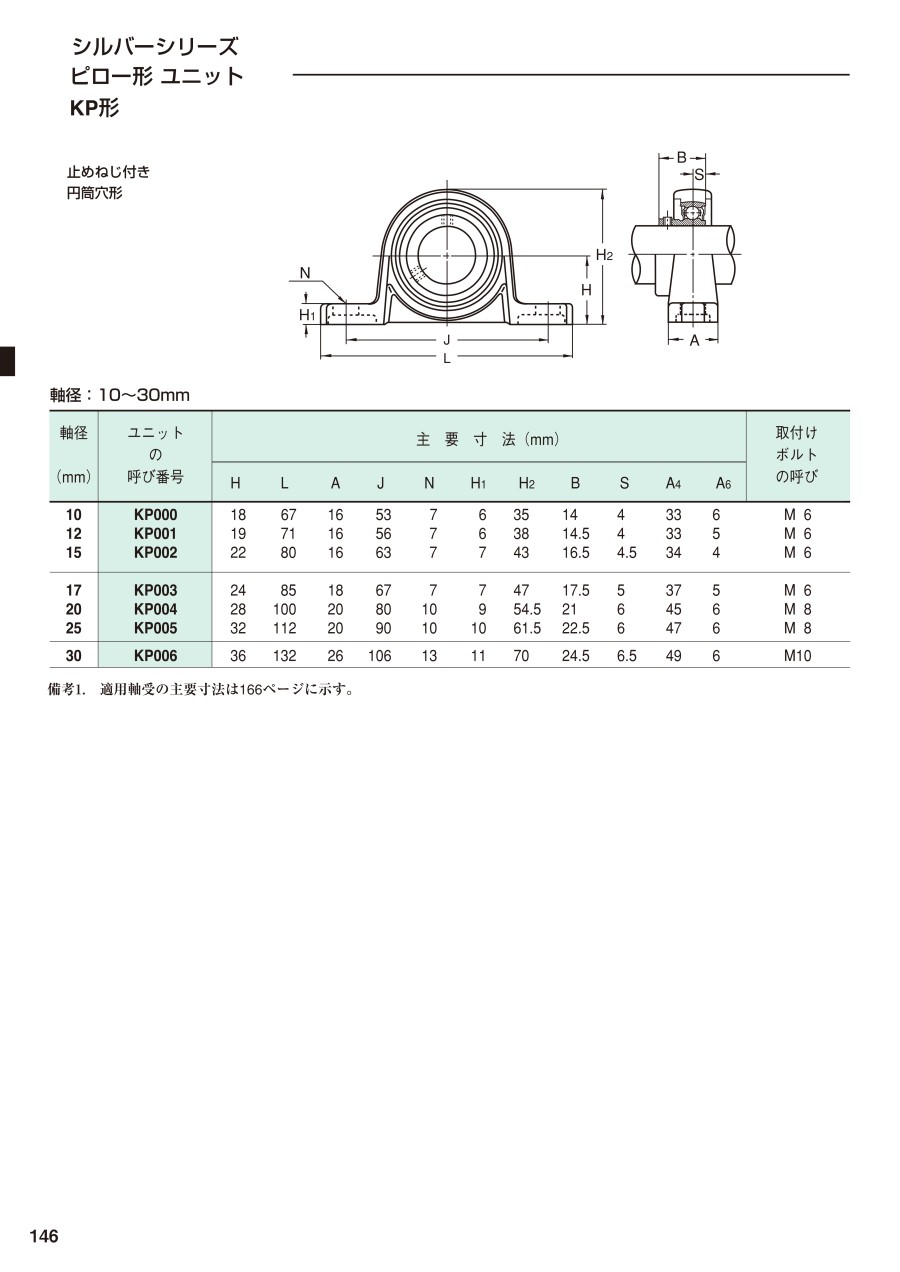

外形図
規格表
| 軸径 （mm） | ユニット の 型番 | 主要寸法（mm） | 取付け ボルト の呼び | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | H1 | H2 | B | S | |||
| 10 | KP000 | 18 | 67 | 16 | 53 | 7 | 6 | 35 | 14 | 4 | M6 |
| 12 | KP001 | 19 | 71 | 16 | 56 | 7 | 6 | 38 | 14.5 | 4 | M6 |
| 15 | KP002 | 22 | 80 | 16 | 63 | 7 | 7 | 43 | 16.5 | 4.5 | M6 |
| 17 | KP003 | 24 | 85 | 18 | 67 | 7 | 7 | 47 | 17.5 | 5 | M6 |
| 20 | KP004 | 28 | 100 | 20 | 80 | 10 | 9 | 54.5 | 21 | 6 | M8 |
| 25 | KP005 | 32 | 112 | 20 | 90 | 10 | 10 | 61.5 | 22.5 | 6 | M8 |
| 30 | KP006 | 36 | 132 | 26 | 106 | 13 | 11 | 70 | 24.5 | 6.5 | M10 |
備考1.適用軸受の主要寸法はデジタルカタログに示す。
| 軸受 | 軸受箱の 型番 | ユニットの 質量（g） | ||
|---|---|---|---|---|
| 型番 | 基本定格荷重（kN） | |||
| Cr | Cor | 標準 | ||
| K000 | 4.6 | 2 | P000 | 70 |
| K001 | 5.1 | 2.4 | P001 | 80 |
| K002 | 5.6 | 2.8 | P002 | 120 |
| K003 | 6 | 3.3 | P003 | 140 |
| K004 | 9.35 | 5.1 | P04-5 | 210 |
| K005 | 10.1 | 5.8 | P05-6 | 270 |
| K006 | 13.2 | 8.3 | P06-7 | 410 |
詳細情報
基本情報
【特長】
・軸受箱の形状は一般的なピロー形になりますが、従来のインサート軸受ユニットに比べて小形・軽量です。
・また、軸受箱にはセンターマークが付いているので位置決めが容易です。
・軸との固定方法は止めねじ方式になります。
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
カタログ
商品担当おすすめ
ピロー形ユニット シルバーシリーズ 止めねじ付き円筒穴形 KPのレビュー
軸受け
5
5.02022/02/11
お客様からピローのご指定を受けての依頼があったため、購入しました。
使い勝手はもちろん、見た目もシルバーでカッコいいです...もっと読む
0人が参考にしています。
台形ねじ回転軸受けとして
5
5.02020/12/01
使用上特に問題ありません。シルバーなので安価なのに高級感があります。
0人が参考にしています。
振動式ふるい機の軸受けに
3
3.02019/07/24
振動式ふるい機の軸受けの定期交換品として使用しています。装置全体として振動していますが軸受け自体は振動しないようになって...もっと読む
0人が参考にしています。
車輪の軸受けとして
5
5.02019/07/24
車輪の軸受けとして使用しています。必要にせまられクラブ員からの紹介で使いはじめています。クラブ員のなかでもミスミ製を使用...もっと読む
0人が参考にしています。
