未確定：候補が3型番あります。
軸径(mm)(φ)
~mm- 20
- 25
- 45
H(mm)
~mm- 89
- 117
基本定格荷重 Cr(KN)
~mm- 12.8
- 14
- 33
基本定格荷重 Cor(KN)
~mm- 6.6
- 7.9
- 20.5
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 6日以内
テークアップ形ユニット 止めねじ付き円筒穴形 UCT形
- 通常単価(税別)
- 2,432円～4,847円
- 税込単価
- 2,675円～5,332円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
ベルトやチェーンの調整など、軸心を自由に移動する必要がある箇所に使用できます。
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
銅板製カバー付き
鋳鉄製カバー付き
製品仕様
| 軸受 | 標準軸受箱の呼び番号 | 鋼板製カバー付き ユニットの呼び番号 | 鋳鉄製カバー付き ユニットの呼び番号 | ユニットの質量（kg） | ||||
|---|---|---|---|---|---|---|---|---|
| 呼び番号 | 基本定格荷重（kN） | 両側共ゴムシール付き カバー（片側軸端カバー） | 両側共ゴムシール付き カバー（片側軸端カバー） | 標準 | 鋼板製 カバー付き | 鋳鉄製 カバー付き | ||
| Cr | Cor | |||||||
| UC204 | 12.8 | 6.6 | T204 | UCT204C（E） | CUCT204C（CE） | 0.74 | 0.80 | 1.2 |
| UC205 | 14 | 7.9 | T205 | UCT205C（E） | CUCT205C（CE） | 0.82 | 0.89 | 1.5 |
| UC209 | 33 | 20.5 | T209 | UCT209C（E） | CUCT209C（CE） | 2.4 | 2.6 | 3.6 |

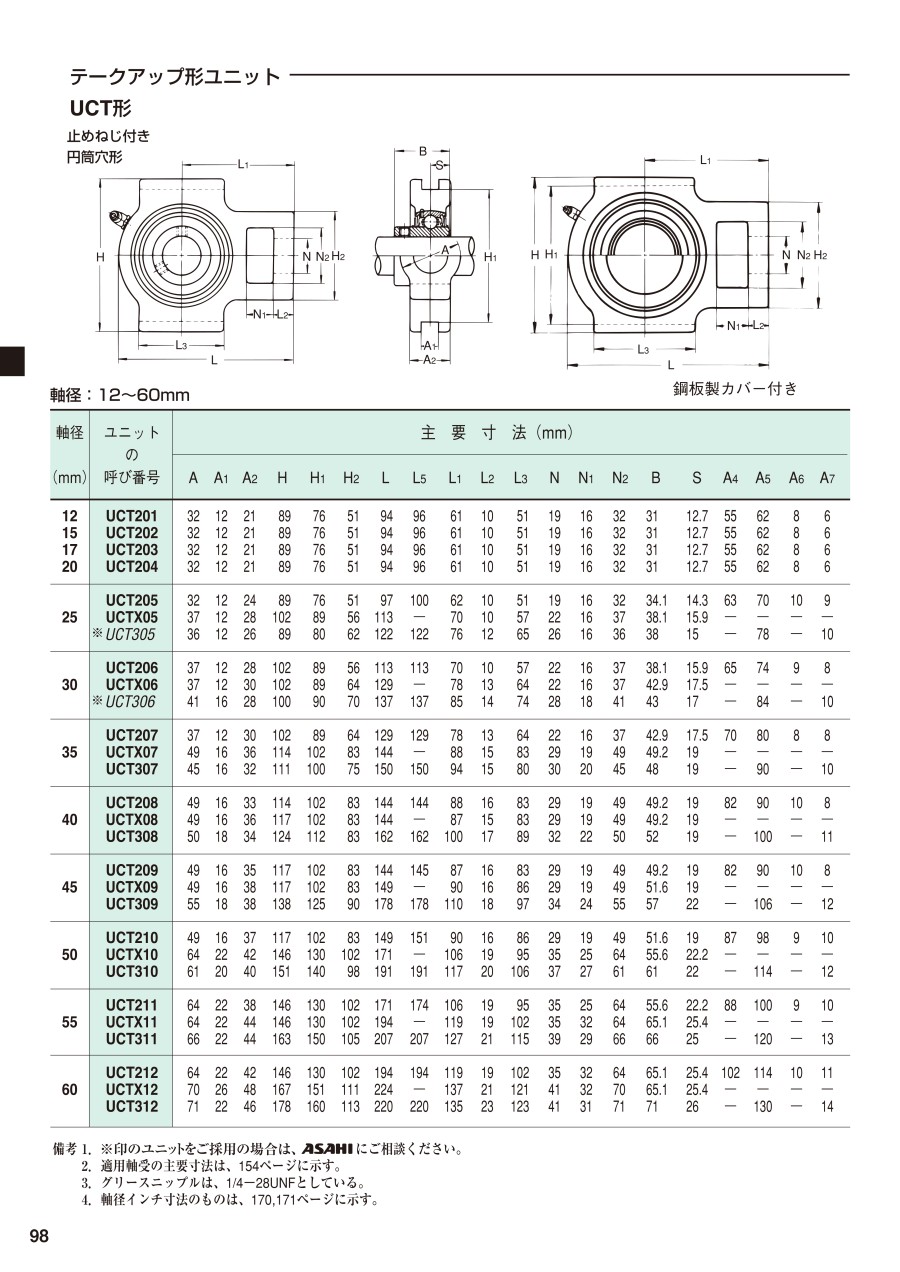

規格表
| 型番 | 軸径 （mm） | 主要寸法（mm） | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | A2 | H | H1 | H2 | L | L5 | L1 | L2 | L3 | N | N1 | N2 | B | S | A4 | A5 | A6 | A7 | ||
| UCT204 | 20 | 32 | 12 | 21 | 89 | 76 | 51 | 94 | 96 | 61 | 10 | 51 | 19 | 16 | 32 | 31 | 12.7 | 55 | 62 | 8 | 6 |
| UCT205 | 25 | 32 | 12 | 24 | 89 | 76 | 51 | 97 | 100 | 62 | 10 | 51 | 19 | 16 | 32 | 34.1 | 14.3 | 63 | 70 | 10 | 9 |
| UCT209 | 45 | 49 | 16 | 35 | 117 | 102 | 83 | 144 | 145 | 87 | 16 | 83 | 29 | 19 | 49 | 49.2 | 19 | 82 | 90 | 10 | 8 |
備考：グリースニップルは、1/4-28UNFとしている。
詳細情報
基本情報
ベルトやチェーンの調整など、軸心を自由に移動する必要がある箇所に使用できます。
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
商品担当おすすめ
テークアップ形ユニット 止めねじ付き円筒穴形 UCT形のレビュー
コンベヤベルトのストレッチ
5
5.02022/03/19
何処にでも有る昔からの信頼品です。
納期と価格で購入先が決まります。
0人が参考にしています。
