ひしフランジ形ユニット 止めねじ付き円筒穴形 BLFL形
- 通常単価(税別)
- 1,491円～3,027円
- 税込単価
- 1,640円～3,330円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
鋳鉄製シリーズ ひしフランジ形ユニットの中で、最も軽量でかつ簡単な構造の軸受箱に、ゴムシール付きインサ...
詳細を確認- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 軸径 （mm） | ユニット の 型番 | 主要寸法（mm） | 取付け ボルト の呼び | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | A1 | A2 | A0 | B | S | |||
| 12 | BLFL1J | 81 | 56 | 18 | 63.5 | 7 | 9.5 | 9.5 | 25.5 | 22 | 6 | M6 |
| 15 | BLFL2J | 81 | 56 | 18 | 63.5 | 7 | 9.5 | 9.5 | 25.5 | 22 | 6 | M6 |
| 17 | BLFL3J | 81 | 56 | 18 | 63.5 | 7 | 9.5 | 9.5 | 25.5 | 22 | 6 | M6 |
| 20 | BLFL4J | 90 | 63 | 20 | 71.5 | 10 | 11 | 11 | 28.7 | 24.7 | 7 | M8 |
| 25 | BLFL5J | 95 | 69 | 20 | 76 | 10 | 11 | 11 | 30.5 | 27 | 7.5 | M8 |
| 30 | BLFL6J | 113 | 79 | 22.5 | 90.5 | 12 | 12 | 12 | 34.3 | 30.3 | 8 | M10 |
| 35 | BLFL7J | 122 | 89 | 24 | 100 | 12 | 13 | 13 | 37.4 | 32.9 | 8.5 | M10 |
備考1.適用軸受の主要寸法はデジタルカタログに示す。
2.軸受箱の球状軸受座の直径は、公差域クラスJ7を採用している。
3.軸受箱の強度についてはASAHIにご照会ください。
| 軸受 | 軸受箱の 型番 | ユニット の質量 （kg） | ||
|---|---|---|---|---|
| 型番 | 基本定格荷重（kN） | |||
| Cr | Cor | |||
| B1 | 9.55 | 4.8 | LFL3J | 0.28 |
| B2 | 9.55 | 4.8 | LFL3J | 0.27 |
| B3 | 9.55 | 4.8 | LFL3J | 0.25 |
| B4 | 12.8 | 6.6 | LFL4J | 0.30 |
| B5 | 14 | 7.9 | LFL5J | 0.40 |
| B6 | 19.6 | 11.3 | LFL6J | 0.58 |
| B7 | 25.9 | 15.4 | LFL7J | 0.81 |
詳細情報
基本情報
鋳鉄製シリーズ ひしフランジ形ユニットの中で、最も軽量でかつ簡単な構造の軸受箱に、ゴムシール付きインサート軸受を組み合わせた形式で、比較的軽荷重・中低速の伝動軸に適している。
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

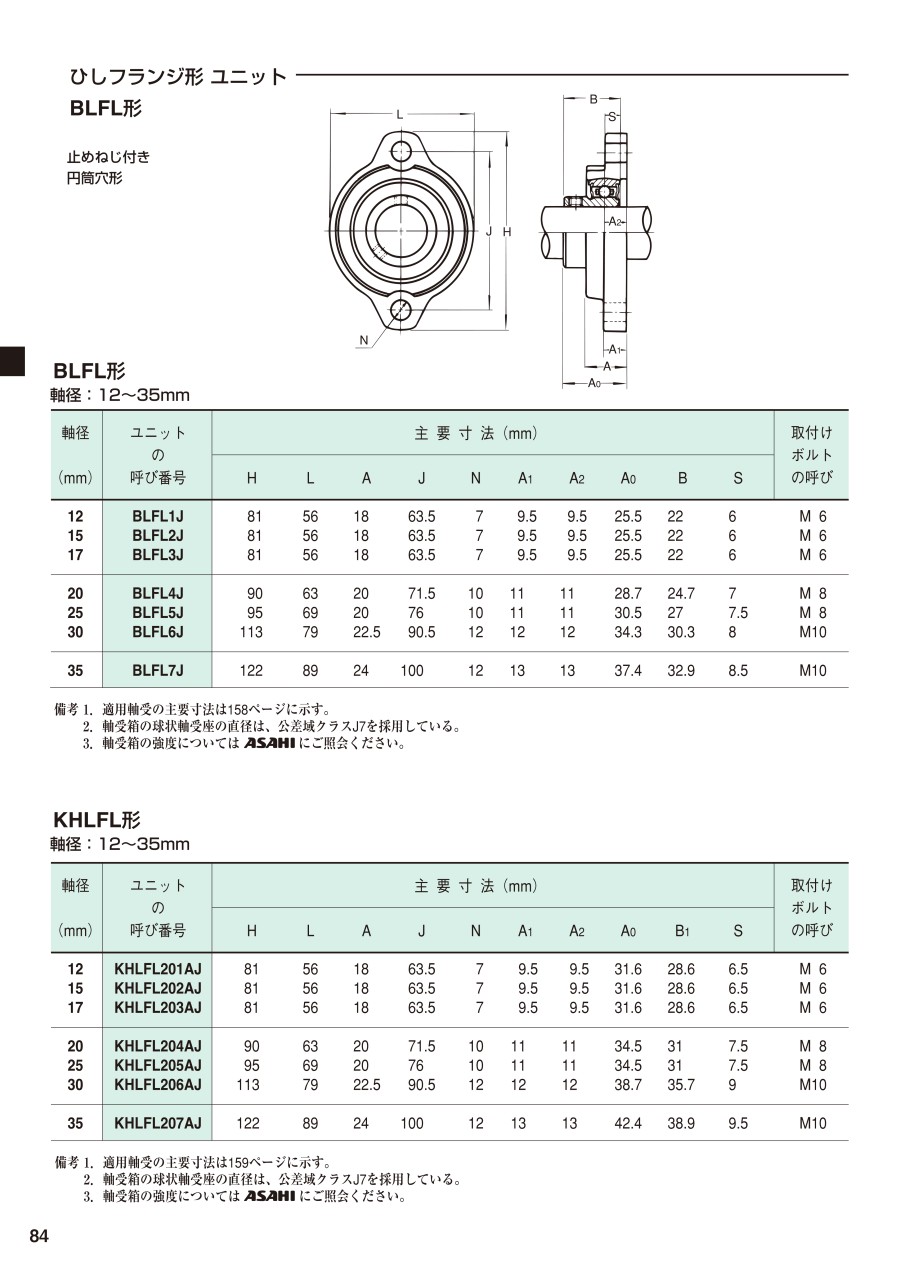

カタログ
商品担当おすすめ
ひしフランジ形ユニット 止めねじ付き円筒穴形 BLFL形のレビュー
ブラシの回転軸受けに
5
5.02020/03/11
コンベアが汚れたときに磨くブラシの回転軸受けに、このひしフランジ型ユニット（BLFL4J）を使用しています。この商品の品...もっと読む
0人が参考にしています。
