ひしフランジ形ユニット 止めねじ付き円筒穴形 BFL形
- 通常単価(税別)
- 2,001円
- 税込単価
- 2,201円
通常出荷日：在庫品1日目当日出荷可能
鋳鉄製シリーズ ひしフランジ形ユニットの中で、最も軽量でかつ簡単な構造の軸受箱に、ゴムシール付き軸受を...
詳細を確認- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
BFL204の仕様・寸法情報
ベアリングユニット 種類
ひしフランジ形
軸径(mm)(φ)
20
インサート軸受の形式
[円筒穴止ねじ] 止めねじ付き円筒穴形
ユニット本体 材質
[スチール] FC200
H(mm)
113
転動体材質
SUJ2
給油方法
なし
基本定格荷重 Cr(KN)
12.8
基本定格荷重 Cor(KN)
6.6
-
-
商品情報

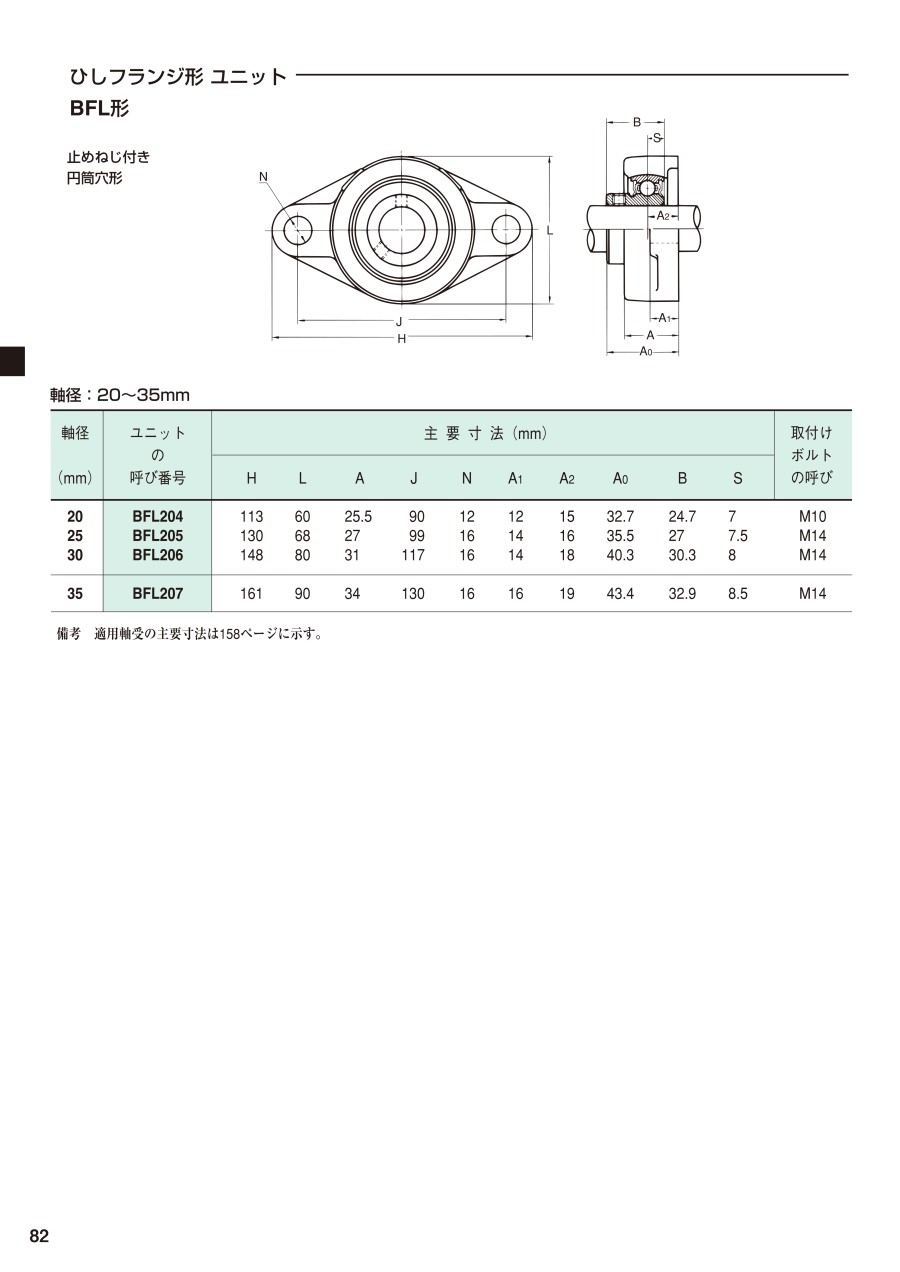

外形図
製品仕様
| 軸受 | 軸受箱の呼び番号 | ユニットの質量（kg） | ||
|---|---|---|---|---|
| 呼び番号 | 基本定格荷重（kN） | |||
| Cr | Cor | |||
| B4 | 12.8 | 6.6 | FL204 G00 | 0.38 |
規格表
| 型番 | 軸径 （mm） | 主要寸法（mm） | 取付ボルトの呼び | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | A1 | A2 | A0 | B | S | |||
| BFL204 | 20 | 113 | 60 | 25.5 | 90 | 12 | 12 | 15 | 32.7 | 24.7 | 7 | M10 |
詳細情報
基本情報
鋳鉄製シリーズ ひしフランジ形ユニットの中で、最も軽量でかつ簡単な構造の軸受箱に、ゴムシール付き軸受を組み合わせた形式で、比較的軽荷重・中低速の伝動軸に適している製品です。
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
ひしフランジ形ユニット 止めねじ付き円筒穴形 BFL形の型番BFL204のページです。
型番BFL204に関する仕様情報を記載しております。
