旭精工

ひしフランジ形ユニット止めねじ付き円筒穴形 UCFL形

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,756円～6,906円

税込単価: 1,932円～7,597円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭精工

ひしフランジ形ユニット止めねじ付き円筒穴形 BLFL形

通常価格(税別)： 1,491円 (税込価格：1,640円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭精工

ピロー形ユニット止めねじ付き円筒穴形 UCP形

通常価格(税別)： 1,679円 (税込価格：1,847円)

通常出荷日：在庫品1日目

【特長】・軸受箱の形状をひし形とし、2本のボルトで取り付けるようにしているため...

詳細情報を確認する

ベアリングユニット種類
ひしフランジ形
インサート軸受の形式
止めねじ付き円筒穴形
ユニット本体材質
FC200
転動体材質
SUJ2
給油方法
グリスニップル
カバー有無
なし
シールタイプ
標準

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

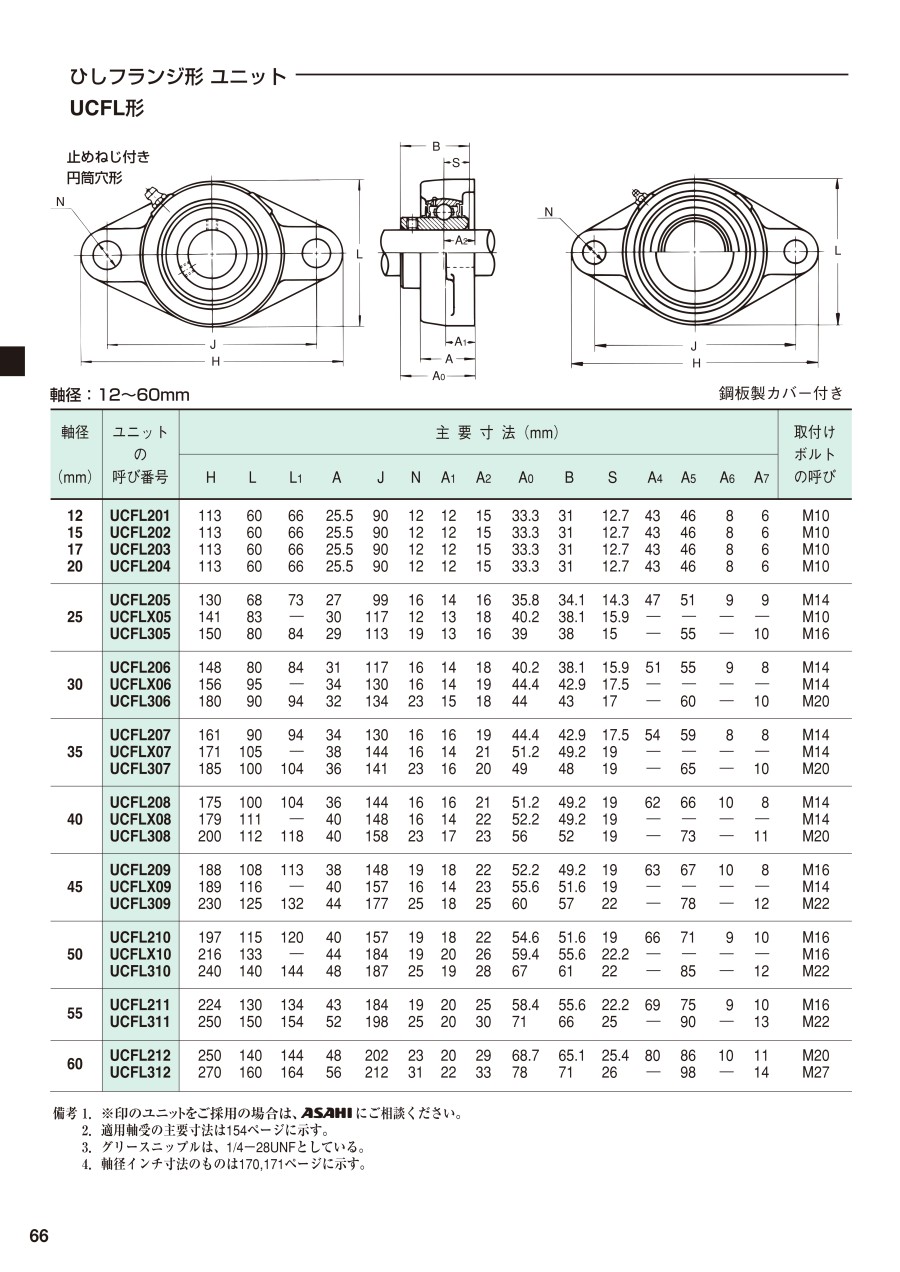

外形図

鋼板製カバー付き

規格表

軸径（mm）	ユニットの型番	主要寸法（mm）												取付けボルトの呼び
軸径（mm）	ユニットの型番	H	L	A	J	N	A₁	A₂	A₀	B	S	A₄	A₆	取付けボルトの呼び
12	UCFL201	113	60	25.5	90	12	12	15	33.3	31	12.7	43	8	M10
15	UCFL202	113	60	25.5	90	12	12	15	33.3	31	12.7	43	8	M10
17	UCFL203	113	60	25.5	90	12	12	15	33.3	31	12.7	43	8	M10
20	UCFL204	113	60	25.5	90	12	12	15	33.3	31	12.7	43	8	M10
25	UCFL205	130	68	27	99	16	14	16	35.8	34.1	14.3	47	9	M14
	UCFLX05	141	83	30	117	12	13	18	40.2	38.1	15.9	ー	ー	M10
	UCFL305	150	80	29	113	19	13	16	39	38	15	ー	ー	M16
30	UCFL206	148	80	31	117	16	14	18	40.2	38.1	15.9	51	9	M14
	UCFLX06	156	95	34	130	16	14	19	44.4	42.9	17.5	ー	ー	M14
	UCFL306	180	90	32	134	23	15	18	44	43	17	ー	ー	M20
35	UCFL207	161	90	34	130	16	16	19	44.4	42.9	17.5	54	8	M14
	UCFLX07	171	105	38	144	16	14	21	51.2	49.2	19	ー	ー	M14
	UCFL307	185	100	36	141	23	16	20	49	48	19	ー	ー	M20
40	UCFL208	175	100	36	144	16	16	21	51.2	49.2	19	62	10	M14
	UCFLX08	179	111	40	148	16	14	22	52.2	49.2	19	ー	ー	M14
	UCFL308	200	112	40	158	23	17	23	56	52	19	ー	ー	M20
45	UCFL209	188	108	38	148	19	18	22	52.2	49.2	19	63	10	M16
	UCFLX09	189	116	40	157	16	14	23	55.6	51.6	19	ー	ー	M14
	UCFL309	230	125	44	177	25	18	25	60	57	22	ー	ー	M22
50	UCFL210	197	115	40	157	19	18	22	54.6	51.6	19	66	9	M16
	UCFLX10	216	133	44	184	19	20	26	59.4	55.6	22.2	ー	ー	M16
	UCFL310	240	140	48	187	25	19	28	67	61	22	ー	ー	M22
55	UCFL211	224	130	43	184	19	20	25	58.4	55.6	22.2	69	9	M16
55	UCFL311	250	150	52	198	25	20	30	71	66	25	ー	ー	M22
60	UCFL212	250	140	48	202	23	20	29	68.7	65.1	25.4	80	10	M20
60	UCFL312	270	160	56	212	31	22	33	78	71	26	ー	ー	M27
65	UCFL213	258	155	50	210	23	24	30	69.7	65.1	25.4	81	10	M20
65	UCFL313	295	175	58	240	31	25	33	78	75	30	ー	ー	M27
70	UCFL214	265	160	54	216	23	24	31	75.4	74.6	30.2	ー	ー	M20
70	UCFL314	315	185	61	250	35	28	36	81	78	33	ー	ー	M30
75	UCFL215	275	165	56	225	23	24	34	78.5	77.8	33.3	ー	ー	M20
75	UCFL315	320	195	66	260	35	30	39	89	82	32	ー	ー	M30
80	UCFL216	290	180	58	233	25	24	34	83.3	82.6	33.3	ー	ー	M22
80	UCFL316	355	210	68	285	38	32	38	90	86	34	ー	ー	M33
85	UCFL217	305	190	63	248	25	26	36	87.6	85.7	34.1	ー	ー	M22
85	※UCFL317	370	220	74	300	38	32	44	100	96	40	ー	ー	M33
90	UCFL218	320	205	68	265	25	26	40	96.3	96	39.7	ー	ー	M22
90	※UCFL318	385	235	76	315	38	36	44	100	96	40	ー	ー	M33
95	※UCFL319	405	250	94	330	41	40	59	121	103	41	ー	ー	M36
100	※UCFL320	440	270	94	360	44	40	59	125	108	42	ー	ー	M39
105	※UCFL321	440	270	94	360	44	40	59	127	112	44	ー	ー	M39
110	※UCFL322	470	300	96	390	44	42	60	131	117	46	ー	ー	M39
120	※UCFL324	520	330	110	430	47	48	65	140	126	51	ー	ー	M42
130	※UCFL326	550	360	115	460	47	50	65	146	135	54	ー	ー	M42
140	※UCFL328	600	400	125	500	51	60	75	161	145	59	ー	ー	M45

備考1.適用軸受の主要寸法はデジタルカタログに示す。
2.グリースニップルは、軸受の内径番号13以下を1/4-28UNF、軸受の内径番号14以上をPF1/8としている。
3.軸径インチ寸法のものはデジタルカタログに示す。

軸受			標準軸受箱の型番	鋼板製カバー付きユニットの型番	ユニットの質量（kg）
型番	基本定格荷重（kN）			ゴムシール付きカバー（軸端カバー）	標準	鋼板製カバー付き
型番	Cr	Cor		ゴムシール付きカバー（軸端カバー）	標準	鋼板製カバー付き
UC201	12.8	6.6	FL204	UCFL201C（E）	0.47	0.50
UC202	12.8	6.6	FL204	UCFL202C（E）	0.45	0.48
UC203	12.8	6.6	FL204	UCFL203C（E）	0.44	0.47
UC204	12.8	6.6	FL204	UCFL204C（E）	0.42	0.45
UC205	14	7.9	FL205	UCFL205C（E）	0.59	0.63
UCX05	19.6	11.3	FLX05	-	1.0	-
UC305	21.3	10.9	FL305	-	1.1	-
UC206	19.6	11.3	FL206	UCFL206C（E）	0.90	0.94
UCX06	25.9	15.4	FLX06	-	1.5	-
UC306	26.8	15	FL306	-	1.5	-
UC207	25.9	15.4	FL207	UCFL207C（E）	1.2	1.3
UCX07	29.3	17.9	FLX07	-	1.9	-
UC307	33.5	19.2	FL307	-	1.8	-
UC208	29.3	17.9	FL208	UCFL208C（E）	1.51	1.61
UCX08	33	20.5	FLX08	-	2.0	-
UC308	40.5	23.9	FL308	-	2.4	-
UC209	33	20.5	FL209	UCFL209C（E）	1.9	2.0
UCX09	35.5	23.2	FLX09	-	2.4	-
UC309	51.5	29.5	FL309	-	3.4	-
UC210	35.5	23.2	FL210	UCFL210C（E）	2.2	2.3
UCX10	43	29.4	FLX10	-	3.6	-
UC310	61.5	38.2	FL310	-	4.3	-
UC211	43	29.4	FL211	UCFL211C（E）	3.2	3.3
UC311	71.5	44.8	FL311	-	5.1	-
UC212	52.5	36.1	FL212	UCFL212C（E）	4.1	4.3
UC312	81.5	52	FL312	-	6.2	-
UC213	57.5	40	FL213	UCFL213C（E）	5.1	5.3
UC313	92.5	59.7	FL313	-	7.4	-
UC214	62	44	FL214	-	6.0	-
UC314	104	68	FL314	-	9.0	-
UC215	66	48.2	FL215	-	6.5	-
UC315	114	76.9	FL315	-	10.0	-
UC216	72.5	53	FL216	-	8.0	-
UC316	123	86.4	FL316	-	12.6	-
UC217	83.5	61.8	FL217	-	9.5	-
UC317	132	96.5	FL317	-	14.5	-
UC218	95.5	71.4	FL218	-	11.9	-
UC318	143	107.2	FL318	-	17.1	-
UC319	153	118.4	FL319	-	21.8	-
UC320	173	140.4	FL320	-	26.5	-
UC321	183	153.1	FL321	-	28.2	-
UC322	205	178.8	FL322	-	33.1	-
UC324	207	184.8	FL324	-	45.7	-
UC326	229	214.3	FL326	-	57.5	-
UC328	255	246	FL328	-	79.7	-

型番リスト

表示件数

型番

軸径(mm)

(φ)

基本定格荷重 Cr

(KN)

基本定格荷重 Cor

(KN)

仕様

フランジ寸法 a

(mm)

最小発注数量

12	12.8	6.6	給油式	113	1個
15	12.8	6.6	給油式	113	1個
17	12.8	6.6	給油式	113	1個
20	12.8	6.6	給油式	113	1個
20	12.8	6.6	無給油式	113	1個
25	14	7.9	給油式	130	1個
25	14	7.9	無給油式	130	1個
30	19.6	11.3	給油式	148	1個
30	19.6	11.3	無給油式	148	1個
35	25.9	15.4	給油式	161	1個
35	25.9	15.4	無給油式	161	1個
40	29.3	17.9	給油式	175	1個
40	29.3	17.9	無給油式	175	1個
45	33	20.5	給油式	188	1個
45	33	20.5	無給油式	188	1個
50	35.5	23.2	給油式	197	1個
55	43	29.4	給油式	224	1個
60	52.5	36.1	給油式	250	1個

通常単価(税別) (税込単価)	通常出荷日

1,756円 ( 1,932円 )	在庫品1日目当日出荷可能
1,879円 ( 2,067円 )	在庫品1日目当日出荷可能
1,865円 ( 2,052円 )	在庫品1日目当日出荷可能
1,759円 ( 1,935円 )	在庫品1日目当日出荷可能
1,819円 ( 2,001円 )	在庫品1日目当日出荷可能
1,924円 ( 2,116円 )	在庫品1日目当日出荷可能
1,853円 ( 2,038円 )	2日目
2,651円 ( 2,916円 )	在庫品1日目当日出荷可能
2,642円 ( 2,906円 )	2日目
2,932円 ( 3,225円 )	在庫品1日目当日出荷可能
3,134円 ( 3,447円 )	2日目
3,571円 ( 3,928円 )	在庫品1日目当日出荷可能
3,454円 ( 3,799円 )	2日目
4,428円 ( 4,871円 )	在庫品1日目当日出荷可能
3,793円 ( 4,172円 )	2日目
5,721円 ( 6,293円 )	在庫品1日目当日出荷可能
6,193円 ( 6,812円 )	2日目
6,906円 ( 7,597円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・軸受箱の形状をひし形とし、2本のボルトで取り付けるようにしているため、場所を取らず、機械への取り付けも簡単にできます。

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
玉軸受ユニット鋳物製ピロー（重荷重タイプ）
重荷重性に優れた鋳物製ピローユニットです。
ミスミ
玉軸受ユニット鋳物製ピロー（心高タイプ）
心高タイプの鋳物製ピローユニットです。標準タイプより心の位置が高くなっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
