旭精工

印ろう付き丸フランジ形ユニット止めねじ付き円筒穴形 UCFC形

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,366円～44,832円特別価格

税込単価: 2,603円～49,315円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭精工

ピロー形ユニット止めねじ付き円筒穴形 UCP形

通常価格(税別)： 1,679円 (税込価格：1,847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭精工

角フランジ形ユニット止めねじ付き円筒穴形 UCF形

4.7

通常価格(税別)： 1,844円 (税込価格：2,028円)

通常出荷日：在庫品1日目

【特長】・軸受箱の取り付け面に印ろうを設け、相手方へはめ込むようにしているため...

詳細情報を確認する

ベアリングユニット種類
印ろう付き丸フランジ形
インサート軸受の形式
止めねじ付き円筒穴形
ユニット本体材質
FC200
転動体材質
SUJ2
給油方法
グリスニップル

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

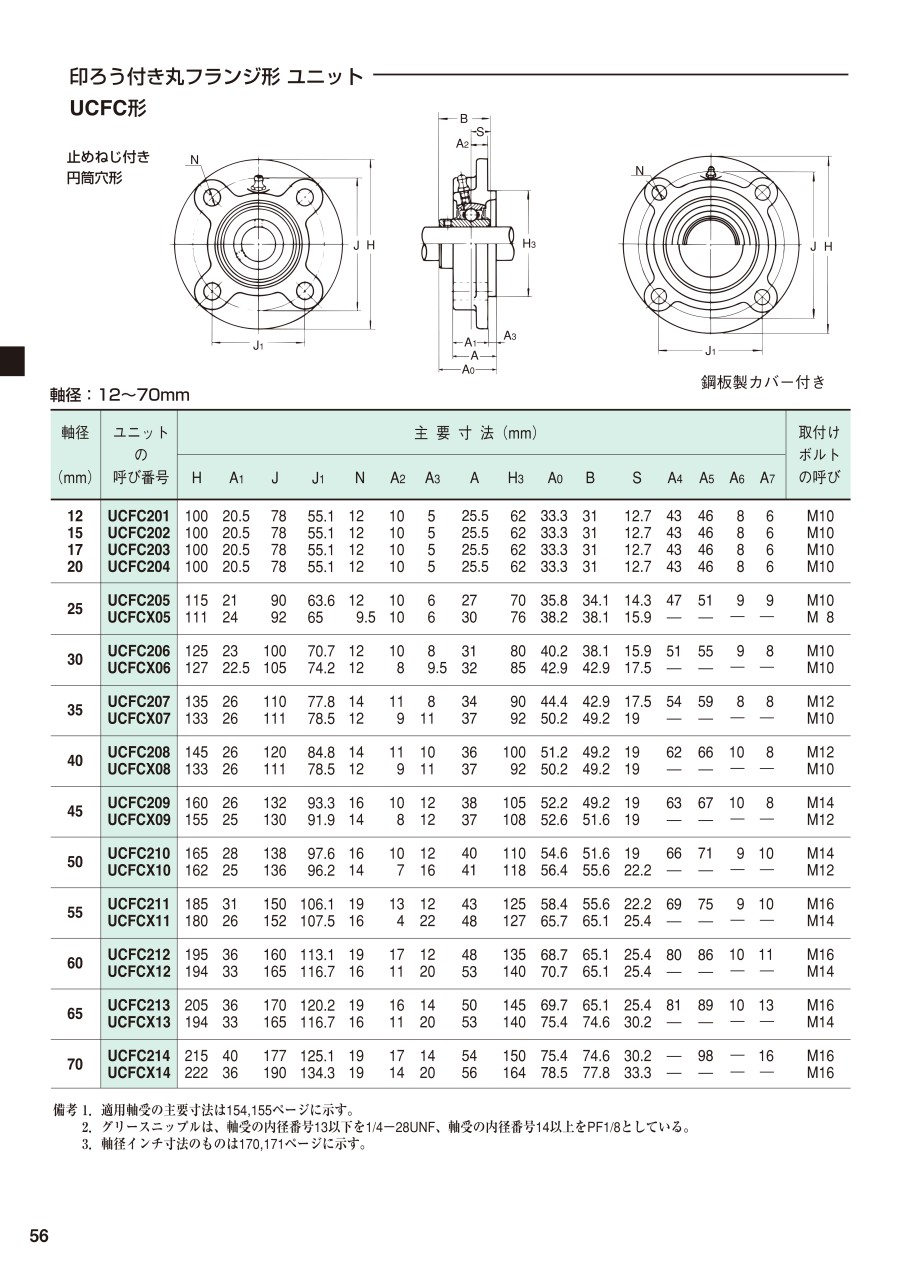

外形図

規格表

軸径（mm）	ユニットの型番	主要寸法（mm）												取付けボルトの呼び
軸径（mm）	ユニットの型番	H	A₁	J	J₁	N	A₂	A₃	A	H₃	A₀	B	S	取付けボルトの呼び
12	UCFC201	100	20.5	78	55.1	12	10	5	25.5	62	33.3	31	12.7	M10
15	UCFC202	100	20.5	78	55.1	12	10	5	25.5	62	33.3	31	12.7	M10
17	UCFC203	100	20.5	78	55.1	12	10	5	25.5	62	33.3	31	12.7	M10
20	UCFC204	100	20.5	78	55.1	12	10	5	25.5	62	33.3	31	12.7	M10
25	UCFC205	115	21	90	63.6	12	10	6	27	70	35.8	34.1	14.3	M10
25	UCFCX05	111	24	92	65	9.5	10	6	30	76	38.2	38.1	15.9	M8
30	UCFC206	125	23	100	70.7	12	10	8	31	80	40.2	38.1	15.9	M10
30	UCFCX06	127	22.5	105	74.2	12	8	9.5	32	85	42.9	42.9	17.5	M10
35	UCFC207	135	26	110	77.8	14	11	8	34	90	44.4	42.9	17.5	M12
35	UCFCX07	133	26	111	78.5	12	9	11	37	92	50.2	49.2	19	M10
40	UCFC208	145	26	120	84.8	14	11	10	36	100	51.2	49.2	19	M12
40	UCFCX08	133	26	111	78.5	12	9	11	37	92	50.2	49.2	19	M10
45	UCFC209	160	26	132	93.3	16	10	12	38	105	52.2	49.2	19	M14
45	UCFCX09	155	25	130	91.9	14	8	12	37	108	52.6	51.6	19	M12
50	UCFC210	165	28	138	97.6	16	10	12	40	110	54.6	51.6	19	M14
50	UCFCX10	162	25	136	96.2	14	7	16	41	118	56.4	55.6	22.2	M12
55	UCFC211	185	31	150	106.1	19	13	12	43	125	58.4	55.6	22.2	M16
55	UCFCX11	180	26	152	107.5	16	4	22	48	127	65.7	65.1	25.4	M14
60	UCFC212	195	36	160	113.1	19	17	12	48	135	68.7	65.1	25.4	M16
60	UCFCX12	194	33	165	116.7	16	11	20	53	140	70.7	65.1	25.4	M14
65	UCFC213	205	36	170	120.2	19	16	14	50	145	69.7	65.1	25.4	M16
65	UCFCX13	194	33	165	116.7	16	11	20	53	140	75.4	74.6	30.2	M14
70	UCFC214	215	40	177	125.1	19	17	14	54	150	75.4	74.6	30.2	M16
70	UCFCX14	222	36	190	134.3	19	14	20	56	164	78.5	77.8	33.3	M16
75	UCFC215	220	40	184	130.1	19	18	16	56	160	78.5	77.8	33.3	M16
75	UCFCX15	222	35	190	134.3	19	12	22	57	164	83.3	82.6	33.3	M16
80	UCFC216	240	42	200	141.4	23	18	16	58	170	83.3	82.6	33.3	M20
80	UCFCX16	260	36	219	154.8	23	10	25	61	186	86.6	85.7	34.1	M20
85	UCFC217	250	45	208	147.1	23	18	18	63	180	87.6	85.7	34.1	M20
85	UCFCX17	260	36	219	154.8	23	10	25	61	186	91.3	96	39.7	M20
90	UCFC218	265	50	220	155.5	23	22	18	68	190	96.3	96	39.7	M20
90	UCFCX18	260	43	219	154.8	23	12	28	71	186	101.1	104	42.9	M20
100	UCFCX20	276	66	238	168.3	23	22	28	94	206	118.3	117.5	49.2	M20

備考1.適用軸受の主要寸法はデジタルカタログに示す。
2.グリースニップルは、軸受の内径番号13以下を1/4-28UNF、軸受の内径番号14以上をPF1/8としている。
3.軸径インチ寸法のものはデジタルカタログに示す。

軸受			標準軸受箱の型番	ユニットの質量（kg）
型番	基本定格荷重（kN）			標準
型番	Cr	Cor		標準
UC201	12.8	6.6	FC204	0.89
UC202	12.8	6.6	FC204	0.87
UC203	12.8	6.6	FC204	0.86
UC204	12.8	6.6	FC204	0.84
UC205	14	7.9	FC205	0.97
UCX05	19.6	11.3	FCX05	1.1
UC206	19.6	11.3	FC206	1.18
UCX06	25.9	15.4	FCX06	1.5
UC207	25.9	15.4	FC207	1.55
UCX07	29.3	17.9	FCX07	1.8
UC208	29.3	17.9	FC208	1.85
UCX08	33	20.5	FCX08	1.8
UC209	33	20.5	FC209	2.42
UCX09	35.5	23.2	FCX09	2.5
UC210	35.5	23.2	FC210	2.71
UCX10	43	29.4	FCX10	2.86
UC211	43	29.4	FC211	3.9
UCX11	52.5	36.1	FCX11	4.0
UC212	52.5	36.1	FC212	4.55
UCX12	57.5	40	FCX12	4.6
UC213	57.5	40	FC213	5.11
UCX13	62	44	FCX13	5.08
UC214	62	44	FC214	6.4
UCX14	66	48.2	FCX14	7.4
UC215	66	48.2	FC215	6.92
UCX15	72.5	53	FCX15	7.4
UC216	72.5	53	FC216	8.6
UCX16	83.5	61.8	FCX16	11.5
UC217	83.5	61.8	FC217	9.83
UCX17	95.5	71.4	FCX17	11.1
UC218	95.5	71.4	FC218	12.24
UCX18	109	81.6	FCX18	11.3
UCX20	134	104.7	FCX20	18.19

型番リスト

表示件数

型番

軸径(mm)

(φ)

(mm)

基本定格荷重 Cr

(KN)

基本定格荷重 Cor

(KN)

最小発注数量

17	100	12.8	6.6	1個
20	100	12.8	6.6	1個
25	115	14	7.9	1個
30	125	19.6	11.3	1個
35	135	25.9	15.4	1個
40	145	29.3	17.9	1個
45	160	33	20.5	1個
50	165	35.5	23.2	1個
55	185	43	29.4	1個
60	195	52.5	36.1	1個
65	205	57.5	40	1個
70	215	62	44	1個
75	220	66	48.2	1個
80	240	72.5	53	1個
85	250	83.5	61.8	1個
90	265	95.5	71.4	1個
30	127	25.9	15.4	1個
35	133	29.3	17.9	1個
40	133	33	20.5	1個
45	155	35.5	23.2	1個
50	162	43	29.4	1個
55	180	52.5	36.1	1個
60	194	57.5	40	1個
70	222	66	48.2	1個
80	260	83.5	61.8	1個
85	260	95.5	71.4	1個
100	276	134	104.7	1個

通常単価(税別) (税込単価)	通常出荷日

2,559円 ( 2,815円 )	在庫品1日目当日出荷可能
2,366円 ( 2,603円 )	在庫品1日目当日出荷可能
2,769円 ( 3,046円 )	在庫品1日目当日出荷可能
3,088円 ( 3,397円 )	在庫品1日目当日出荷可能
3,418円 ( 3,760円 )	在庫品1日目当日出荷可能
4,156円 ( 4,572円 )	在庫品1日目当日出荷可能
4,772円 ( 5,249円 )	在庫品1日目当日出荷可能
5,955円 ( 6,551円 )	在庫品1日目当日出荷可能
7,724円 ( 8,496円 )	6日目
7,823円 ( 8,605円 )	6日目
10,986円 ( 12,085円 )	6日目
11,886円 ( 13,075円 )	2日目
17,465円 ( 19,212円 )	2日目
13,693円 ( 15,062円 )	5日目
21,270円19,568円 ( 21,525円 )	6日目
27,864円25,077円 ( 27,585円 )	2日目
3,665円 ( 4,032円 )	2日目
4,972円 ( 5,469円 )	2日目
5,678円 ( 6,246円 )	2日目
5,659円 ( 6,225円 )	2日目
7,474円 ( 8,221円 )	2日目
9,277円 ( 10,205円 )	2日目
10,694円 ( 11,763円 )	2日目
15,765円 ( 17,342円 )	2日目
24,425円22,471円 ( 24,718円 )	6日目
27,558円24,802円 ( 27,282円 )	2日目
44,832円 ( 49,315円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・軸受箱の取り付け面に印ろうを設け、相手方へはめ込むようにしているため、取り付けの際に偏心が少なく、位置決めも正確にできます。

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
玉軸受ユニット鋳物製ピロー（重荷重タイプ）
重荷重性に優れた鋳物製ピローユニットです。
ミスミ
玉軸受ユニット鋳物製ピロー（心高タイプ）
心高タイプの鋳物製ピローユニットです。標準タイプより心の位置が高くなっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
