旭精工

角フランジ形ユニット止めねじ付き円筒穴形 UCF形

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 1,844円～158,579円特別価格

税込単価: 2,028円～174,437円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭精工

ピロー形ユニット止めねじ付き円筒穴形 UCP形

通常価格(税別)： 1,679円 (税込価格：1,847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭精工

印ろう付き丸フランジ形ユニット止めねじ付き円筒穴形 UCFC形

通常価格(税別)： 2,366円 (税込価格：2,603円)

通常出荷日：在庫品1日目

【特長】・軸受箱の形状を角形とし、機械の側壁に取り付けるようになっているため、...

詳細情報を確認する

ベアリングユニット種類
角フランジ形
インサート軸受の形式
止めねじ付き円筒穴形
ユニット本体材質
FC200
転動体材質
SUJ2
シールタイプ
標準

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

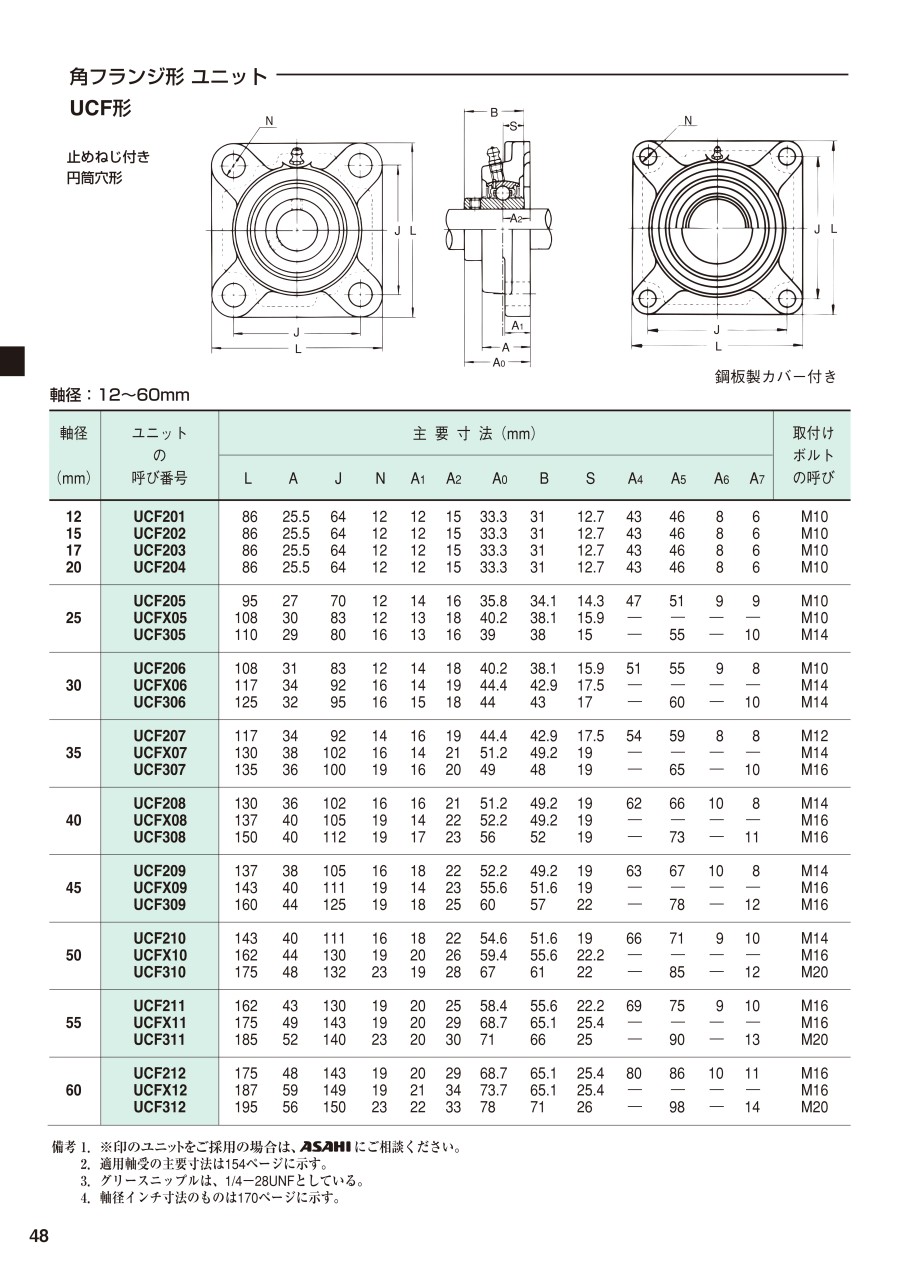

外形図

UCF形（止めねじ付き円筒穴形）

鋼板製カバー付き

規格表

軸径（mm）	ユニットの型番	主要寸法（mm）									取付けボルトの呼び
		L	A	J	N	A₁	A₂	A₀	B	S
		L	A	J	N	A₁	A₂	A₀	B	S
12	UCF201	86	25.5	64	12	12	15	33.3	31	12.7	M10
15	UCF202	86	25.5	64	12	12	15	33.3	31	12.7	M10
17	UCF203	86	25.5	64	12	12	15	33.3	31	12.7	M10
20	UCF204	86	25.5	64	12	12	15	33.3	31	12.7	M10
25	UCF205	95	27	70	12	14	16	35.8	34.1	14.3	M10
	UCFX05	108	30	83	12	13	18	40.2	38.1	15.9	M10
	UCF305	110	29	80	16	13	16	39	38	15	M14
30	UCF206	108	31	83	12	14	18	40.2	38.1	15.9	M10
	UCFX06	117	34	92	16	14	19	44.4	42.9	17.5	M14
	UCF306	125	32	95	16	15	18	44	43	17	M14
35	UCF207	117	34	92	14	16	19	44.4	42.9	17.5	M12
	UCFX07	130	38	102	16	14	21	51.2	49.2	19	M14
	UCF307	135	36	100	19	16	20	49	48	19	M16
40	UCF208	130	36	102	16	16	21	51.2	49.2	19	M14
	UCFX08	137	40	105	19	14	22	52.2	49.2	19	M16
	UCF308	150	40	112	19	17	23	56	52	19	M16
45	UCF209	137	38	105	16	18	22	52.2	49.2	19	M14
	UCFX09	143	40	111	19	14	23	55.6	51.6	19	M16
	UCF309	160	44	125	19	18	25	60	57	22	M16
50	UCF210	143	40	111	16	18	22	54.6	51.6	19	M14
	UCFX10	162	44	130	19	20	26	59.4	55.6	22.2	M16
	UCF310	175	48	132	23	19	28	67	61	22	M20
55	UCF211	162	43	130	19	20	25	58.4	55.6	22.2	M16
	UCFX11	175	49	143	19	20	29	68.7	65.1	25.4	M16
	UCF311	185	52	140	23	20	30	71	66	25	M20
60	UCF212	175	48	143	19	20	29	68.7	65.1	25.4	M16
	UCFX12	187	59	149	19	21	34	73.7	65.1	25.4	M16
	UCF312	195	56	150	23	22	33	78	71	26	M20
65	UCF213	187	50	149	19	20	30	69.7	65.1	25.4	M16
	UCFX13	187	59	149	19	21	34	78.4	74.6	30.2	M16
	UCF313	208	58	166	23	22	33	78	75	30	M20
70	UCF214	193	54	152	19	24	31	75.4	74.6	30.2	M16
	UCFX14	197	60	152	23	24	37	81.5	77.8	33.3	M20
	UCF314	226	61	178	25	25	36	81	78	33	M22
75	UCF215	200	56	159	19	24	34	78.5	77.8	33.3	M16
	UCFX15	197	68	152	23	24	40	89.3	82.6	33.3	M20
	UCF315	236	66	184	25	25	39	89	82	32	M22
80	UCF216	208	58	165	23	24	34	83.3	82.6	33.3	M20
	UCFX16	214	70	171	23	24	40	91.6	85.7	34.1	M20
	UCF316	250	68	196	31	27	38	90	86	34	M27
85	UCF217	220	63	175	23	26	36	87.6	85.7	34.1	M20
	UCFX17	214	70	171	23	24	40	96.3	96	39.7	M20
	UCF317	260	74	204	31	27	44	100	96	40	M27
90	UCF218	235	68	187	23	26	40	96.3	96	39.7	M20
	UCFX18	214	76	171	23	24	45	106.1	104	42.9	M20
	UCF318	280	76	216	35	30	44	100	96	40	M30
95	UCF319	290	94	228	35	30	59	121	103	41	M30
100	UCFX20	268	97	211	31	31	59	127.3	117.5	49.2	M27
100	UCF320	310	94	242	38	32	59	125	108	42	M33
105	UCF321	310	94	242	38	32	59	127	112	44	M33
110	UCF322	340	96	266	41	35	60	131	117	46	M36
120	UCF324	370	110	290	41	40	65	140	126	51	M36
130	UCF326	410	115	320	41	45	65	146	135	54	M36
140	UCF328	450	125	350	41	55	75	161	145	59	M36

・グリースニップルは、軸受の内径番号13以下を1/4-28UNF、軸受の内径番号14以上をPF1/8としている。

軸受			標準軸受箱の型番	鋼板製カバー付きユニットの型番	ユニットの質量（kg）
型番	基本定格荷重（kN）			ゴムシール付きカバー（軸端カバー）	標準	鋼板製カバー付き
型番	Cr	Cor		ゴムシール付きカバー（軸端カバー）	標準	鋼板製カバー付き
UC201	12.8	6.6	F204	UCF201C（E）	0.63	0.66
UC202	12.8	6.6	F204	UCF202C（E）	0.61	0.64
UC203	12.8	6.6	F204	UCF203C（E）	0.60	0.61
UC204	12.8	6.6	F204	UCF204C（E）	0.58	0.61
UC205	14	7.9	F205	UCF205C（E）	0.72	0.76
UCX05	19.6	11.3	FX05	-	1.1	-
UC305	21.3	10.9	F305	-	1.2	-
UC206	19.6	11.3	F206	UCF206C（E）	1.01	1.11
UCX06	25.9	15.4	FX06	-	1.4	-
UC306	26.8	15	F306	-	1.7	-
UC207	25.9	15.4	F207	UCF207C（E）	1.38	1.48
UCX07	29.3	17.9	FX07	-	1.8	-
UC307	33.5	19.2	F307	-	2.1	-
UC208	29.3	17.9	F208	UCF208C（E）	1.77	1.87
UCX08	33	20.5	FX08	-	1.8	-
UC308	40.5	23.9	F308	-	2.89	-
UC209	33	20.5	F209	UCF209C（E）	2.07	2.17
UCX09	35.5	23.2	FX09	-	2.4	-
UC309	51.5	29.5	F309	-	3.6	-
UC210	35.5	23.2	F210	UCF210C（E）	2.36	2.46
UCX10	43	29.4	FX10	-	3.6	-
UC310	61.5	38.2	F310	-	4.7	-
UC211	43	29.4	F211	UCF211C（E）	3.4	3.6
UCX11	52.5	36.1	FX11	-	4.5	-
UC311	71.5	44.8	F311	-	5.05	-
UC212	52.5	36.1	F212	UCF212C（E）	4.02	4.22
UCX12	57.5	40	FX12	-	5.3	-
UC312	81.5	52	F312	-	6.54	-
UC213	57.5	40	F213	UCF213C（E）	4.98	5.25
UCX13	62	44	FX13	-	5.77	-
UC313	92.5	59.7	F313	-	7.54	-
UC214	62	44	F214	-	5.56	-
UCX14	66	48.2	FX14	-	7.06	-
UC314	104	68	F314	-	9.32	-
UC215	66	48.2	F215	-	6.22	-
UCX15	72.5	53	FX15	-	7.64	-
UC315	114	76.9	F315	-	11.39	-
UC216	72.5	53	F216	-	7.48	-
UCX16	83.5	61.8	FX16	-	10.2	-
UC316	123	86.4	F316	-	12.62	-
UC217	83.5	61.8	F217	-	8.77	-
UCX17	95.5	71.4	FX17	-	10.68	-
UC317	132	96.5	F317	-	15.2	-
UC218	95.5	71.4	F218	-	10.74	-
UCX18	109	81.6	FX18	-	10.6	-
UC318	143	107.2	F318	-	18.29	-
UC319	153	118.4	F319	-	20.7	-
UCX20	134	104.7	FX20	-	16.8	-
UC320	173	140.4	F320	-	23.68	-
UC321	183	153.1	F321	-	25.6	-
UC322	205	178.8	F322	-	33.73	-
UC324	207	184.8	F324	-	45.33	-
UC326	229	214.3	F326	-	58.74	-
UC328	255	246	F328	-	87.0	-

「カバー付きユニットの型番例」

鋼板製カバー付き
・ゴムシール付きカバー：UCF212C
・軸端カバー：UCF212E

型番リスト

表示件数

型番

軸径(mm)

(φ)

給油方法

基本定格荷重 Cr

(KN)

基本定格荷重 Cor

(KN)

カバー有無

仕様

フランジ寸法　L

(mm)

最小発注数量

12	グリスニップル	12.8	6.6	なし	給油式	86	1個
15	グリスニップル	12.8	6.6	なし	給油式	86	1個
17	グリスニップル	12.8	6.6	なし	給油式	86	1個
20	グリスニップル	12.8	6.6	なし	給油式	86	1個
25	グリスニップル	14	7.9	なし	給油式	95	1個
25	グリスニップル	14	7.9	鋼板製（軸端カバー）	給油式	95	1個
30	グリスニップル	19.6	11.3	なし	給油式	108	1個
30	-	19.6	11.3	なし	無給油式	108	1個
35	グリスニップル	25.9	15.4	なし	給油式	117	1個
40	グリスニップル	29.3	17.9	なし	給油式	130	1個
50	グリスニップル	35.5	23.2	なし	給油式	143	1個
55	グリスニップル	43	29.4	なし	給油式	162	1個
60	グリスニップル	52.5	36.1	なし	給油式	175	1個
65	グリスニップル	57.5	40	なし	給油式	187	1個
70	グリスニップル	62	44	なし	給油式	193	1個
75	グリスニップル	66	48.2	なし	給油式	200	1個
80	グリスニップル	72.5	53	なし	給油式	208	1個
90	グリスニップル	95.5	71.4	なし	給油式	235	1個
35	グリスニップル	33.5	19.2	なし	給油式	135	1個
40	グリスニップル	40.5	23.9	なし	給油式	150	1個
45	グリスニップル	51.5	29.5	なし	給油式	160	1個
50	グリスニップル	61.5	38.2	なし	給油式	175	1個
55	グリスニップル	71.5	44.8	なし	給油式	185	1個
60	グリスニップル	81.5	52	なし	給油式	195	1個
65	グリスニップル	92.5	59.7	なし	給油式	208	1個
70	グリスニップル	104	68	なし	給油式	226	1個
75	グリスニップル	114	76.9	なし	給油式	236	1個
80	グリスニップル	123	86.4	なし	給油式	250	1個
90	グリスニップル	143	107.2	なし	給油式	280	1個
110	グリスニップル	205	178.8	なし	給油式	340	1個
120	グリスニップル	207	184.8	なし	給油式	370	1個
140	グリスニップル	255	246	なし	給油式	450	1個
30	グリスニップル	25.9	15.4	なし	給油式	117	1個
35	グリスニップル	29.3	17.9	なし	給油式	130	1個
40	グリスニップル	33	20.5	なし	給油式	137	1個
45	グリスニップル	35.5	23.2	なし	給油式	143	1個
50	グリスニップル	43	29.4	なし	給油式	162	1個
55	グリスニップル	52.5	36.1	なし	給油式	175	1個
60	グリスニップル	57.5	40	なし	給油式	187	1個
70	グリスニップル	66	48.2	なし	給油式	197	1個
80	グリスニップル	83.5	61.8	なし	給油式	214	1個
85	グリスニップル	95.5	71.4	なし	給油式	214	1個
100	グリスニップル	134	104.7	なし	給油式	268	1個

通常単価(税別) (税込単価)	通常出荷日

1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
1,867円 ( 2,054円 )	在庫品1日目当日出荷可能
1,891円 ( 2,080円 )	在庫品1日目当日出荷可能
1,844円 ( 2,028円 )	在庫品1日目当日出荷可能
2,333円 ( 2,566円 )	在庫品1日目当日出荷可能
2,738円 ( 3,012円 )	在庫品1日目当日出荷可能
2,939円 ( 3,233円 )	在庫品1日目当日出荷可能
2,887円 ( 3,176円 )	2日目
2,942円 ( 3,236円 )	在庫品1日目当日出荷可能
3,811円 ( 4,192円 )	在庫品1日目当日出荷可能
5,172円 ( 5,689円 )	在庫品1日目当日出荷可能
5,636円 ( 6,200円 )	6日目
6,944円 ( 7,638円 )	在庫品1日目当日出荷可能
8,738円 ( 9,612円 )	6日目
11,498円 ( 12,648円 )	6日目
12,722円 ( 13,994円 )	2日目
15,494円 ( 17,043円 )	2日目
24,549円 ( 27,004円 )	2日目
5,276円 ( 5,804円 )	2日目
6,352円 ( 6,987円 )	2日目
7,379円 ( 8,117円 )	2日目
8,962円 ( 9,858円 )	6日目
11,938円 ( 13,132円 )	2日目
13,919円 ( 15,311円 )	2日目
15,584円14,025円 ( 15,428円 )	5日目
21,299円19,169円 ( 21,086円 )	2日目
24,254円22,313円 ( 24,544円 )	2日目
29,186円26,851円 ( 29,536円 )	2日目
36,397円 ( 40,037円 )	2日目
74,225円66,802円 ( 73,482円 )	2日目
88,878円 ( 97,766円 )	2日目
158,579円142,721円 ( 156,993円 )	2日目
4,068円 ( 4,475円 )	6日目
4,618円 ( 5,080円 )	6日目
5,600円 ( 6,160円 )	2日目
6,165円 ( 6,782円 )	2日目
7,076円 ( 7,784円 )	2日目
9,277円 ( 10,205円 )	2日目
11,397円 ( 12,537円 )	2日目
16,627円 ( 18,290円 )	2日目
23,995円22,075円 ( 24,283円 )	2日目
29,831円26,847円 ( 29,532円 )	2日目
50,022円 ( 55,024円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・軸受箱の形状を角形とし、機械の側壁に取り付けるようになっているため、軸受取付部の構造が簡単で、広範囲な用途をもっています。

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
玉軸受ユニット鋳物製ピロー（重荷重タイプ）
重荷重性に優れた鋳物製ピローユニットです。
ミスミ
玉軸受ユニット鋳物製ピロー（心高タイプ）
心高タイプの鋳物製ピローユニットです。標準タイプより心の位置が高くなっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
