クリンガー 高温用マイカガスケット マイラムPSS
- 通常単価(税別)
- 1,772円～10,085円
- 税込単価
- 1,949円～11,094円
排気マニホールド、ガスタービン、高温蒸気、排ガス用途に特に適しています。最高使用温度900℃。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
特性 圧縮/復元率 ASTM F36A
| - | 厚み1.5mm | 厚み3.0mm |
|---|---|---|
| 圧縮率（34.3N/mm2） | 12-15% | 17-25% |
| 復元率（34.3N/mm2） | 40-50% | 30-40% |
応力緩和 DIN 52913
| - | 厚み1.5mm | 厚み3.0mm |
|---|---|---|
| 50MPa, 300℃×16hr. | （残留応力）33MPa | （残留応力）30MPa |
| 爪付 SUS316補強板厚 | 0.1mm | 0.1×2（枚） |
| ガスシール性 30MPa,6 kgf/cm2 100-400℃ | ≦0.2ml/min. | ≦1.0ml/min. |
| 最高許容面圧 | 90MPa | 80MPa |
| シート寸法 | 1,200×1,000mm | 1,200×1,000mm |

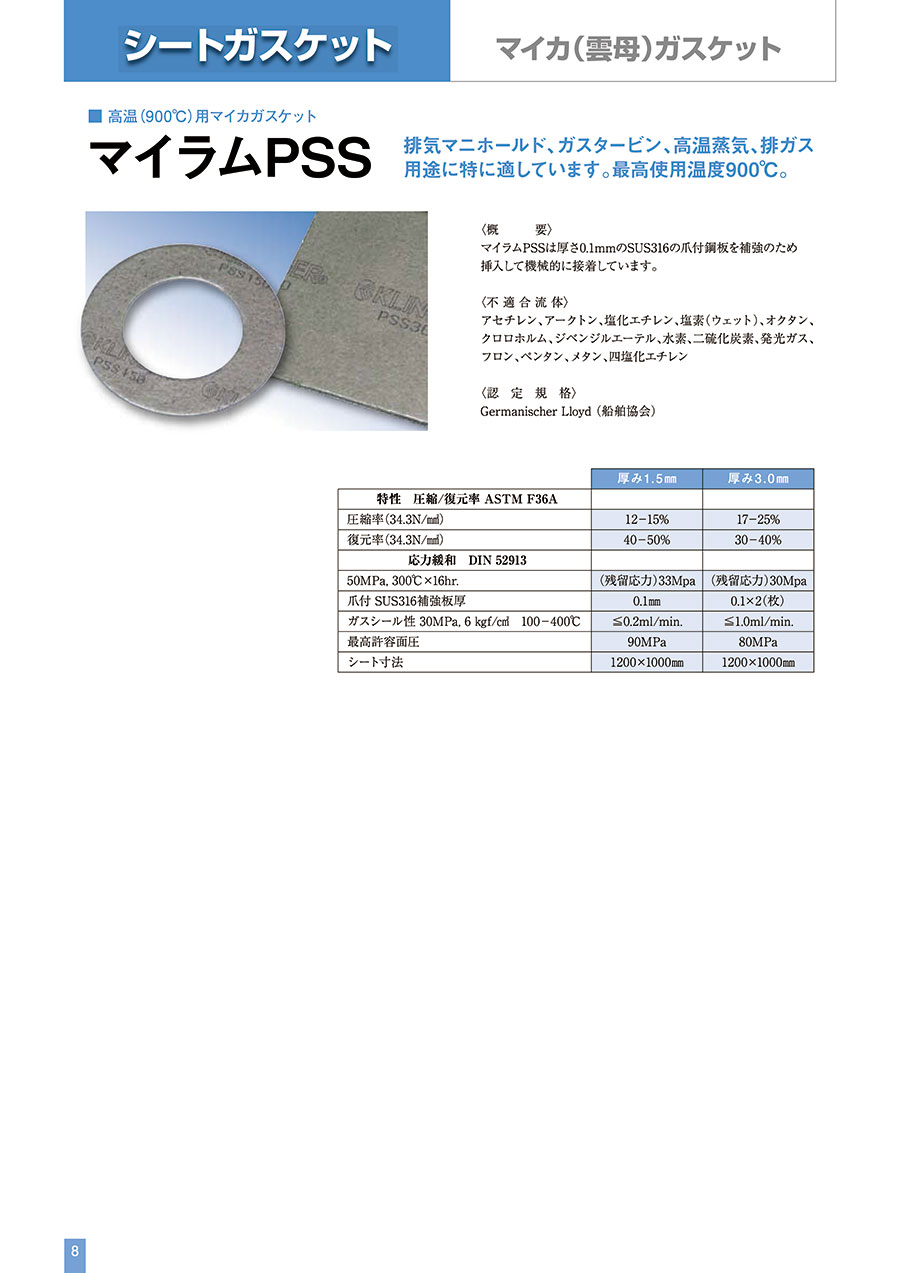

〈概要〉
マイラムPSSは厚さ0.1mmのSUS316の爪付鋼板を補強のため挿入して機械的に接着しています。
〈不適合流体〉
アセチレン、アークトン、塩化エチレン、塩素（ウェット）、オクタン、クロロホルム、ジベンジルエテール、水素、二硫化炭素、発光ガス、フロン、ペンタン、メタン、四塩化エチレン
〈認定規格〉
Germanischer Lloyd（船舶協会）
寸法表
単位：mm
| フランジ 呼び径 | ガスケット の内径 D1 | 全面座・大平面座・小平面座フランジ用 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ガスケット外径 D2 | |||||||||
| A | 呼び圧力 2K | 呼び圧力 5K | 呼び圧力 10K | 呼び圧力 16K | 呼び圧力 20K | 呼び圧力 30K | 呼び圧力 40K | 呼び圧力 63K | |
| 10 | 18 | - | 45 | 53 | 53 | 53 | 59 | 59 | 64 |
| 15 | 22 | - | 50 | 58 | 58 | 58 | 64 | 64 | 69 |
| 20 | 28 | - | 55 | 63 | 63 | 63 | 69 | 69 | 75 |
| 25 | 35 | - | 65 | 74 | 74 | 74 | 79 | 79 | 80 |
| 32 | 43 | - | 78 | 84 | 84 | 84 | 89 | 89 | 90 |
| 40 | 49 | - | 83 | 89 | 89 | 89 | 100 | 100 | 108 |
| 50 | 61 | - | 93 | 104 | 104 | 104 | 114 | 114 | 125 |
| 65 | 84(77) | - | 118 | 124 | 124 | 124 | 140 | 140 | 153 |
| 80 | 90 | - | 129 | 134 | 140 | 140 | 150 | 150 | 163 |
| 100 | 115 | - | 149 | 159 | 165 | 165 | 173 | 183 | 196 |
※ ( )内の寸法と規定されていない呼び圧力2K、40K、63Kについては(旧)JIS B 2238-1996「鋼製管フランジ通則」参考3表2と同じです。
※ 呼び圧力2K、呼び圧力5K：ジョイントシート、グラシールガスケット、PTFE打抜きガスケットは、十分な締付力が得られない可能性があるため、原則として呼び圧力2Kおよび5Kにはお勧めしません。ゴム打抜き・布入りゴム打抜きガスケットを推奨いたします。
※ 呼び圧力30K、呼び圧力40K、呼び圧力63K：30K以上の呼び圧力には、原則として軟質ガスケットはお勧めしません。セミメタルガスケットを推奨いたします。
