クリンガー 高温用ハイグレードジョイントシート ML-1
- 通常単価(税別)
- 1,962円
- 税込単価
- 2,158円
【特長】・蒸気、高温用途に最適。・オイル、水、蒸気、ガス、塩溶液、燃料アルコー...
詳細情報を確認する- 呼び圧力
- 10K
- 厚さ (mm)
- 3
- 呼び径
- 50A
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
閲覧中の商品と併せてご検討ください

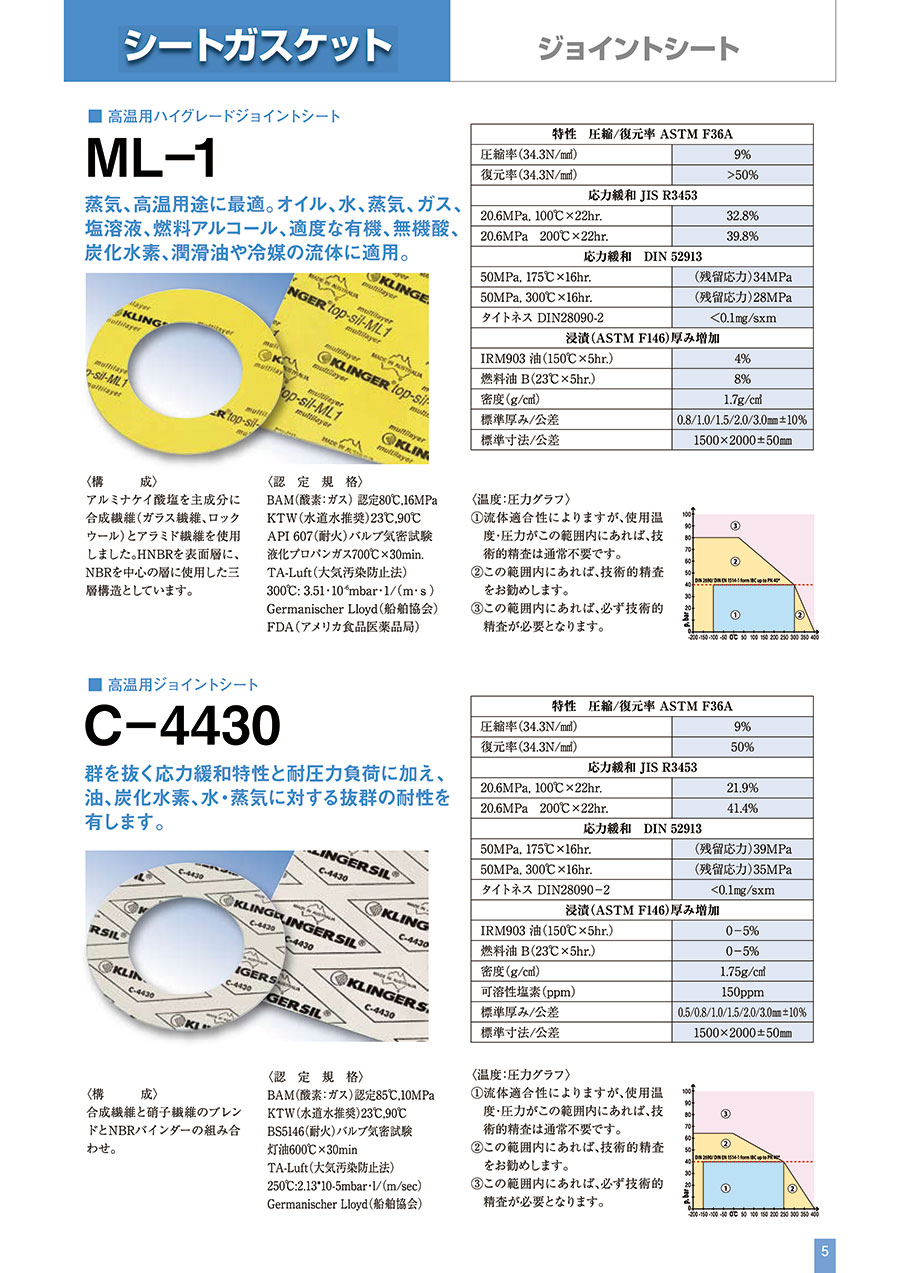

ML-1-10K-3-50Aの仕様・寸法情報
商品情報
製品仕様
| 特性 圧縮/復元率 ASTM F36A | |
|---|---|
| 圧縮率（34.3N/mm2） | 9% |
| 復元率（34.3N/mm2） | ＞50% |
| 応力緩和 JIS R3453 | |
| 20.6MPa, 100℃×22hr. | 32.8% |
| 20.6MPa 200℃×22hr. | 39.8% |
| 応力緩和 DIN 52913 | |
| 50MPa, 175℃×16hr. | （残留応力）34MPa |
| 50MPa, 300℃×16hr. | （残留応力）28MPa |
| タイトネス DIN28090-2 | ＜0.1mg/sxm |
| 浸漬（ASTM F146）厚み増加 | |
| IRM903 油（150℃×5hr.） | 4% |
| 燃料油 B（23℃×5hr.） | 8% |
| 密度（g/cm3） | 1.7g/cm3 |
| 標準厚み/公差 | 0.8/1.0/1.5/2.0/3.0mm±10% |
| 標準寸法/公差 | 1,500×2,000±50mm |
〈構成〉
アルミナケイ酸塩を主成分に合成繊維（ガラス繊維、ロックウール）とアラミド繊維を使用しました。
HNBRを表面層に、NBRを中心の層に使用した三層構造としています。
〈認定規格〉
BAM（酸素：ガス）認定80℃,16MPa
KTW（水道水推奨）23℃,90℃
API607（耐火）パルプ気密試験
液化プロパンガス700℃×30min.
TA-Luft（大気汚染防止法）
300℃：3.51・10-6mbar・l/（m・s）
Germanischer Lloyd（船舶協会）
FDA（アメリカ食品医薬品局）
商品特長詳細
（1）流体適合性によりますが、使用温度・圧力がこの範囲にあれば、技術的精査は通常不要です。
（2）この範囲内にあれば、技術的精査をお勧めします。
（3）この範囲内にあれば、必ず技術的精査が必要となります。
詳細情報
基本情報
【特長】
・蒸気、高温用途に最適。
・オイル、水、蒸気、ガス、塩溶液、燃料アルコール、適度な有機、無機酸、炭化水素、潤滑油や冷媒の流体に適用。
