ステンレス 回転パッドアイ
- 材質
- ステンレスSUS304
- 材質1
- 材質：ステンレス(SUS304)●仕上げ：バレル研磨仕上げ
ご注意
- 本商品は1個単位での販売となります。
未確定：候補が3型番あります。
商品情報

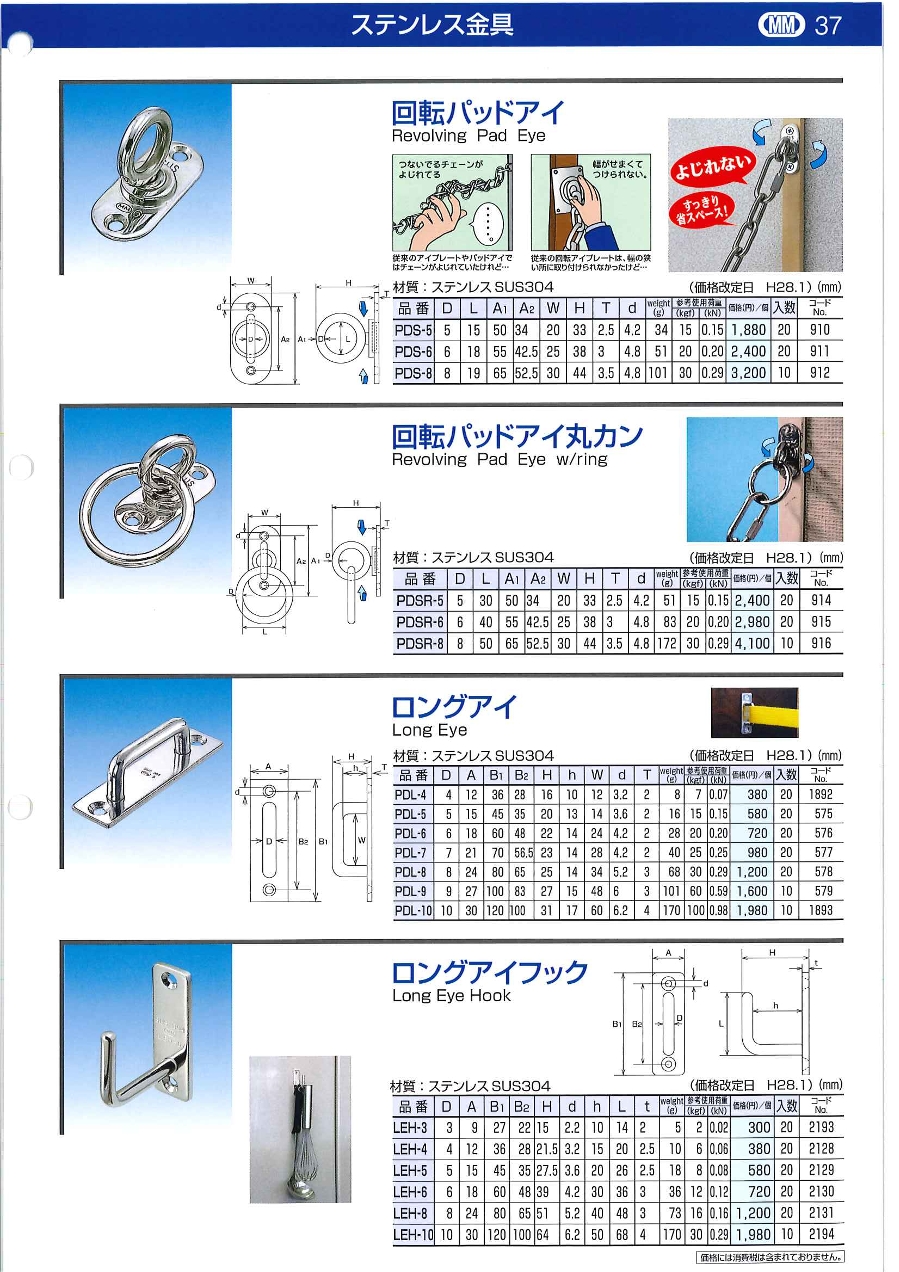

外形図
製品仕様
- 材質：ステンレス SUS304
規格表
単位：mm
| 型番 | D | L | A1 | A2 | W | H | T | d | weight（g） | 参考使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （kgf） | （kN） | ||||||||||
| PDS-5 | 5 | 15 | 50 | 34 | 20 | 33 | 2.5 | 4.2 | 34 | 15 | 0.15 |
| PDS-6 | 6 | 18 | 55 | 42.5 | 25 | 38 | 3 | 4.8 | 51 | 20 | 0.20 |
| PDS-8 | 8 | 19 | 65 | 52.5 | 30 | 44 | 3.5 | 4.8 | 101 | 30 | 0.29 |
使用例
詳細情報
基本情報
壁面等に取り付けて、チェーン等をつなぐことが出来る回転パッドアイ。
【特長】
・取り付けたチェーンがよじれない仕様のパッドアイ。
・チェーンのよじれ防止に使用可能。
【用途】
・壁面に取り付け、チェーンなどと接合可能。
ご注意
- 本商品は1個単位での販売となります。
商品担当おすすめ
フジワラ
パッドアイ（SUS304）
水本機械製作所
ステンレス アイプレート（JANコードシール付き）
水本機械製作所
ステンレス ロングアイ
ステンレス 回転パッドアイのレビュー
自社生産設備装置に使用しています
5
5.02020/08/26
自社内の塗装用吊具の塗料剥離装置の吊具を吊るのに使用しています。塗料を剥離するのにショットブラストを掛けるので、適度に回...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qどのような状況で使うのですか？
A
アイプレートでは大きすぎる場合や、チェーンがよじれてしまう場合に向いております。
