ステンレス（SUS304）ロングアイボルト

Name: ステンレス（SUS304） ロングアイボルト
Brand: 水本機械製作所
SKU: 221000606377
Rating: 4 (4 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 260円～3,434円

税込単価: 286円～3,777円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

水本機械製作所

ステンレス（SUS304）アイボルト

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：1 日目～

首下部分が長いので、厚みのある物に使用できるアイボルト。【特長】・柱等に取り付...

詳細情報を確認する

材質
ステンレスSUS304
先端形状
平先
販売単位
バラ(1個から購入可能)
表面処理
なし
ねじ種類
半ねじ

ご注意

本商品はセール期間においても在庫がなくなり次第セールは終了とさせていただきます。
本商品は1個単位での販売となります。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ボルト部分が長くなっており、柱、パイプ等に貫通させて取り付けナットで固定できる

ロングアイボルトの外観

ロングアイボルトの外形図

ロングアイボルトの使用例

ミリネジ

品番	D	L	H	B	T	捻径	weight (g)	参考使用荷重
品番	D	L	H	B	T	捻径	weight (g)	(kgf)	(kN）
LE-2M	1.7	8.5	13	27	23	M-2	1	10	0.10
LE-3M	2.6	9	17	31	30	M-3	4	15	0.15
LE-4M	3.5	10	20	40	38	M-4	8	20	0.20
LE-5M	4.3	13	26	52	47	M-5	15	30	0.29
LE-6M	5.2	16	30	60	56	M-6	25	50	0.49
LE-8M	7	18	36	60	55	M-8	50	80	0.78
LE-10M	8.6	24	44	80	75	M-10	103	150	1.47
LE-12M	10.5	29	55	100	97	M-12	184	220	2.16
LE-16M	14	38	70	145	127	M-16	441	450	4.41

単位 : mm

ブネジ

品番	D	L	H	B	T	捻径	weight (g)	参考使用荷重
品番	D	L	H	B	T	捻径	weight (g)	(kgf)	(kN)
LE-6W	5	16	30	60	58	W-1/4	25	50	0.49
LE-8W	7	18	36	60	55	W-5/16	50	80	0.78
LE-10W	8	24	44	80	75	W-3/8	103	150	1.47
LE-12W	10.5	29	55	100	87	W-1/2	184	220	2.16
LE-16W	14.5	38	70	145	127	W-5/8	441	450	4.41

単位 : mm

型番リスト

表示件数

型番

ねじの呼び(M)

ねじ山種類

ねじの呼び(inch)

ピッチ

(mm)

参考使用荷重

(kgf)

コードNo.

トラスココード

最小発注数量

2	メートル並目	-	0.4	10	314	849-1818	1個
3	メートル並目	-	0.5	15	315	849-1819	1個
4	メートル並目	-	0.7	20	316	849-1820	1個
5	メートル並目	-	0.8	30	317	849-1821	1個
6	メートル並目	-	1	50	318	849-1822	1個
-	管用ねじ	1/4	1.27	50	322	849-1823	1個
8	メートル並目	-	1.25	80	319	849-1824	1個
-	管用ねじ	5/16	1.411	80	323	849-1825	1個
10	メートル並目	-	1.5	150	320	849-1812	1個
-	管用ねじ	3/8	1.587	150	324	849-1813	1個
12	メートル並目	-	1.75	220	321	849-1814	1個
-	管用ねじ	1/2	1.953	220	325	849-1815	1個
16	メートル並目	-	2	450	810	849-1816	1個
-	管用ねじ	5/8	2.309	450	811	849-1817	1個

通常単価(税別) (税込単価)	通常出荷日

260円 ( 286円 )	2日目
330円 ( 363円 )	1日目
393円 ( 432円 )	1日目
496円 ( 546円 )	1日目
559円 ( 615円 )	1日目
710円 ( 781円 )	5日目
864円 ( 950円 )	1日目
1,100円 ( 1,210円 )	5日目
1,124円 ( 1,236円 )	1日目
1,124円 ( 1,236円 )	1日目
2,146円 ( 2,361円 )	1日目
2,730円 ( 3,003円 )	5日目
3,434円 ( 3,777円 )	1日目
3,434円 ( 3,777円 )	5日目

詳細情報

基本情報

基本情報

首下部分が長いので、厚みのある物に使用できるアイボルト。
【特長】
・柱等に取り付けて、チェーン、ロープ等をつなぐことが出来るアイテム。
・ボルト部分が長くなっており、柱、パイプ等に貫通させて取り付けナットで固定可能。
・首下部分が長いので、厚みのある物に使用可能。
【用途】
・柱やパイプ等の比較的細いものに貫通させ固定させるのに便利。

ご注意

本商品はセール期間においても在庫がなくなり次第セールは終了とさせていただきます。
本商品は1個単位での販売となります。

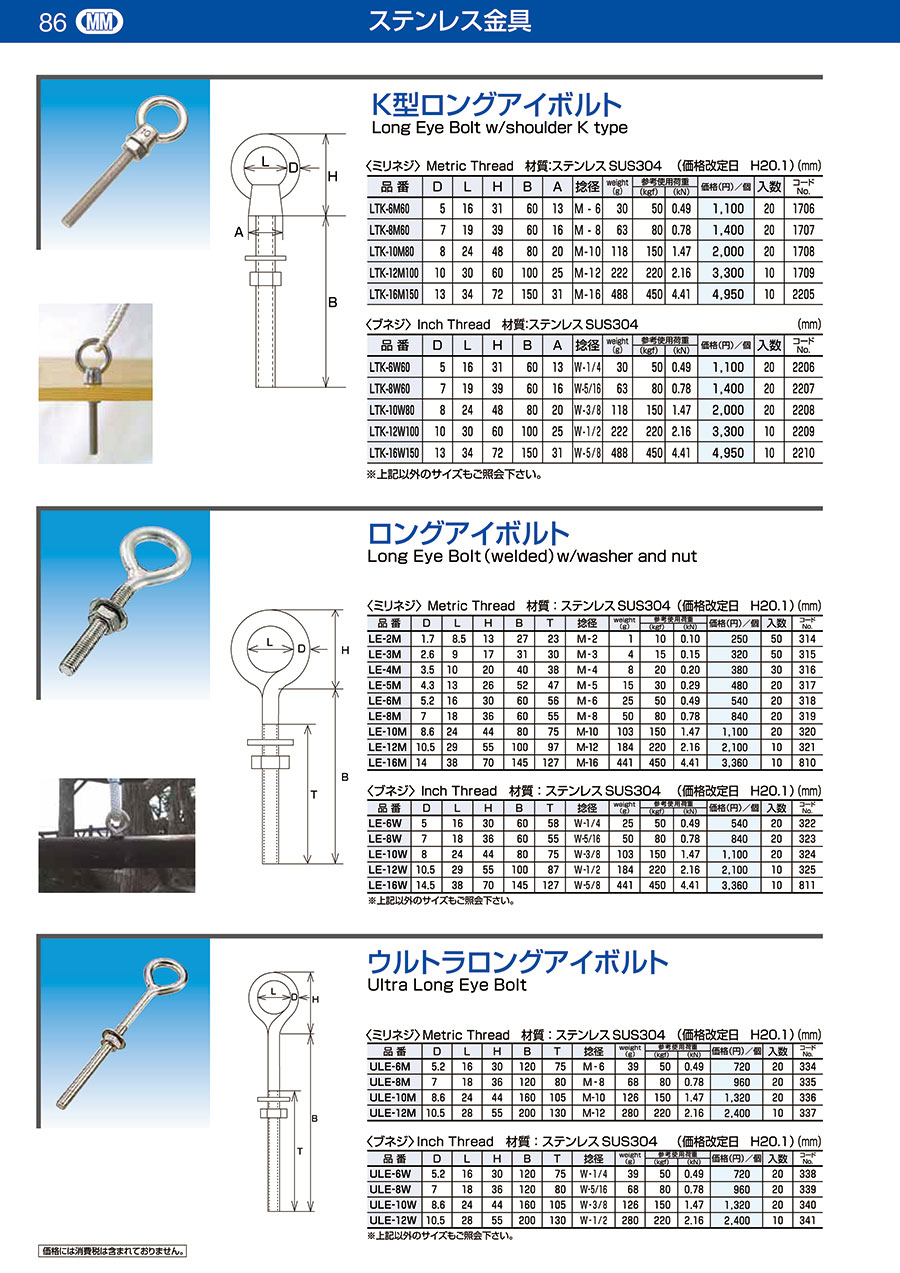

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
