水本機械製作所

ステンレスパッドアイ

Name: ステンレス パッドアイ
Brand: 水本機械製作所
SKU: 221000606074
Rating: 5 (3 reviews)

カタログ |

数量スライド割引

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 440円～2,240円

税込単価: 484円～2,464円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ニトリルゴム手袋ブルー（粉なし）

通常価格(税別)： 590円 (税込価格：649円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

水本機械製作所

ステンレスアイプレート（JANコードシール付き）

通常価格(税別)： 490円 (税込価格：539円)

通常出荷日：1 日目～

狭い接地面でも取付可能なレギュラーサイズのパッドアイ。【特長】・壁面等に取り付...

詳細情報を確認する

種類
座付き金具・アイプレート
材質
ステンレスSUS304
材質1
材質：ステンレス(SUS304)●仕上げ：電解研磨仕上げ

ご注意

本商品は1個単位での販売となります。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

壁面等に取り付けて、チェーン等をつなぐことが出来る

パッドアイの外観

パッドアイの外形図

PD-5、PD-5Hの外観

パッドアイの使用例

単位 : mm

品番	D	A	B₁	B₂	H	h	W	d	T	weight (g)	参考使用荷重
品番	D	A	B₁	B₂	H	h	W	d	T	weight (g)	(kgf)	(kN)
PD-3	3	9	27	22	11.8	7	9.5	2.2	1.8	4	3	0.03
PD-4	4	12	36	28.5	15.8	10	12.5	3.2	1.8	8	7	0.07
PD-5	5	15	45	35	19.5	12.5	14	4.2	2	15	15	0.15
PD-6	6	20	60	46	25	17	18	5.2	2	27	20	0.20
PD-8	8	26	80	60	32	21	23	5.2	3	67	30	0.29
PD-9	9	32	100	73	38	26	25	6.2	3	104	60	0.59
PD-5H	5	15	45	35	30	23	14	4.2	2	18	15	0.15
PD-6H	6	20	60	46	48	40	18	5.2	2	38	20	0.20

型番リスト

表示件数

型番

コードNo.

線径D

(mm)

参考使用荷重

(kgf)

高さH

(mm)

トラスココード

JANコード

質量(g)

最小発注数量

523	3	3	11.8	849-2147	4982970069033	4	1個
524	4	7	15.8	849-2148	4982970069040	8.000	1個
066	5	15	19.5	849-2149	4982970069057	15	1個
2234	5	15	30	849-2150	4982970069101	18	1個
067	6	20	25	849-2151	4982970069064	27.000	1個
068	8	30	32	849-2153	4982970069088	67.000	1個
069	9	60	38	849-2154	4982970069095	104.000	1個

通常単価(税別) (税込単価)	通常出荷日

440円 ( 484円 )	1日目
540円 ( 594円 )	1日目
820円 ( 902円 )	1日目
980円 ( 1,078円 )	1日目
1,010円 ( 1,111円 )	3日目
1,680円 ( 1,848円 )	1日目
2,240円 ( 2,464円 )	1日目

詳細情報

基本情報

基本情報

狭い接地面でも取付可能なレギュラーサイズのパッドアイ。
【特長】
・壁面等に取り付けて、チェーン等をつなぐことが出来る吊具・引締用部材。
・レギュラーサイズのパッドアイ。
・狭い接地面でも取付可能。
【用途】
・壁面に取り付け、チェーンなどと接合。

ご注意

本商品は1個単位での販売となります。

カタログ

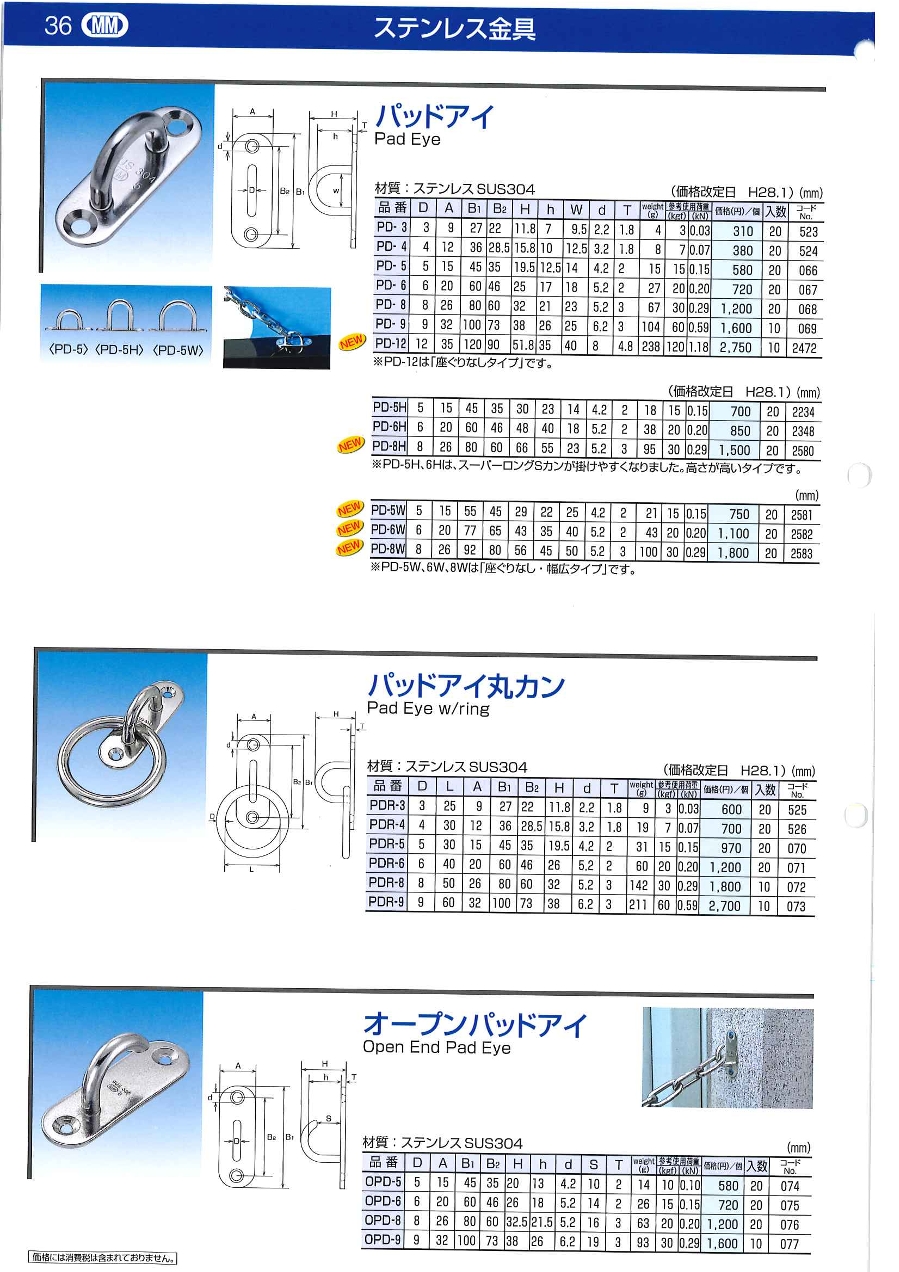

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスパッドアイのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

掲示板の吊り下げ

満足度：5.02021/07/28

10kg程度の掲示板の吊り下げに使用しました。問題なく使用しています。

0人が参考にしています。

アルコール保管庫のカギ掛け用

満足度：5.02020/09/04

アルコール保管庫にカギを掛けることになり扉に設置しました。表にねじが見えますが、裏のナットを溶接したので取れません。

0人が参考にしています。

装置の転倒防止

満足度：5.02019/11/07

装置の転倒防止にベルトと組み合わせて使用します。使い勝手がよく簡単に使用でき便利です。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

QPD-9の取付穴間の公差を教えてください。

PD-9の取付穴間の公差は±0.8mmです。
