水本機械製作所

ステンレス（SUS304）ネジシャックル

Name: ステンレス（SUS304） ネジシャックル
Brand: 水本機械製作所
SKU: 221000606029
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 520円～12,870円

税込単価: 572円～14,157円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

水本機械製作所

ステンレスロングネジシャックル

通常価格(税別)： 707円 (税込価格：778円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

水本機械製作所

ステンレスワイドネジシャックル

通常価格(税別)： 1,030円 (税込価格：1,133円)

通常出荷日：1 日目

種類やサイズが豊富なネジシャックル。【特長】・チェーン、ロープ、金具等を接合す...

詳細情報を確認する

種類
シャックル
材質
ステンレスSUS304
仕上げ
バレル研磨仕上げ

ご注意

本商品はセール期間においても在庫がなくなり次第セールは終了とさせていただきます。
本商品は1個単位での販売となります。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：ステンレス SUS304・SUS316（SP-2、SP-3：ステンレス SUS304）

規格表

単位：mm

型番	D₁	D₂	L	B	d	捻径	weight （g）	参考使用荷重		コードNo.
型番	D₁	D₂	L	B	d	捻径	weight （g）	（kgf）	（kN）	SUS304	SUS316
SP-4	4	4	16	8	8	M-4	7	50	0.49	246	-
SP-5	5	5	20	10	10	M-5	15	90	0.88	247	1983
SP-6	6	6	24	12	12	M-6	23	170	1.67	248	1259
SP-7	7	7	28	14	14	W-5/16	40	200	1.96	249	1589
SP-8	8	8	32	16	16	W-5/16	60	250	2.45	250	1260
SP-9	9	9	36	18	18	W-3/8	83	300	2.94	251	1590
SP-10	10	10	40	20	20	W-3/8	113	350	3.43	252	1261
SP-12	12	12	48	24	24	W-1/2	200	420	4.12	253	1262
SP-13	13	13	52	26	26	W-1/2	290	500	4.90	254	1263
SP-16	16	16	64	32	32	W-5/8	450	800	7.84	255	1591
SP-19	19	19	76	38	38	W-3/4	780	1,000	9.80	256	1592
SP-22	22	22	88	44	44	W-7/8	1,344	1,500	14.70	257	1593
SP-25	25	25	100	50	50	W-1	1,700	2,000	19.60	258	1594
SP-28	28	28	112	56	60	M-30	2,600	2,500	24.50	2089	2091
SP-32	35	32	128	64	72	M-36	4,280	3,200	31.36	2090	2092

単位：mm

型番	D	L	B	d	捻径	weight （g）	参考使用荷重		コード No.
型番	D	L	B	d	捻径	weight （g）	（kgf）	（kN）	コード No.
SP-2	2	8	4	4	M-2	1	10	0.10	2198
SP-3	3	12	6	6	M-3	4	25	0.25	2199

使用例

型番リスト

表示件数

型番

コードNo.

線径D1

(mm)

内径長さＬ

(mm)

トラスココード

ねじ径

使用荷重(kN)

JANコード

最小発注数量

246	4	16	849-2772	M4	0.49	4982970025046	1個
247	5	20	849-2773	M5	0.88	4982970025053	1個
249	7	28	849-2777	W5/16	1.96	4982970025077	1個
250	8	32	849-2779	W5/16	2.45	4982970025084	1個
251	9	36	849-2781	W3/8	2.94	4982970025091	1個
252	10	40	849-2752	W3/8	3.43	4982970025107	1個
253	12	48	849-2754	W1/2	4.12	4982970025121	1個
254	13	52	849-2756	W1/2	4.9	4982970025138	1個
255	16	64	849-2758	W5/8	7.84	4982970025169	1個
256	19	76	849-2760	W3/4	9.8	4982970025190	1個
258	25	100	849-2765	W1	19.6	4982970025251	1個

通常単価(税別) (税込単価)	通常出荷日

520円 ( 572円 )	1日目
600円 ( 660円 )	1日目
718円 ( 790円 )	1日目
910円 ( 1,001円 )	1日目
650円 ( 715円 )	1日目
1,340円 ( 1,474円 )	1日目
1,660円 ( 1,826円 )	1日目
2,056円 ( 2,262円 )	1日目
4,790円 ( 5,269円 )	1日目
6,406円 ( 7,047円 )	2日目
12,870円 ( 14,157円 )	7日目

詳細情報

基本情報

基本情報

種類やサイズが豊富なネジシャックル。
【特長】
・チェーン、ロープ、金具等を接合する吊具・引締用部材。
・他メーカーと比べ、用途に合わせて選べる種類、サイズが豊富。
・SP-2、3、4、5はつばなし、SP-6には両方あり。
・SP-2、3、4は、ピンのつまみ部分に穴なし。
【用途】
・チェーン等に付けて、金具に取り付ける。

ご注意

本商品はセール期間においても在庫がなくなり次第セールは終了とさせていただきます。
本商品は1個単位での販売となります。

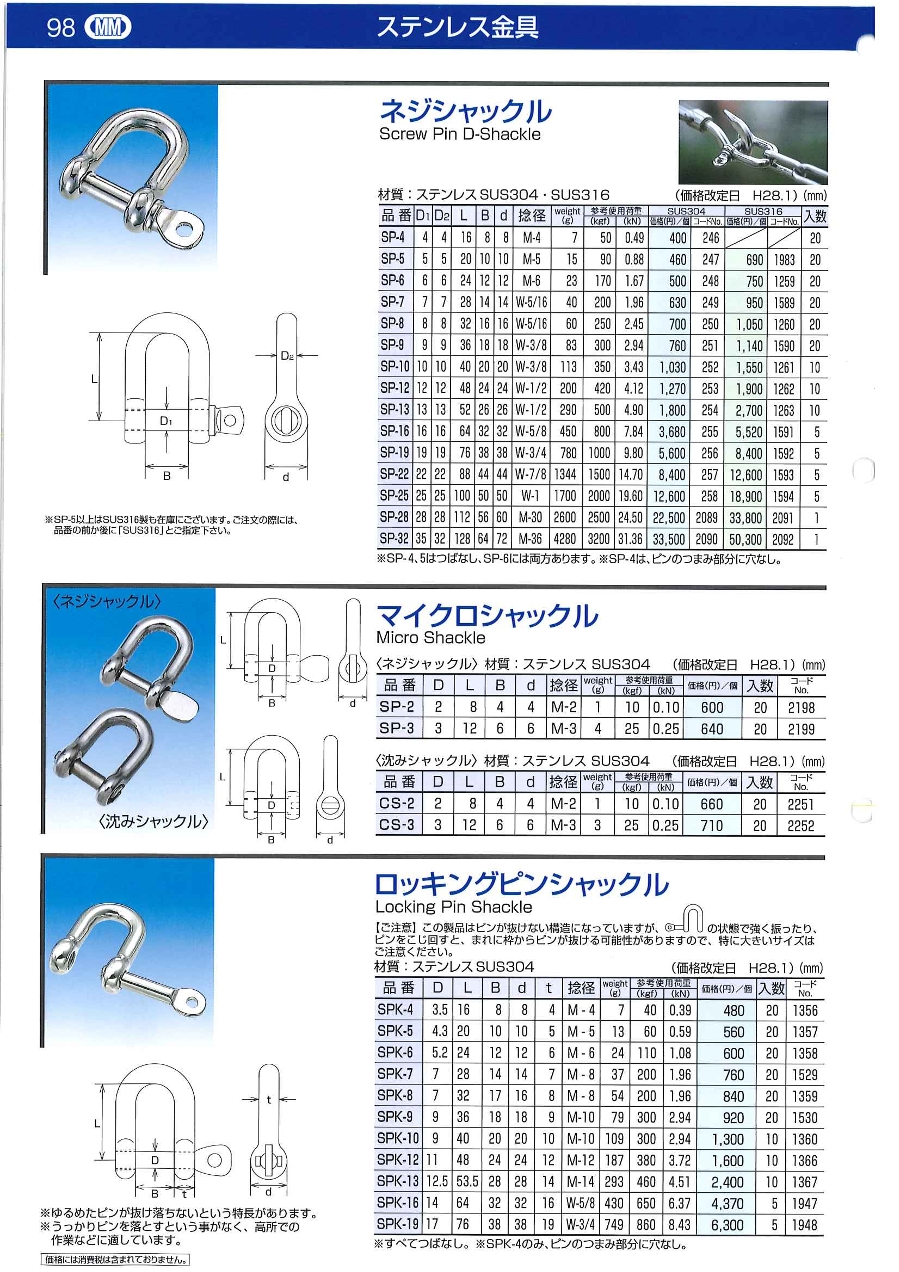

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス（SUS304）ネジシャックルのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

シャックル

満足度：5.02021/10/19

造りよく、頑丈でステンレスで腐食も今のところありません。良いかと思います。

0人が参考にしています。

荷物の吊り上げr作業に

満足度：5.02020/02/15

屋外用で使う為にステンレスにしました。濡れたあとに次に使うと鉄系だと傷ついたところから錆びますがそれがありません。使...もっと読む

0人が参考にしています。

蓋の固定に使用

満足度：5.02020/02/14

屋外で使用するため、ステンレス製であるこの商品を選定しました。ニッサチェインのカットワイヤーロープと一緒に購入し、蓋の固...もっと読む

0人が参考にしています。

装置落下防止用ワイヤーの取付に

満足度：4.02019/04/04

納期対応が素早く、数を使う時に便利です。また、カタログに参考使用荷重も明記してあるので選定もとてもやりやすいです。

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

QSUS304の他に材質は選べますか？

SUS304以外にSUS316もございます。
