Uボルト用楕円プレート
未確定：候補が4型番あります。
商品情報

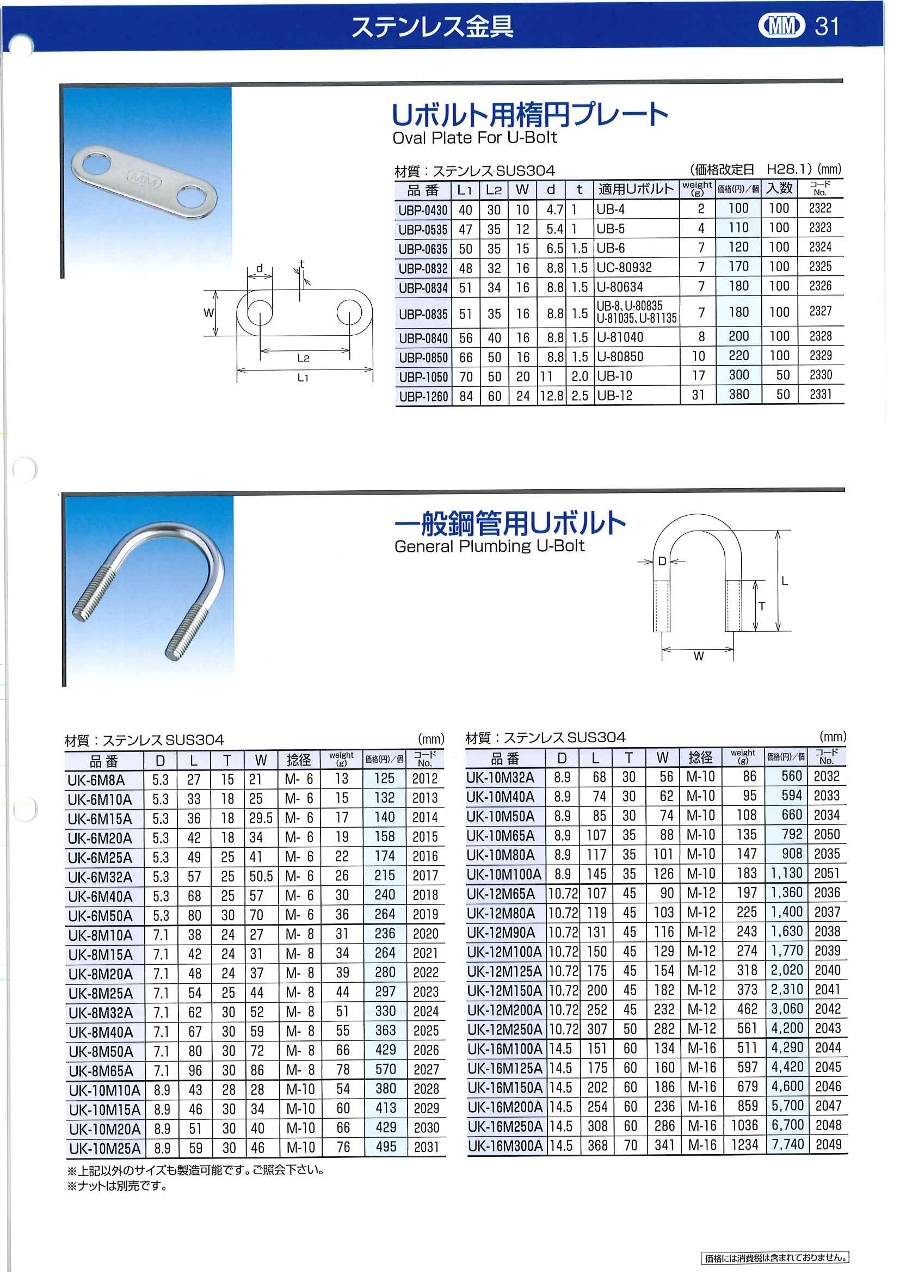

外形図
製品仕様
- 材質：ステンレス SUS304
単位：mm
| 型番 | L1 | L2 | W | d | t | 適用Uボルト | weight （g） |
|---|---|---|---|---|---|---|---|
| UBP-0430 | 40 | 30 | 10 | 4.7 | 1 | UB-4 | 2 |
| UBP-0535 | 47 | 35 | 12 | 5.4 | 1 | UB-5 | 4 |
| UBP-0635 | 50 | 35 | 15 | 6.5 | 1.5 | UB-6 | 7 |
| UBP-0832 | 48 | 32 | 16 | 8.8 | 1.5 | UC-80932 | 7 |
| UBP-0834 | 51 | 34 | 16 | 8.8 | 1.5 | U-80634 | 7 |
| UBP-0835 | 51 | 35 | 16 | 8.8 | 1.5 | UB-8、U-80835、U-81035、U-81135 | 7 |
| UBP-0840 | 56 | 40 | 16 | 8.8 | 1.5 | U-81040 | 8 |
| UBP-0850 | 66 | 50 | 16 | 8.8 | 1.5 | U-80850 | 10 |
| UBP-1050 | 70 | 50 | 20 | 11 | 2.0 | UB-10 | 17 |
| UBP-1260 | 84 | 60 | 24 | 12.8 | 2.5 | UB-12 | 31 |
注意・禁止事項
注意・禁止事項
チェーン・金具は消耗品です。
※人を持ち上げたり、人の上でものを吊り上げないで下さい。
- ステンレス製品は、錆びにくいもので、絶対に錆びないというものではありません。使用環境によっては、点検を行って下さい。
- ステンレス金具と異種金属金具を連結して使用するとき、ガルバニック（異種金属接触）腐食が発生します。点検を行って下さい。
- 表記寸法には、多少の公差が有ります。ご了承下さい。
- 製品の改良の為、予告なしに仕様を変更する場合がありますので、ご了承下さい。
- メッキ、塗装、その他の表面処理したチェーンは強度が低くなるので注意して下さい。
- 使用時には、手袋等を使用して下さい。
商品担当おすすめ
水本機械製作所
ステンレス（SUS304） Uボルト
水本機械製作所
ステンレス Uボルト（レギュラータイプ）
つくし工房
標識板取付金具 アルミUバンド金具
Uボルト用楕円プレートのレビュー
ソーラー用架台と４８．６パイプの取り付けに使用。
5
5.02019/06/13
ソーラー用架台と打込みパイプとのＵボルト取り付け用に購入しました。
肉厚でパイプと架台アルミ製の変形防止用に架台アルミ製...もっと読む
0人が参考にしています。
